Инструкция по монтажу
40
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
■ [8-04] Дополнительное время работы при [4-02]/[F-01]:
указывает на продление максимального времени
работы увеличивается при наружной температуре [4-02]
или [F-01]. См. иллюстрацию ниже.
[9] Диапазоны заданных значений охлаждения и обогрева
Эта местная настройка предназначена для того, чтобы не
позволить пользователю выбрать неправильную (т.е.слишком
высокую или слишком низкую) температуру воды на выходе.
Для этого можно определить доступный пользователю диапа-
зон заданных значений температуры нагрева и температуры
охлаждения.
■ [9-00] Верхний предел заданного значения нагрева:
максимальная температура воды на выходе для работы
в режиме нагрева.
■ [9-01] Нижний предел заданного значения нагрева:
минимальная температура воды на выходе для работы
в режиме нагрева.
■ [9-02] Верхний предел заданного значения охлаждения:
максимальная температура воды на выходе для работы
в режиме охлаждения.
■ [9-03] Нижний предел заданного значения охлаждения:
минимальная температура воды на выходе для работы
в режиме охлаждения.
■ [9-04] Пороговые настройки определяют допустимое
превышение заданного предельного значения темпера-
туры воды, по достижении которого компрессор будет
остановлен. Данная функция работает только в режиме
нагрева.
[A] Тихий режим
Эта местная настройка позволяет выбирать необходимый тихий
режим работы. Имеются два тихих режима: тихий режим A и
тихий режим B.
В тихом режиме A приоритет отдается тихой работе агрегата
при любых обстоятельствах. Скорость вентиляторов и
компрессора (а значит, и производительность) ограничивается
до определённого процента от скорости в нормальном рабочем
режиме. В отдельных случаях возможно снижение
производительности.
В тихом режиме B возможен уход от тихой работы при
возникновении необходимости в повышении производитель-
ности. В некоторых случаях это может приводить к тому, что
для обеспечения необходимой производительности агрегат
может работать менее тихо.
■ [A-00] Тип тихого режима: позволяет выбирать тихий
режим A (0) или тихий режим B (2).
■ [A-01] Параметр 01: не изменяйте эту настройку.
Оставьте её со значением по умолчанию.
■ Подобрав время задержки вспомогательного
нагревателя в зависимости от максимального
времени работы, можно найти оптимальный
баланс между эффективностью потребления
электроэнергии и длительностью нагрева.
■ Однако если задана слишком большая длитель-
ность задержки вспомогательного нагревателя,
может потребоваться довольно много времени,
чтобы вода бытового потребления достигла
заданной температуры по поступлении запроса
на переход в режим нагрева воды бытового
потребления.
■ Параметр [8-03] служит для задержки включения
вспомогательного нагревателя, когда тепловой
насос работает в режиме нагрева горячей воды
бытового потребления.
■ Параметр [8-03] играет роль, только если [4-03]=1.
Настройка [4-03]=0/2/3 автоматически налагает
ограничения на включение вспомогательного
нагревателя, когда тепловой насос работает
в режиме нагрева горячей воды бытового
потребления.
■ Обратите внимание на то, что значение пара-
метра [8-03] всегда напрямую зависит от макси-
мального времени работы [8-01].

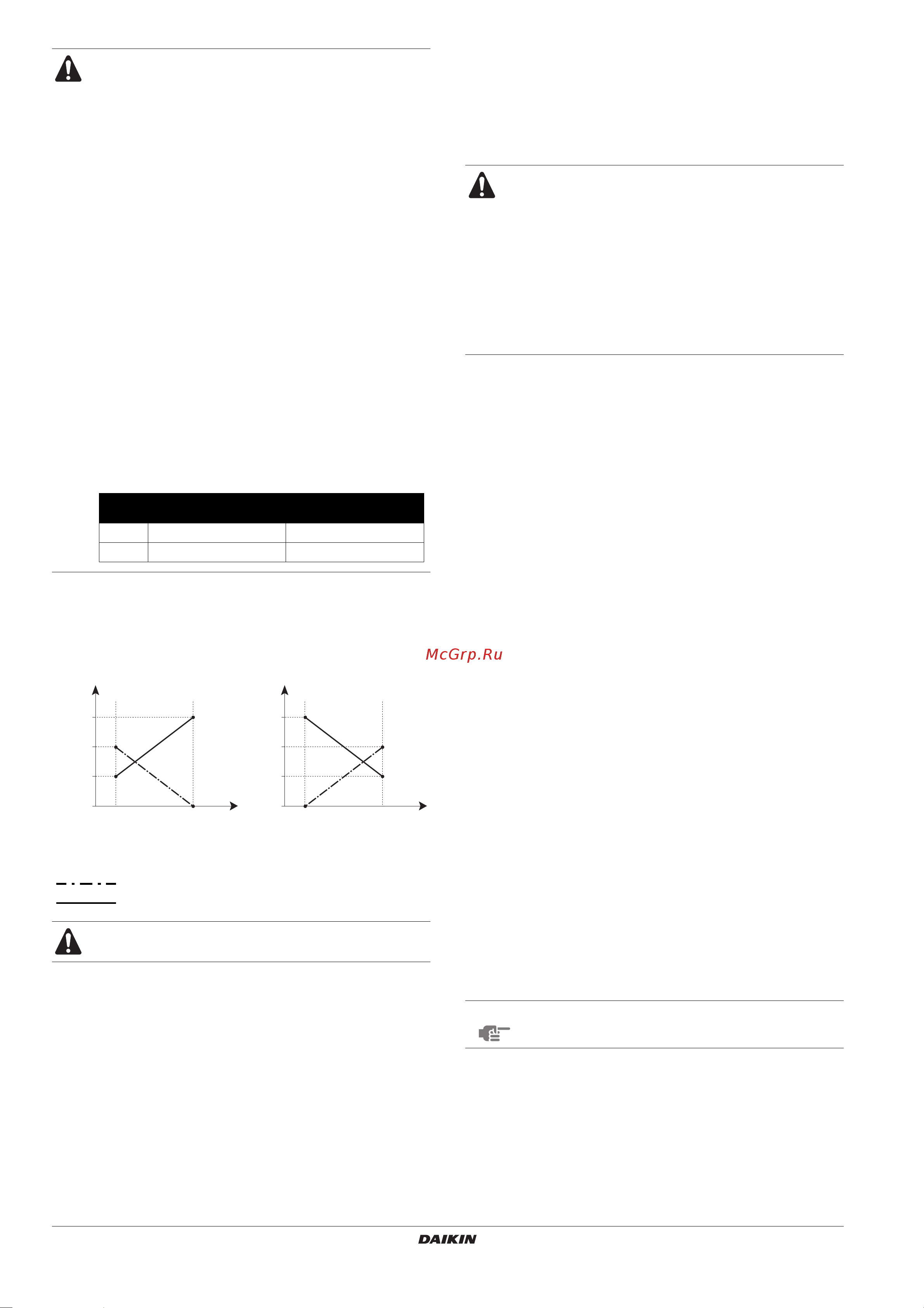

Пример: [4-03]=1
Обогрев Охлаждение
t Время
T
A
Окружающая (наружная) температура
максимальное время работы
время защиты от частых включений
Преимущества настройки [8-04] достигаются в том
случае, если значение параметра [4-03] не равно 1.
Энергосберегающие
настройки
Настройки быстрого
нагрева (по умолчанию)
[8-01] 20~60 мин. 30 мин.
[8-03] [8-01] + 20 мин. 20 мин.
t
T
A
t
T
A
0
[8-01]
[5-03] [4-02]
[8-02]
[8-01]+
[8-04]
0
[8-01]
[F-01] 35°C
[8-02]
[8-01]+
[8-04]
ОСТОРОЖНО!
■ Если система применяется для подогрева полов,
важно ограничить максимальную температуру
воды на выходе при нагреве в соответствии
с характеристиками установки для подогрева
полов.
■ Если система применяется для охлаждения
полов, важно ограничить минимальную темпера-
туру воды на выходе при охлаждении (местная
настройка параметра [9-03]) до 16~18°C во
избежание образования конденсата на полу.
ПРИМЕЧАНИЕ
Не изменяйте никакие другие настройки, кроме
упомянутых.
