E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
39

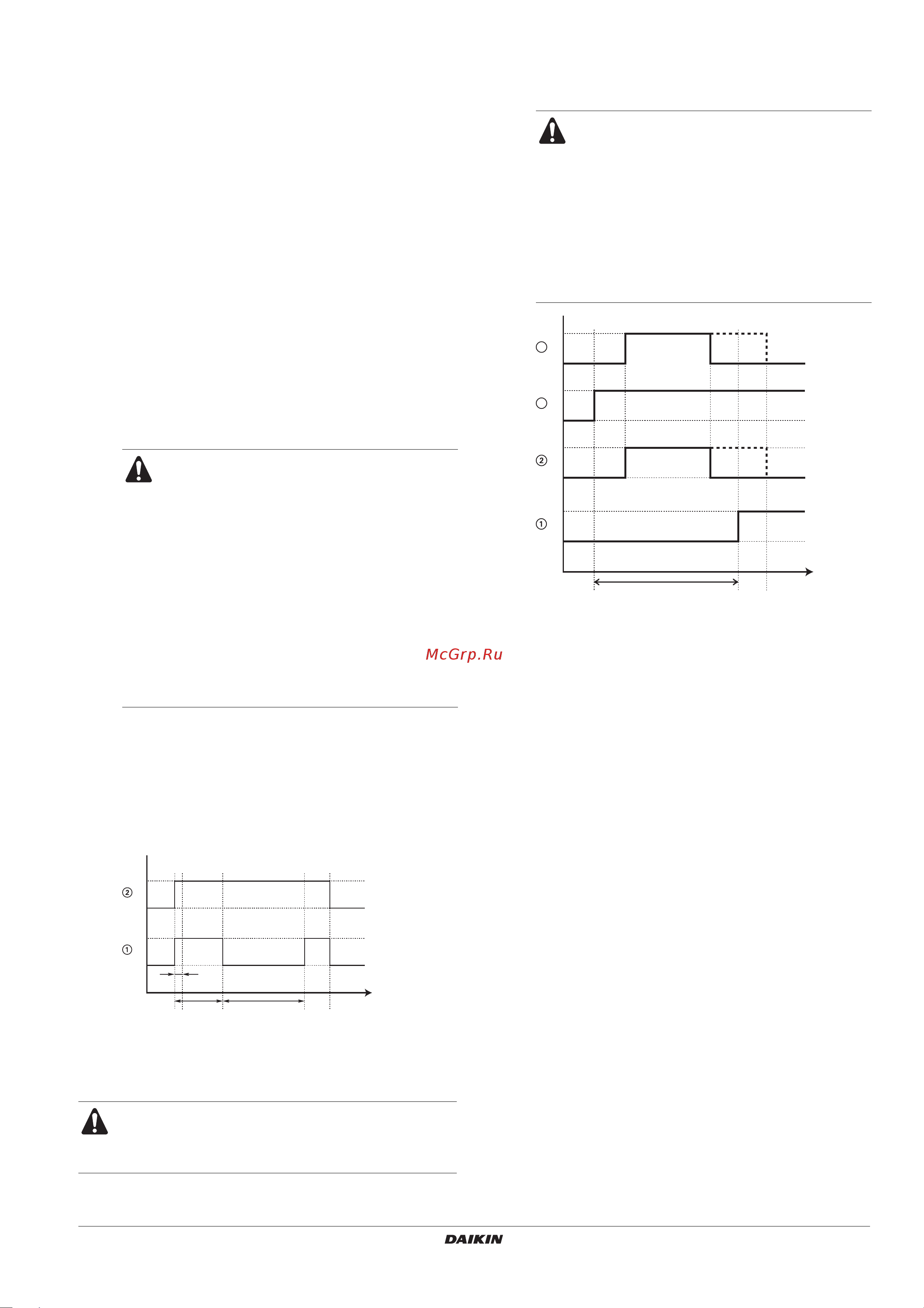

[8] Таймер режима нагрева воды бытового потребления
Относится только к установкам с резервуаром для горячей
воды бытового потребления.
Местные настройки таймера режима нагрева воды бытового
потребления определяют минимальную и максимальную
продолжительность нагрева воды, минимальное время между
двумя циклами нагрева воды тепловым насосом, а также время
задержки перед включением вспомогательного нагревателя.
■ [8-00] Минимальное время работы: указывает минималь-
ный промежуток времени, в течение которого режим
нагрева воды бытового потребления тепловым насосом
должен быть активирован, даже если температура
горячей воды уже достигла точки отключения теплового
насоса (T
HP OFF
).
■ [8-01] Максимальное время работы: указывает макси-
мальный промежуток времени, в течение которого
режим нагрева воды бытового потребления тепловым
насосом может быть активирован, даже если темпера-
тура горячей воды пока не достигла точки отключения
теплового насоса (T
HP OFF
).
Фактическое значение максимального времени работы
автоматически поддерживается в диапазоне от [8-01] до
[8-01]+[8-04] в зависимости от наружной температуры.
См. иллюстрацию в главе «[8-04]» на странице 40.
■ [8-02] Время защиты от частых включений: указывает
минимально необходимый интервал между двумя
циклами нагрева воды бытового потребления тепловым
насосом.
Фактическое значение времени защиты от частых
включений автоматически поддерживается в диапазоне
от [8-02] до 0 в зависимости от наружной температуры.
См. иллюстрацию в главе «[8-04]» на странице 40.
■ [8-03] Время задержки вспомогательного нагревателя:
указывает задержку по времени, с которой вспомога-
тельный нагреватель будет включаться во время работы
теплового насоса на нагрев воды бытового потребления.
Обратите внимание на то, что когда агрегат
сконфигурирован для работы с комнатным
термостатом (см. раздел «Конфигурация
комнатного термостата» на странице 30),
настройка таймера максимального времени
работы будет учитываться только при наличии
запроса на охлаждение или обогрев помеще-
ния. В отсутствие запроса на охлаждение или
обогрев помещения нагрев воды бытового
потребления тепловым насосом будет продол-
жаться до тех пор, пока не будет достигнута
"температура ВЫКЛЮЧЕНИЯ теплового
насоса" (см. пояснения к местным настройкам
[6] на странице 37). Если комнатный термостат
не установлен, то настройки этого таймера
учитываются всегда.
1
Нагрев воды бытового потребления
(1 = активирован, 0 = не активирован)
2 Запрос на горячую воду (1 = запрос есть, 0 = запроса нет)
t Время
Если наружная температура выше заданной
значением местного параметра [4-02], то местные
настройки параметров [8-01], [8-02] и [8-04] не
учитываются.
t
1
0
1
0
[8-01] [8-02]
[8-00]
■ Когда тепловой насос работает на нагрев
воды бытового потребления, значение
времени задержки вспомогательного
нагревателя составляет [8-03].
■ Когда тепловой насос не работает на
нагрев воды бытового потребления,
значение времени задержки составляет
20 мин.
■ Таймер задержки запускается по
достижении температуры ВКЛЮЧЕНИЯ
вспомогательного нагревателя (T
BH ON
)
1Работа вспомогательного нагревателя
(1 = активен, 0 = не активен)
2Режим работы теплового насоса на нагрев воды бытового
потребления (1 = активен, 0 = не активен)
3Подача на вспомогательный нагреватель запроса на
нагрев воды (1 = запрос есть, 0 = запроса нет)
4Подача на тепловой насос запроса на нагрев воды
(1 = запрос есть, 0 = запроса нет)
t Время
t
1
0
1
0
1
0
[8-03]
3
4
1
0
