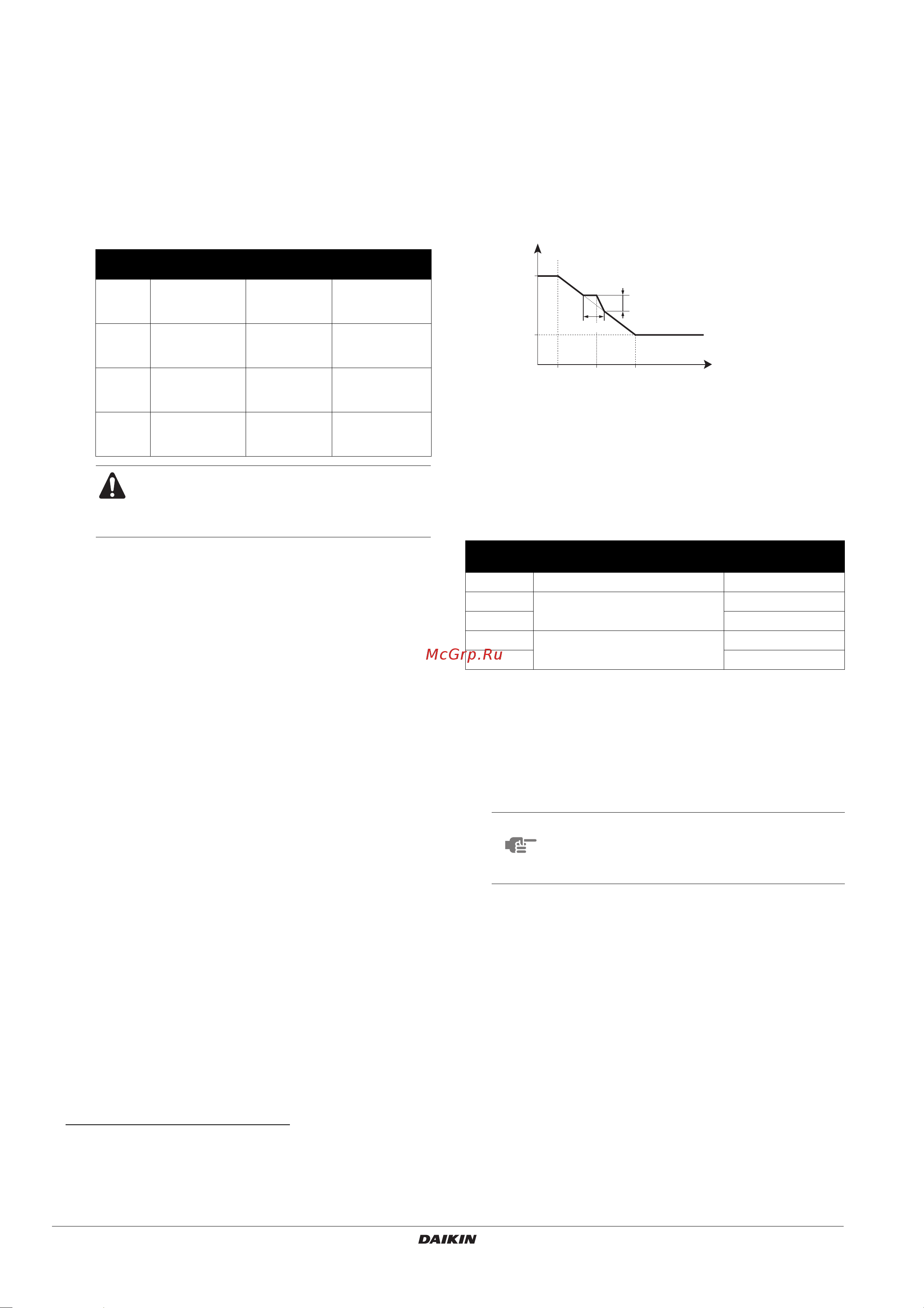

Инструкция по монтажу
42
E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
[D] Энергосберегающий источник электропитания /
Настройка в зависимости от погодных условий по месту
установки
Энергосберегающий источник электропитания
■ [D-00] Отключение нагревателей: определяет, какие
нагреватели отключаются при поступлении от компании
по электроснабжению сигнала о вводе в действие
энергосберегающего тарифа.
Если [D-01]=1 или 2, а от компании по электроснабже-
нию поступил сигнал о вводе в действие энерго-
сберегающего тарифа, то перечисленные далее
устройства отключаются:
■ [D-01] Подключение агрегата к энергосберегающему
источнику электропитания определяет, подключен ли
наружный агрегат к энергосберегающему источнику
электропитания.
Если [D-01]=0, то агрегат подключен к обычному
источнику электропитания (по умолчанию).
Если [D-01]=1 или 2, то агрегат подключен к энерго-
сберегающему источнику электропитания. В этом
случае требуется особая схема электропроводки, см.
раздел «Подключение к энергосберегающему источнику
электропитания» на странице 27.
В момент активации параметра [D-01]=1 при подаче
компанией по электроснабжению сигнала о вводе
в действие энергосберегающего тарифа указанный
контакт размыкается, а агрегат переходит в режим
принудительного отключения
(1)
.
В момент активации параметра [D-01]=2 при подаче
компанией по электроснабжению сигнала о вводе
в действие энергосберегающего тарифа указанный
контакт замыкается, а агрегат переходит в режим
принудительного отключения
(2)
.
Настройка в зависимости от погодных условий по месту
установки
Местная настройка в зависимости от погодных условий по
месту установки задаётся только вместе с температурой
обогрева или охлаждения, зависящей от температурных
колебаний (см. «[1] Зависимое от погоды заданное значение
(работа только на обогрев)» на странице 34).
■ [D-03] Настройка в зависимости от погодных условий по
месту установки определяет сдвиг температуры
обогрева или охлаждения в зависимости от степени
отклонения наружной температуры от 0°C.
[E] Отображение информации об агрегате
■ [E-00] Версия программного обеспечения (напр., 23)
■ [E-01] Версия ЭСППЗУ (напр., 23)
■ [E-02] Идентификатор модели агрегата (напр., 11)
■ [E-03] Температура жидкого хладагента
■ [E-04] Температура воды на входе
[D-00] Компрессор
Резервный
нагреватель
Вспомогательны
й нагреватель
0 (по
умол-
чанию)
Принуди-
тельное
отключение
Принуди-
тельное
отключение
Принудительное
отключение
1 Принуди-
тельное
отключение
Принуди-
тельное
отключение
Разрешено
2 Принуди-
тельное
отключение
Разрешено Принудительное
отключение
3 Принуди-
тельное
отключение
Разрешено Разрешено
Значения 1, 2 и 3 параметра [D-00] имеют
смысл лишь в том случае, если энергос-
берегающий источник электропитания подачу
электроэнергии не прерывает,
(1) При возобновлении подачи электроэнергии слаботочный контакт
замыкается, а агрегат возобновляет работу. Поэтому важно оставить
функцию автоматического перезапуска включенной. См. раздел
«[3] Автоматический перезапуск» на странице 34.
(2) При возобновлении подачи электроэнергии слаботочный контакт
размыкается, а агрегат возобновляет работу. Поэтому важно оставить
функцию автоматического перезапуска включенной. См. раздел
«[3] Автоматический перезапуск» на странице 34.
T
t
Заданная температура воды
T
A
Наружная температура
range Диапазон
local shift
value
Значение сдвига
[1-00], [1-01],
[1-02], [1-03]
Местная настройка в зависимости от температурных
колебаний [1]
[D-03]
Диапазон наружной температуры
(T
A
)
Значение сдвига
0— —
1
–2°C~2°C
2
24
3
–4°C~4°C
2
44
ПРИМЕЧАНИЕ
Постоянное обновление параметров [E-03] и
[E-04] не производится. Значения темпера-
туры обновляются только после повторного
ввода начальных кодов местных настроек.
T
A
T
t
[1-03]
[1-00] 32°F
0°C
[1-01]
[1-02]
local shift value
range
