E(D/B)(H/L)Q011~016BA6V3+W1
Агрегат для воздушно-водяной системы, работающей в режиме
теплового насоса
4PW57621-7A
Инструкция по монтажу
43
[F] Дополнительные настройки
Работа насоса
Местная настройка рабочего режима насоса выполняется на
соответствующей схеме только тогда, когда DIP-переключатель
SS2-3 переведён в положение ВЫКЛ.
Если эта функция отключена, то насос выключается, когда
наружная температура превышает заданное значение пара-
метра [4-02] или падает ниже заданного значения параметра
[F-01]. Если данная функция активирована, то насос может
работать при любой наружной температуре. См. раздел
«Конфигурация работы насоса» на странице 30.
■ [F-00] Работа насоса: указывает, включена (1) или
выключена (0) функция работы насоса.
Разрешение на охлаждение помещения
■ [F-01] Температура разрешения на охлаждение помеще-
ния: определяет наружную температуру, ниже которой
режим охлаждения помещения отключается.
Контроль нагревателя поддона
Данной функцией оснащены только наружные агрегаты
моделей E(D/B)LQ или системы с дополнительным нагрева-
телем поддона в комплекте.
■ [F-02] Температура ВКЛЮЧЕНИЯ нагревателя поддона:
определяет наружную температуру, ниже которой
нагреватель поддона включается по сигналу с агрегата
во избежание обледенения поддона наружного агрегата
на морозе.
■ [F-03] Гистерезис нагревателя поддона: определяет
разницу между температурой ВКЛЮЧЕНИЯ и
ВЫКЛЮЧЕНИЯ нагревателя поддона.
Нагреватель поддона
Функции платы X14A
■ [F-04] Функции платы X14A: определяет, работает ли
схема платы X14A по сигналу, поступающему
с комплекта для подключения к солнечным батареям
(EKSOLHW) (0) или с нагревателя поддона (1).
Данная функция, которой оснащаются только
агрегаты моделей E(D/B), действует при
включенном режиме охлаждения помещения.
T
A
Наружная температура
ОСТОРОЖНО!
Нагреватель поддона работает под управлением
платы X14A. Проследите за правильной настройкой
параметра [F-04].
T
A
[F-02]
[F-03]
ВКЛ
ВЫКЛ

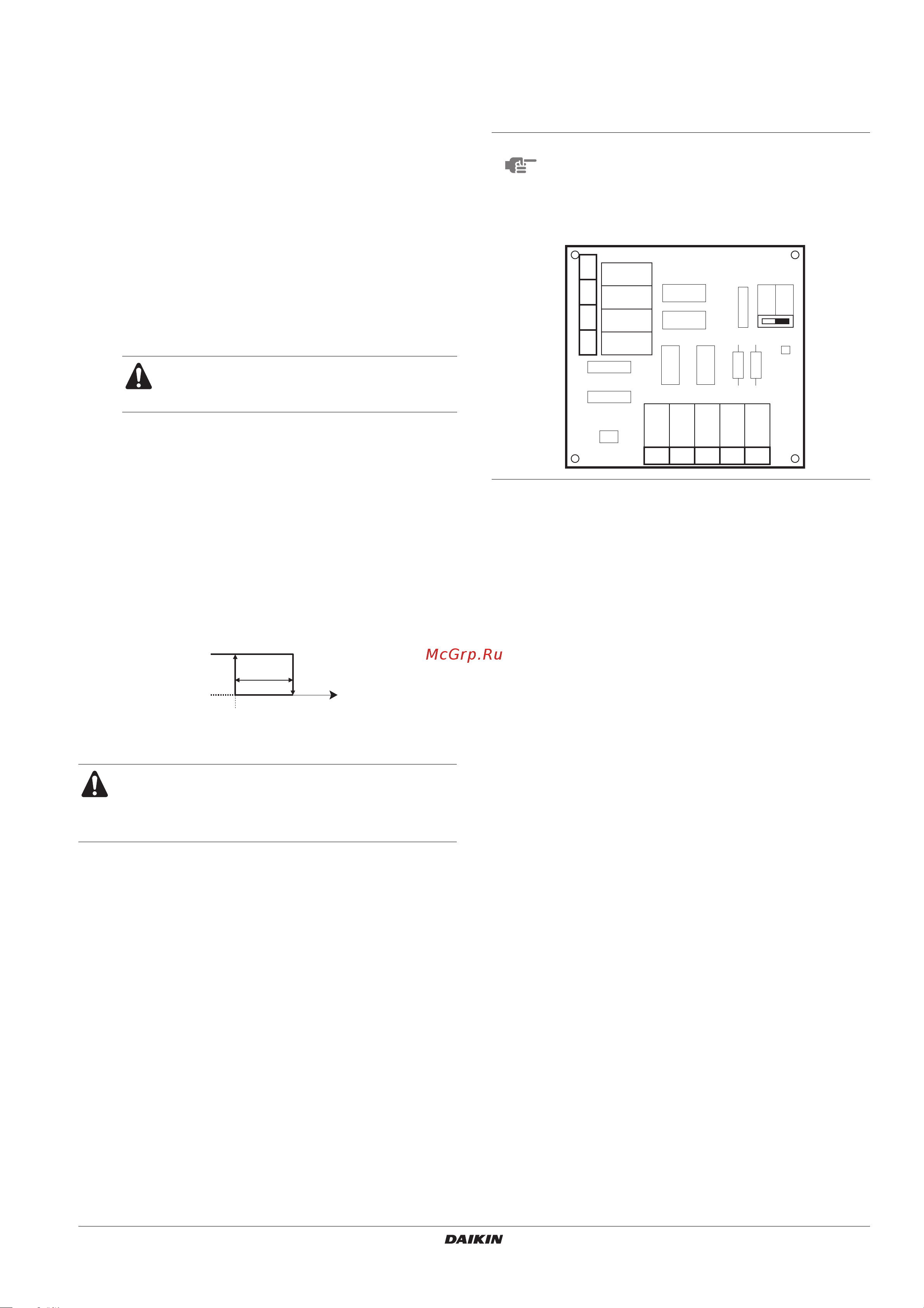

ПРИМЕЧАНИЕ
Будучи независимым от местной настройки [F-04],
контакт X3-X4 (EKRP1HB) работает по сигналу,
поступающему с комплекта для подключения
к солнечным батареям (EKSOLHW). Место-
положение контакта см. на приведенной ниже
иллюстрации.
YC Y1 Y2 Y3 Y4
X1 X2 X3 X4
OFF ON
X2M
SS1
X1M
