Korting KHC6957X [28/60] Инструкции по установке

или весь специальный узел у производителя или в упол-

номоченном центре технического обслуживания.

- Подсоединить устройство к сети электропитания по-

средством штепсельной вилки с предохранителем 3 А

или двух двухполюсных проводов с предохранителем 3

А.

2. Внимание!

В некоторых случаях электрические приборы могут

быть опасными.

А) Не проверяйте состояние фильтров при работаю-

щей вытяжке.

В) Не прикасайтесь к лампочкам или к прилегающим

зонам в процессе работы системы освещения или

сразу же после ее выключения.

С) Запрещается готовить блюда на открытом пламени

под кухонной вытяжкой.

D) Избегайте открытого пламени, так как оно повреж-

дает фильтры и может привести к возгоранию.

Е) В процессе жарки во фритюре непрерывно следите

за процессом во избежание возгорание кипящего

масла.

F) Отсоединяйте штепсельную вилку от сетевой розет-

ки перед началом технического обслуживания.

G) Изделие не расчитано на эксплуатацию детьми или

недееспособными лицами без контроля.

Н) Не разрешайте детям играть с изделием.

I) Если вытяжка используется одновременно с други-

ми приборами, в которых используется топливный газ

или другие виды топлива, в помещении должна быть

обеспечена надлежащая вентиляция.

L) В случае выполнения операций по чистке без соблю-

дения инструкций существует опасность возгорания.

Данное изделие имеет маркировку соответствия Европей-

скому Нормативу 2002/96/ЕС, Утилизация электрических

и электронных изделий (WEEE). Проверьте, чтобы по

окончании его срока службы данное изделие было сдано

в утиль. Этим Вы поможете сохранить окружающую среду.

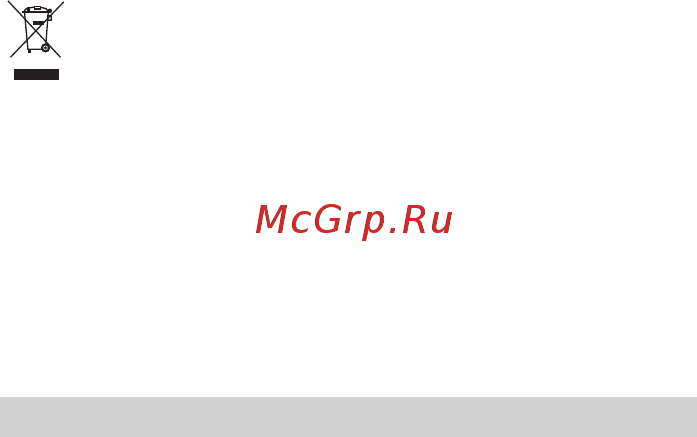

Символ на изделии или в прилагающейся к нему

документации означает, что данное изделие не

должно рассматриваться как бытовые отходы, а

должно быть сдано в специальный центр утилиза-

ции, занимающийся уничтожением электрических и

электронных приборов. Изделие должно быть сдано в

утиль в соответствии с местными нормативами по утили-

зации отходов. За дополнительными сведениями касатель-

но обработки, утилизации и уничтожения данного изделия

обращайтесь в местное отделение сбора домашних быто-

вых приборов или в магазин, в котором было куплено

изделие.

ИНСТРУКЦИИ ПО УСТАНОВКЕ

•Монтажиэлектрическоеподключениедолжнывы-

полняться квалифицированным техником.

•Передтем,какприступитькмонтажнымоперациям,

надеть защитные перчатки.

•Электрическаясвяз:

Необходимо обеспечить легкий доступ к штепселю по-

сле установки аппарата. В случае поставки аппарата с

кабелем без штепселя, для того чтобы подключить его

к электрической сети, необходимо установить между

аппаратом и сетью мультиполярный выключатель с ми-

нимальным расстоянием между контактами 3 мм, рассчи-

танный на данную нагрузку и соответствующий действу-

ющим нормативам.

коричневый-L-линия

синий-N-нейтралный.

• Минимальная дистанция между опорной нагревающейся

плоскостью и нижней частью кухонного дымососа должна

быть не менее 65 см. Если применяется соединительная

труба из двух и более частей, то верняя часть должна рас-

полагаться снаружи нижней части. Не соединять выброс

из вытяжки с каналом циркуляции горячего воздуха или с

каналом, используемым для отвода дыма от устройств, за-

пытываемых иной энергией кроме электрической. Перед

тем как приступить к сборке устройства, для облегчения

его монтажа отсоедините фильтр/жироулавливающий

фильтр (Рис.5).

- В том случае, если прибор монтируется с вытяжным

устройством, рекомендуется обеспечить помещение вы-

водным отверстием.

•Рекомендуется использовать трубу дымохода с таким

же диаметром, что и отверстие подачи воздуха. Исполь-

зование суженной трубы может сократить КПД вытяжки и

увеличить ее шумовой уровень.

Прикрепление к стене

выполните отверстия A, соблюдая указанные расстояния

(рис.2). Прикрепите устройство к стене при помощи

регулируемого кронштейна, выровняйте устройство в

горизонтальном положении. Прикрепите окончательно

колпак двумя винтами A (рис.4). В зависимости от вари-

анта монтажа используйте винты (шурупы) и дюбели,

соответствующие типу стены (например, железобетон,

гипсокартон и т. д.). Если винты и дюбели входят в ком-

плект поставки, следует удостовериться в том, что они

подходят для того типа стены, на которой должен быть

смонтирован колпак.

Монтаж декоративных телескопических сборочных

элементов

Предварительно выполните подводку электропроводов

внутри декоративного сборочного элемента. Если ваше

устройство устанавливается как вытяжное или с наружным

электродвигателем, предварительно сделайте отверстие

для отвода воздуха. Отрегулируйте ширину поддержива-

ющего кронштейна верхнего сборочного элемента (рис.3).

Прикрепите его к потолку винтами A так, чтобы обеспечить

его соосность с вашим колпаком (рис.3), соблюдая рассто-

яние от потолка, указанное на рис. 2. Соедините фланец

C с отверстием для выведения воздуха посредством со-

единительной трубы (рис.4).

Вставьте верхний сборочный элемент в нижний. Прикре-

пите нижний сборочный элемент к колпаку, используя

винты B, которые прилагаются (рис.4), сместите верхний

сборочные элемент до кронштейна и прикрепите его

винтами B (рис.3). Для превращения колпака из вытяж-

ного в фильтрующий обратитесь к своему дилеру для

получения фильтров с активированным углем и следуйте

инструкциям по установке.

Колпак в варианте фильтрующего устройства

установите колпак и два сборочных элемента как указано в

разделе по сборке колпака в варианте вытяжного устрой-

ства. Для сборки фильтрующего элемента следуйте ин-

струкциям, содержащимся в комплекте принадлежностей.

Если комплект отсутствует, закажите его дополнительно

у своего дилера.

- 28 -
