НАЗНАЧЕНИЕ ПРОВОДОВ
6-контактный разъем CN 1
1. Белый провод: (+ 12В, 30А) выход на аксессуары
Этот провод подает питание на провод АСС замка зажигания. Подключите белый провод к
замку зажигания. На данном проводе должно появляться напряжение +12В в положениях
АСС и ON замка зажигания и пропадать при вращении стартера (см. схему 2, стр.24).
2. Желтый провод: (+ 12В, 30А) выход на стартер
Этот провод подает питание на стартер для запуска двигателя от процессорного блока.
Подключите желтый провод к проводу замка зажигания, на котором появляется +12В в поло-
жении START (при вращении стартера) после реле блокировки стартера (см. схему 2, стр.24).
3. Зеленый провод: (+ 12В, 30А) выход на зажигание
Этот провод подает питание на провод ON (зажигание 1) замка зажигания, а также служит
для программирования брелоков, аварийного отключения СТСТС и входа в режим VALET.
Подключите зеленый провод к замку зажигания. На данном проводе появляется напряжение
+12В в положении ON и не пропадает при вращении стартера (см. схему 2, стр.24).
4. Черный провод: Масса
Подключите черный провод к отрицательной клемме аккумулятора или к заземленным
частям автомобиля.
Подключайте этот провод в местах подсоединения к Массе штатной проводки автомобиля.
5. Красный провод: (+ 12В, 30А) постоянного тока от аккумулятора
Этот провод подает питание на процессорный блок.
Подключите красный провод к положительной клемме аккумулятора до штатных автомо-
бильных предохранителей.
6. Фиолетовый провод: отрицательный выход (-200мА) на второе зажигание
Этот провод подает МАССУ на реле для организации дополнительной цепи зажигания.
Подключите фиолетовый провод к 85 контакту дополнительного реле. Если вторая цепь
зажигания не нужна, то не подключайте этот провод. При необходимости обхода штатного
иммобилайзера этот провод используется для управления модулем SCHER-KHAN ВР-2 или
SCHER-KHAN ВР-3 (см. схему 2, стр.24).
6-контактный разъем CN2
1. Фиолетовый провод: импульсный выход на аварийную сигнализацию
(+12В, 10А)
Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.
Подключите фиолетовый провод к левой цепи аварийной сигнализации, где появляется +12В
при включении указателя поворота налево.
2. Фиолетовый провод: импульсный выход на аварийную сигнализацию
(+12В, 10А)
Этот провод обеспечивает мигание аварийной сигнализации от процессорного блока.
Подключите фиолетовый провод к правой цепи аварийной сигнализации, где появляется
+12В при включении указателя поворота направо.
3. Жёлтый провод: положительный выход (+12В, 15А) или отрицательный
выход (-250мА) для отпирания ЦЗ
Этот выход может быть предназначен для отпирания электрозамков дверей отрицательным
импульсом или положительным импульсом (см. схему 3, стр.24). Длительность сигнала на
этом проводе программируется (программируемая функция 1-3).
Сигнал отпирания ЦЗ на жёлтом проводе появляется:
• При снятии СТСТС с режима охраны
• После остановки двигателя (программируемая функция 1-5)
• В режиме VALET при нажатии кнопки I брелока
• При приближении владельца автомобиля менее чем на 15-35 м, если используется режим
«Свободные руки»
25
Схемы управления блоком ЦЗ с инверсией
полярности
Подключение к двухпроводным электрозамкам дверей, которым для управления
требуется инверсия полярности:

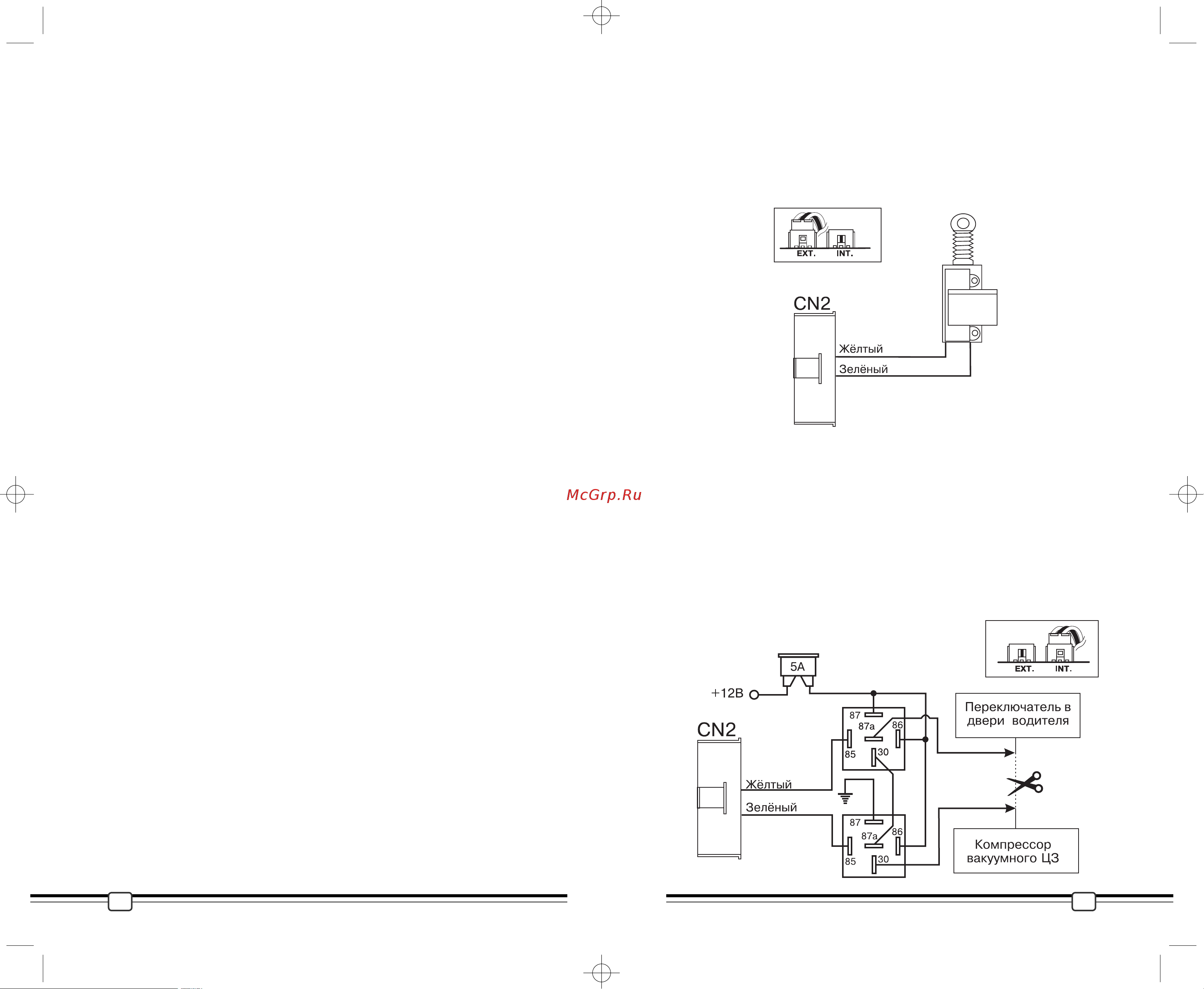

Схема 4
АЛЬБОМ СХЕМ
Подключение к блоку ЦЗ с компрессором
Для правильного функционирования ЦЗ подобного типа необходимо увеличить длительность
импульса управления до 4 сек. Для этого нужно выбрать опционное значение программируемой
функции 1-3.
Для подключения к модулю ЦЗ необходимо найти и перерезать провод управления компрессором.
ВНИМАНИЕ!
Не путайте концы разрезанного провода управления. Это может привести к
выходу из строя компрессора блока ЦЗ. Для определения провода используйте
только цифровой вольтметр. Применение контрольной лампы исключено.
Схема5
