Scher-Khan Magicar V [9/16] Схемы двухпроводного управления положительной полярности блоком цз
![Scher-Khan Magicar V [9/16] Схемы двухпроводного управления положительной полярности блоком цз](/views2/1794028/page9/bg9.png)
26

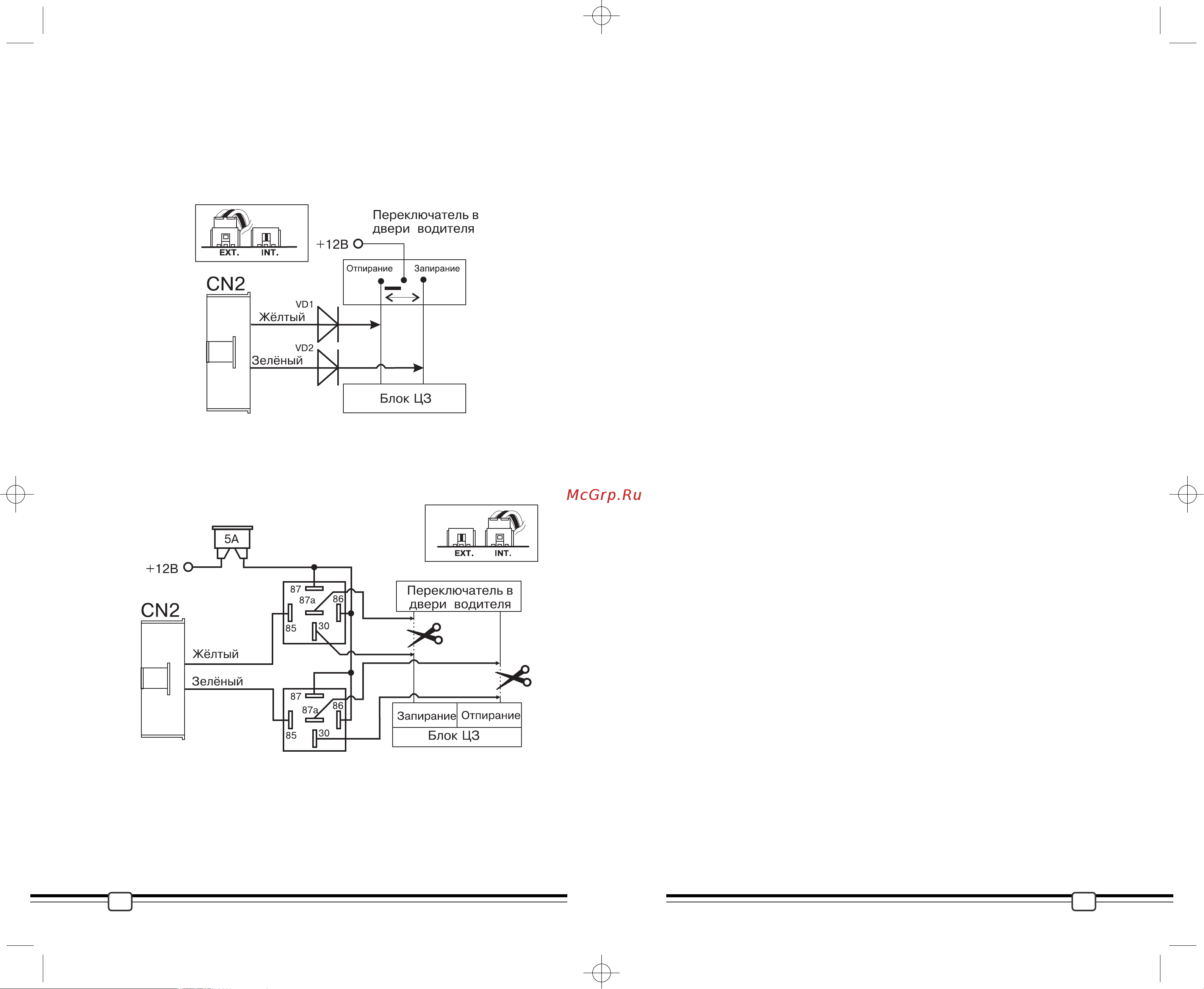

Схемы двухпроводного управления положительной
полярности блоком ЦЗ
Подключение к блоку ЦЗ, для управления которым требуются импульсы поло-
жительной полярности:
Схема 6
Подключение к блоку ЦЗ, для управления которым требуются импульсы поло-
жительной полярности, и в схеме есть переключатель ручного управления ЦЗ:
Схема 7
11
Установка антенного блока
Антенный блок может быть установлен в верхнем углу лобового стекла. Расстояние от антенны
до ближайшей металлической поверхности должно быть не менее 50 мм. Перед установкой
антенного блока следует обезжирить поверхность стекла в месте монтажа спиртовой салфет-
кой. Температура стекла при монтаже должна быть не менее +10° С.
Допустима скрытая установка антенного блока. При скрытой установке возможна некоторая
потеря в дальности связи.
Возможные места установки:
1. В углах лобового стекла
2. Солнцезащитные козырьки
3. На неподвижных боковых стеклах
4. Козырек приборной панели
5. В углах заднего стекла
6. Под задней полкой
и т.д.
Установка датчика вызова из автомобиля
Датчик вызова из автомобиля может быть установлен в нижнем левом или правом углу лобово-
го стекла автомобиля. Перед установкой датчика следует обезжирить поверхность стекла
в месте монтажа спиртовой салфеткой. Температура стекла при монтаже должна быть
не менее +10°С.
Установка сирены
Для установки сирены выберите место в моторном отсеке, которое хорошо защищено от досту-
па из-под днища автомобиля. Не размещайте сирену рядом с сильно нагревающимися узлами
или подвижными компонентами. Для предотвращения скапливания влаги или грязи раструб
сирены должен быть направлен вниз.
Установка датчиков капота и багажника
Для охраны капота/багажника необходимо установить два датчика (концевых выключателя).
Эти датчики должны быть установлены на металлическую поверхность автомобиля, имеющую
хороший контакт с кузовом. Важно выбрать такое место, где исключается возможность проник-
новения и (или) скопления воды. Выбирайте места, которые при закрытых капоте и багажнике
защищены резиновыми уплотнениями. Не устанавливайте датчики на водостоках. Датчики
могут быть установлены с помощью скобы или в монтажном отверстии соответствующего
размера. Помните, что при правильной установке подвижный шток датчика должен иметь сво-
бодный ход не менее 5 мм при закрытии капота или багажника. Датчик в багажном отделении
не должен мешать погрузке и выгрузке багажа, а датчик под капотом - техническому обслужи-
ванию автомобиля.
Установка датчика удара
Выберите место на прочной поверхности в салоне и установите датчик удара при помощи двух
винтов (пластиковых стяжек или двусторонней липкой основы). Убедитесь в наличии свобод-
ного доступа к датчику для его регулировки. Увеличение чувствительности датчика происходит
поворотом регулятора по часовой стрелке, уменьшение чувствительности производится пово-
ротом регулятора против часовой стрелки.
УСТАНОВКА АНТЕННОГО БЛОКА
