Благодарим за приобретение двусторонней автомобильной охранной системы SCHER-KHAN
MAGICAR V.
Постоянные исследования и разработки нашей компании воплощают самые передовые идеи и
служат для удовлетворения всех потребностей пользователей наших систем.
Система SCHER-KHAN MAGICAR V является сложным электронным оснащением автомобиля. От
его функционирования и правильной установки зависит безопасность Вашей жизни, здоровья и
дорожной обстановки, качество работы близкорасположенной радиоэлектронной аппаратуры и
средств связи. Доверяйте установку системы только специализированным сервисным станциям.
В период эксплуатации периодически проверяйте правильность функционирования системы.
ВНИМАНИЕ!
• При покупке проверьте правильность заполнения гарантийного талона.
• Фирма – производитель и поставщик системы не несут ответственности
за любое игнорирование пунктов руководств по установке и эксплуатации,
а также за ошибки, допущенные при установке.
Если возникли проблемы, связанные с функционированием системы, пожалуйста, незамедли-
тельно обратитесь в сервисный центр для диагностики или за консультацией.
НАЗНАЧЕНИЕ
SCHER-KHAN MAGICAR V
Система SCHER-KHAN MAGICAR V является автомобильной сигнализацией с возможностью
управления по радиоканалу посредством брелока-коммуникатора с жидкокристаллическим
дисплеем. Система осуществляет обмен информацией между брелоком-коммуникатором и про-
цессорным блоком на расстояние до 1500 м. В SCHER-KHAN MAGICAR V предусмотрена функция
автоматического запуска двигателя по командам с брелока или по командам от внутреннего
таймера. Система предназначена для работы на бензиновых или дизельных автомобилях с систе-
мой впрыска топлива и напряжением бортовой сети 12В. Защита процессорного блока, датчика
удара, датчика вызова, антенного блока выполнена по стандарту IP-40 и предусматривает уста-
новку в салоне автомобиля. Сирена выполнена по стандарту IP-65 и может быть установлена в
моторном отсеке, вдали от выпускного коллектора и высоковольтных систем.
33
АЛЬБОМ СХЕМ

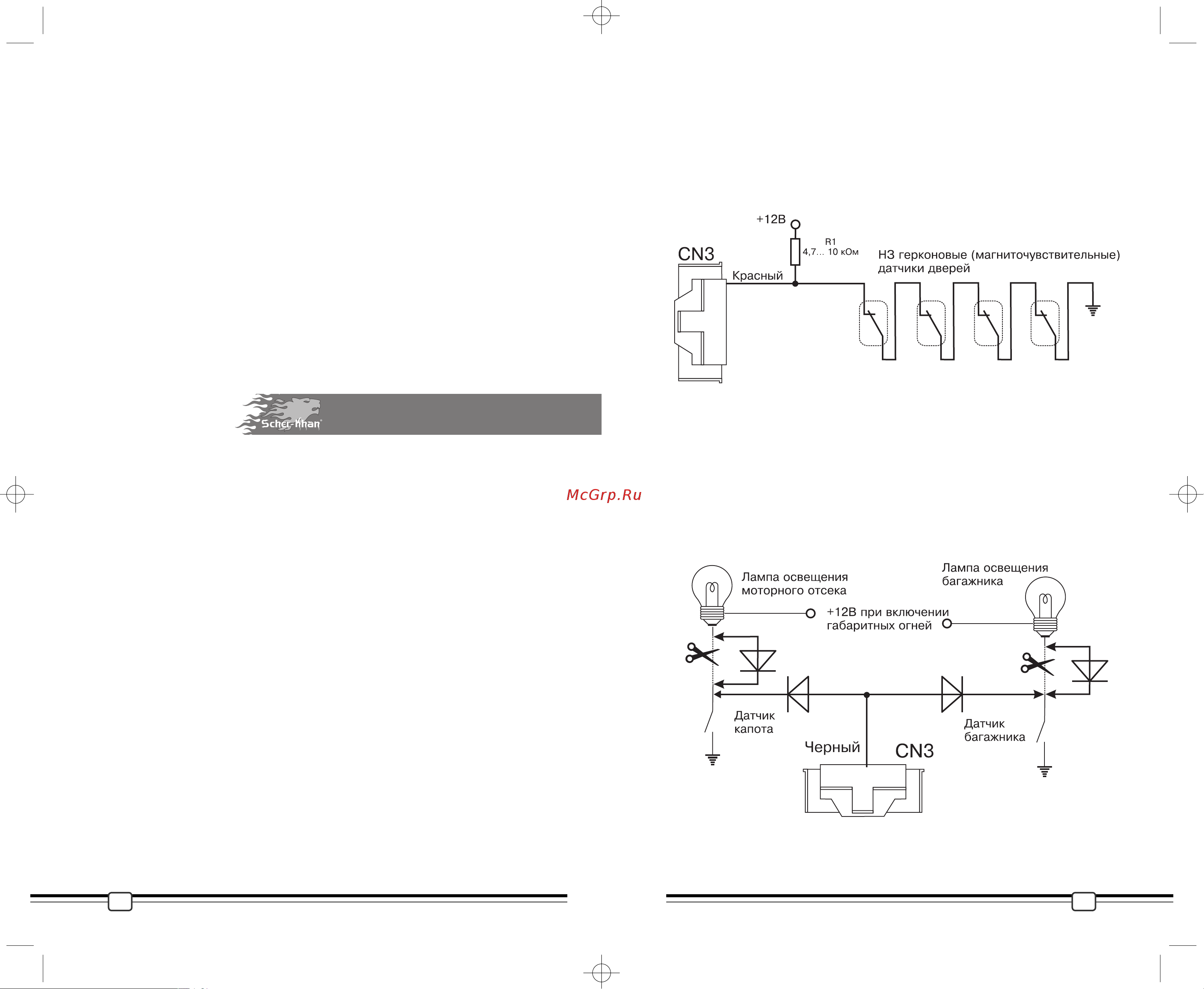

Подключение альтернативных датчиков дверей для автомобилей, где нет воз-
можности подключения к штатным датчикам, или датчиков нет
Рекомендуется для этих целей использовать последовательно соединённые герконовые кон-
такты, магниты управления ими могут быть закреплены на обшивке (под обшивкой) дверей.
При закрытой двери контакт должен быть замкнут (состояние датчиков на схеме соответствует
закрытым дверям). Контакты могут устанавливаться под пластиковым порогом.
Схема 19
Схема подключения концевых датчиков
капота/багажника
Возможно подключение чёрного провода к штатным датчикам открытия капота/багажника
(если они установлены). Если датчик управляет включением освещения моторного отсека
(багажника) при включенных габаритных огнях, то необходимо применить диодную развязку
для его подключения (см. схему 18). Диод может быть с максимальным прямым током 1-2 А. В
схеме 18 можно применить диоды зарубежного производства типа 1N4000-1N4007; RL202-RL208
или Российские аналоги КД243 (А-Ж).
Схема 20
