Scher-Khan Magicar V [4/16] Комплект поставки

КОМПЛЕКТ ПОСТАВКИ

При покупке системы убедитесь в комплектности поставки. Указанный комплект поставки

является базовым и может быть дополнен в соответствии с пожеланием покупателя дополни-

тельными компонентами.

Наименование Количество

Руководство по эксплуатации 1

Руководство по установке 1

Процессорный блок SCHER-KHAN MAGICAR V 1

Брелок-коммуникатор 1

Датчик удара с кабелем CN5 1

Датчик вызова из автомобиля и светодиодный индикатор (СИД) с кабелем CN6 1

Антенный блок 1

Датчик температуры 1

Реле блокировки с колодкой 1

Сирена 1

Концевой датчик капота/багажника 1

6-контактный силовой разъём с кабелем и предохранителем CN1 1

6-контактный силовой разъём с кабелем CN2 1

9-контактный разъём управления CN3 1

4-проводной кабель подключения антенного блока CN7 1

2-контактный разъём управления дополнительными каналами CN8 1

Наклейка датчика вызова из автомобиля 1

Наклейка под антенный блок 1

Наклейка на стекло 2

Дополнительные компоненты SCHER-KHAN MAGICAR

• Модуль обхода иммобилайзера SCHER-KHAN BP-2

• Брелок-коммуникатор SCHER-KHAN MAGICAR V (с дисплеем)*

• Брелок SCHER-KHAN MAGICAR V (без дисплея)*

*Процессорный блок может помнить коды только трёх брелоков.

АЛЬБОМ СХЕМ

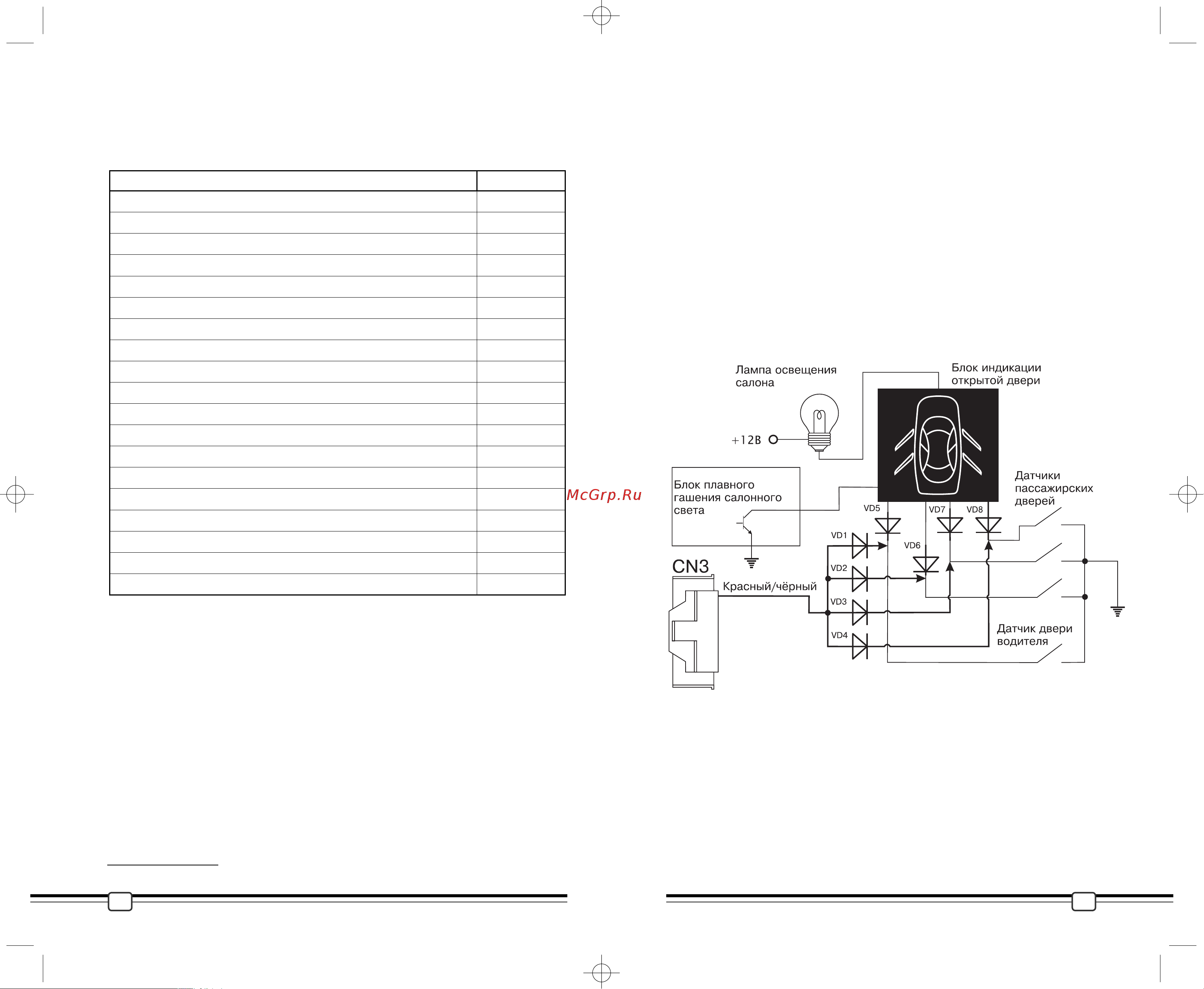

Подключение датчиков дверей для автомобилей иностранного производства,

имеющих блок диагностики открытой двери (на приборной панели имеется

индикатор открытой двери с указанием на конкретную дверь)

Задержка выключения салонного света происходит после закрытия любой из дверей. Диоды

VD1-VD4 могут быть любыми с обратным напряжением не ниже З0В (диоды зарубежного произ-

водства типа 1N4148, 1N4000-1N4007 или Российского КД102, КД105, КД208, КД209, КД509, КД510,

КД521, КД522). Диоды VD5-VD8 должны быть рассчитаны на ток больший, чем потребляет

лампа салонного света (диоды зарубежного производства типа RL202-RL208, 1N4000-1N4007 или

Российские КД226, КД209, КД105).

Примечание:

Если задержка выключения салонного света происходит только после закры-

тия передних дверей, то диоды VD5-VD8 устанавливаются в цепь датчиков

только этих дверей.

Схема 17
