Scher-Khan Magicar V [11/16] Схемы подключения к центральным замкам цз

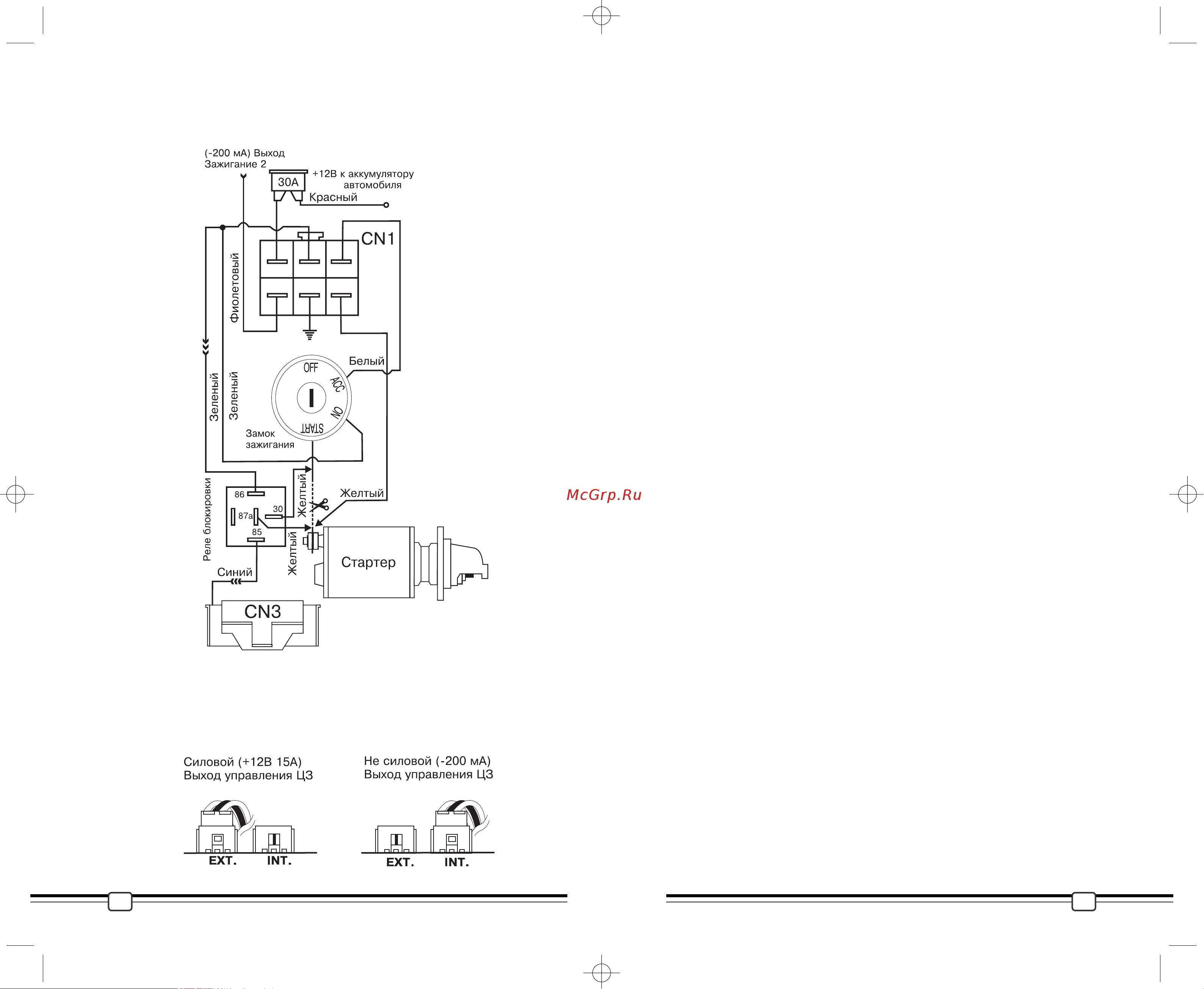

Подключение разъёма CN1

Схема 2

СХЕМЫ ПОДКЛЮЧЕНИЯ К ЦЕНТРАЛЬНЫМ ЗАМКАМ (ЦЗ)

Выбор типа выходного сигнала управления: силовой с инверсией полярности

или не силовой отрицательной полярности

Схема 3

Это транзисторный слаботочный или сильноточный релейный выход. Он может использо-

ваться для управления дополнительно установленным реле или для непосредственного под-

ключения к электрическим приводам замков дверей.

Подключите жёлтый провод к контакту 85 реле или к соответствующему проводу отпирания

блока ЦЗ. Подключите остальные контакты реле в соответствии с приведенными ниже схе-

мами (схемы 4-13).

4. Зелёный провод: положительный выход (+12В, 15А) или отрицательный

выход (-250мА) для запирания ЦЗ

Этот выход может быть предназначен для запирания электрозамков дверей отрицательным

импульсом или положительным импульсом (см. схему 3, стр.24). Длительность сигнала на

этом проводе программируется (программируемая функция 1-3).

Сигнал запирания ЦЗ на жёлтом проводе появляется:

• При постановке системы в режим охраны

• Через 30 сек. после запуска двигателя (программируемая функция 1-5)

• В режиме VALET при нажатии кнопки I брелока

• При удалении владельца автомобиля более чем на 15-35 м, если используется режим

«Свободные руки»

Это транзисторный слаботочный или сильноточный релейный выход. Он может использо-

ваться для управления дополнительно установленным реле или для непосредственного под-

ключения к электрическим приводам замков дверей.

Подключите зелёный провод к контакту 85 реле или к соответствующему проводу отпирания

блока ЦЗ. Подключите остальные контакты реле в соответствии с приведенными ниже схе-

мами (схемы 4 — 13, стр. 25 — 29).

5. Белый провод: (+12В, 2А) выход на сирену

Данный провод предназначен для подключения сирены. В режиме тревоги на нем появляется

постоянное напряжение +12В, 2А на 30 сек.

Протяните этот провод через резиновую втулку в моторный отсек к месту установки сирены.

Подключение к неавтономной сирене:

• Подсоедините белый провод к проводу питания сирены

• Надежно подсоедините черный провод сирены к МАССЕ

Подключение к автономной сирене:

• Подсоедините белый провод к проводу положительного триггера сирены

• Отрицательный неиспользуемый триггер сирены соедините с проводом питания сирены.

Питание для автономной сирены можно взять с красного провода питания в разъеме CN1

после предохранителя

• Надежно подсоедините черный провод сирены к МАССЕ

6. Чёрный провод: импульсный выход для управления замком багажника

(+12В, 10А)

Чёрный провод подаёт напряжение +12В для отпирания электрического замка багажника при

нажатии и удержании в течение 2 сек. кнопки III брелока.

Данный выход работает при любом состоянии системы (в режиме охраны и в режиме снято с

охраны). В режиме охраны отпирание замка багажника приводит к снятию системы с режима

охраны и отпиранию дверей автомобиля.

Это релейный силовой выход (+12В, 10А). Он может использоваться для непосредственного

подключения к приводу замка багажника (схема 14, стр.29).

Если в автомобиле установлена кнопка отпирания замка багажника, то подключите этот про-

вод к контакту кнопки, на котором появляется напряжение +12В при отпирании багажника.

НАЗНАЧЕНИЕ ПРОВОДОВ
