Pantera SLK-4i [15/16] Mercedes benz и audi
![Pantera SLK-4i [15/16] Mercedes benz и audi](/views2/1794795/page15/bgf.png)

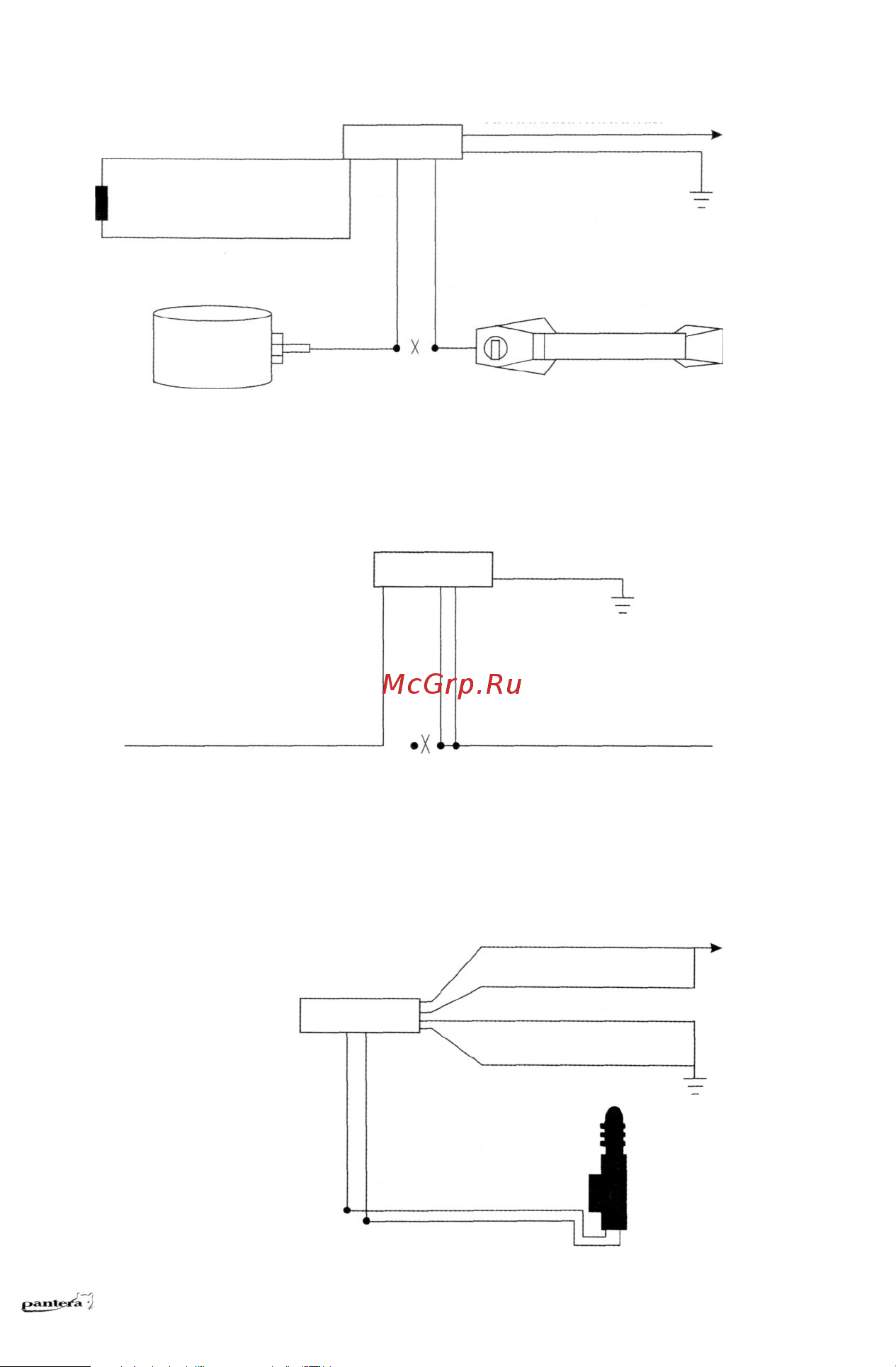

Схема 4. Вакуумная система центрального замка
(Mercedes-Benz и Audi)
Зеленый/Красный
К+12В
Схема 5. Однопроводная система с отрицательной
полярностью (некоторые автомобили Nissan, Mitsubishi др.)
Синий/Красный и Зеленый/Черный провода не используются.
Схема 6. Установка дополнительных электроприводов
Синий/Красный
6-контактный разъем
PANTERA SLK-4i
© 2004 Saturn High-Tech, Inc. USA
Синий/Красный
6-контактный разъем
Синий/Черный
Зеленый/Белый
Синий/Белый
Зеленый/Черный
Компрессор
разрезать
Выключатель
Зеленый/Красный
6-контактный разъем
Синий/Белый
Синий/Черный
Зеленый/Белый
Штатный
центральный замок
Электропривод
двери водителя
разрезать
К+12В
Зеленый/Красный
Зеленый/Черный
Синий/Черный
Зеленый/Белый
Синий/Белый
15
Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru
