Pantera SLK-4i [5/16] Зеленый красный н р контакт 87 реле отпирания

Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомо-

билей японского производства), отсоедините Красный/Белый провод системы с предохранителем от

Красного провода системы, нарастите его и подсоедините к +12 В аккумулятора. Подсоедините Красный

провод к "массе". После этого подсоедините 2 Белых провода непосредственно к цепям управления

правыми и левыми габаритными огнями автомобиля.

ТЕМНО-СИНИЙ ПРОВОД 2: ПРОВОД ВЫБОРА ПОЛЯРНОСТИ СИГНАЛА СИЛОВОГО ВЫХОДА ДО-

ПОЛНИТЕЛЬНОГО КАНАЛА СИСТЕМЫ

Подсоединение данного провода определяет полярность сигнала силового выхода дополнительного ка-

нала системы (см. Темно-Синий провод 1 выше)

Подсоединение:

a) Для того, чтобы силовой выход дополнительного канала был отрицательной полярности, подсоеди-

ните Темно-Синий провод 2 к массе.

b) Для того, чтобы силовой выход дополнительного канала был положительной полярности, подсоеди-

ните Темно-Синий провод 2 к +12В через предохранитель.

ПОДСОЕДИНЕНИЕ ДОПОЛНИТЕЛЬНЫХ РАЗЪЕМОВ СИСТЕМЫ

2 ТОЛСТЫХ ЧЕРНЫХ ПРОВОДА: ВЫХОДЫ ВСТРОЕННОГО НОРМАЛЬНО РАЗОМКНУТОГО РЕЛЕ

БЛОКИРОВКИ СТАРТЕРА (ЗОА)

Подсоединение: Перережьте провод, идущий от замка зажигания к соленоиду стартера автомобиля (на

этом проводе должно появляться напряжение +12В, когда ключ зажигания находится в положении "ЗА-

ПУСК", и напряжение ОВ, когда ключ зажигания находится в положении "ВЫКЛ"). Подсоедините ту часть

обрезанного провода, которая идет от замка зажигания, к одному толстому Черному проводу, а другую

часть обрезанного провода, идущую от стартера, подсоедините ко второму толстому Черному проводу.

4-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: 2-УРОВНЕВЫЙ ДАТЧИК УДАРА

Проложите Красный, Черный, Зеленый и Синий провода, оканчивающиеся 4-контактным белым разъе-

мом, от датчика удара; входящего в комплект системы, к основному блоку системы и подсоедините его с

одной стороны к датчику удара, а с другой - к белому 4-контактному разъему на блоке системы.

2-КОНТАКТНЫЙ БЕЛЫЙ РАЗЪЕМ: СВЕТОДИОДНЫЙ ИНДИКАТОР

Проложите Красный и Синий провода, оканчивающиеся 2-контактным белым разъемом, от СИДа к ос-

новному блоку системы и подсоедините его к белому 2-контактному разъему на блоке системы.

2-КОНТАКТНЫЙ СИНИЙ РАЗЪЕМ: КНОПОЧНЫЙ ВЫКЛЮЧАТЕЛЬ VALET

Проложите Серый и Черный провода, оканчивающиеся 2-контактным синим разъемом, от кнопочного

выключателя Valet к основному блоку системы и подсоедините его к синему 2-контактному разъему на

блоке системы.

6-КОНТАКТНЫЙ РАЗЪЕМ: УПРАВЛЕНИЕ ЗАМКАМИ ДВЕРЕЙ

Синий/Черный, Синий/Белый, Синий/Красный, Зеленый/Черный, Зеленый/Белый и Зеленый/Красный,

провода, оканчивающиеся 6-контактным разъемом, предназначены для подсоединения встроенных реле

управления замками дверей. Функции каждого из этих проводов показаны ниже:

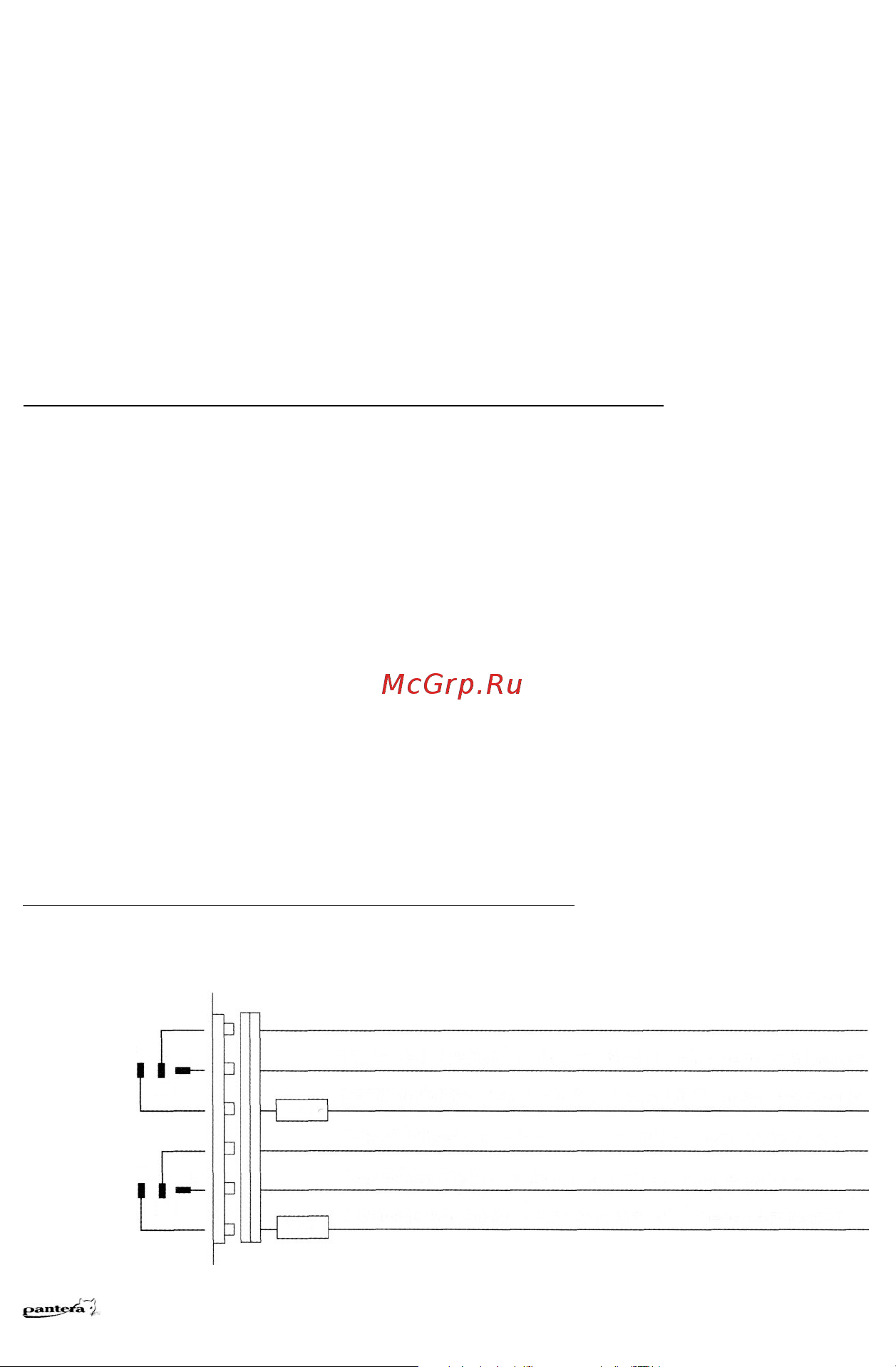

Реле

отпирания

Реле

запирания

PANTERA SLK-4i

Подготовлено компанией АвтоСет. Автосигнализации и автоэлектроника. www.AutoSet.ru

87a

15A

ЗЕЛЕНЫЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле отпирания

ЗЕЛЕНЫЙ/БЕЛЫЙ - общий контакт (#30) реле отпирания

ЗЕЛЕНЫЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле отпирания

СИНИЙ/ЧЕРНЫЙ - Н.З. контакт (#87а) реле запирания

СИНИЙ/БЕЛЫЙ - общий контакт (#30) реле запирания

СИНИЙ/КРАСНЫЙ - Н.Р. контакт (#87) реле запирания
