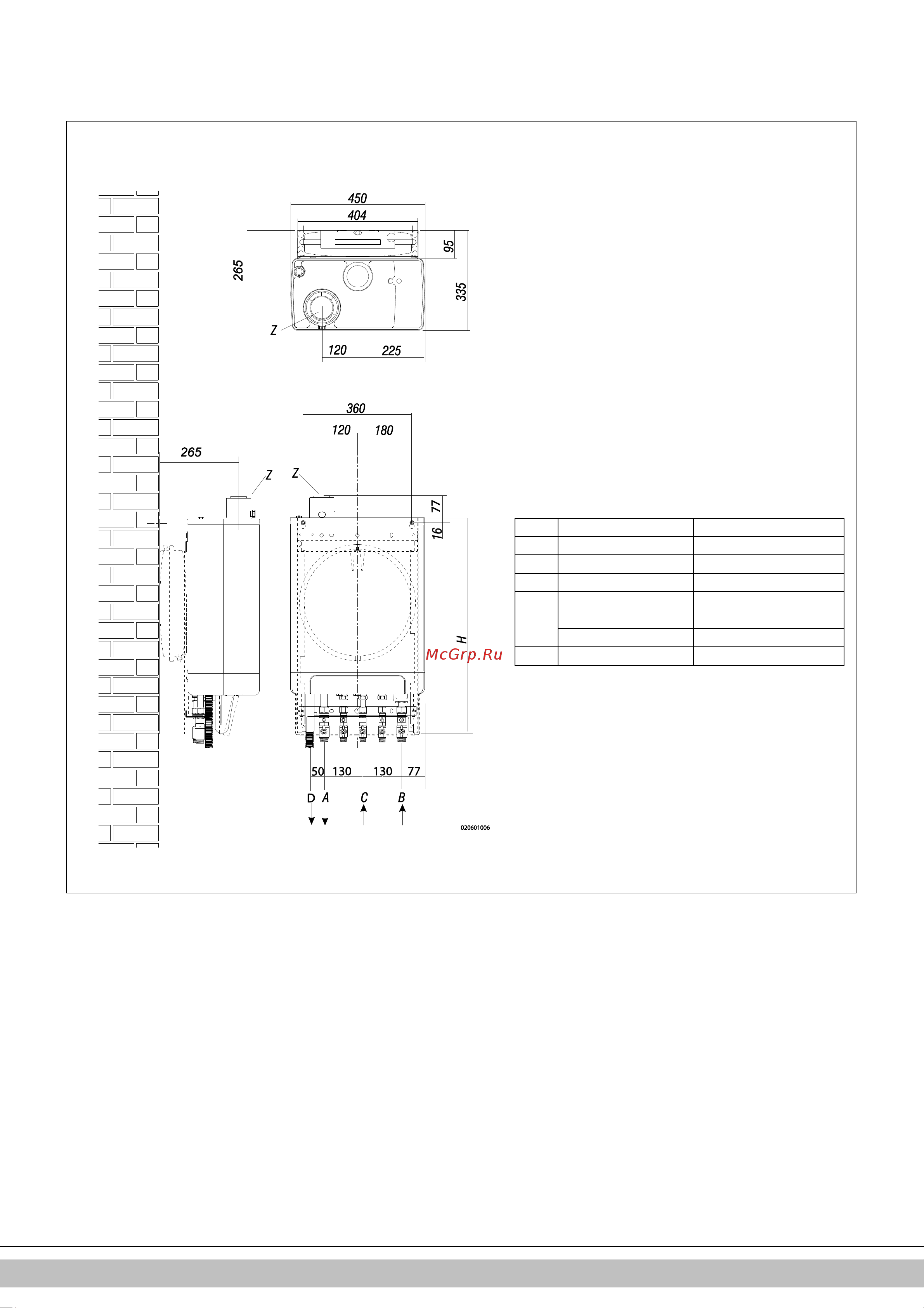

Unit connected to B-pack:
Unit + B-pack
A =
Supply CH
G ¾” (ext)
B =
Return CH
G ¾” (ext)
C =
Gas
G ½” (int)
D =
Condense outlet
Ø dn25 (flexible)
H =
770mm
EHOB12AAV1H &
EHOB18AAV1H
890mm
EHOB42AAV1H
Z =
Flue gas outlet/air inlet
Ø60/100 (concentric)
