ROTEX Heating Systems GmbH 17
5.2 Podłączenie elektryczne
PRZESTROGA
Gniazdko z uziemieniem musi znajdować się nie dalej niż
1 metr od urządzenia.
Gniazdko powinno być łatwo dostępne.
W przypadku podłączania urządzenia w wilgotnym
pomieszczeniu, stałe połączenie jest obowiązkowe, przy
użyciu wyłącznika pełnobiegunowego z minimalną przerwą
stykową równą 3 mm.
Jeżeli przewód sieci zasilającej jest uszkodzony lub wymaga
wymiany bez względu na powód, zamienny przewód musi być
zamówiony u producenta lub jego przedstawiciela. W
przypadku wątpliwości, należy skontaktować się z
producentem lub jego przedstawicielem.

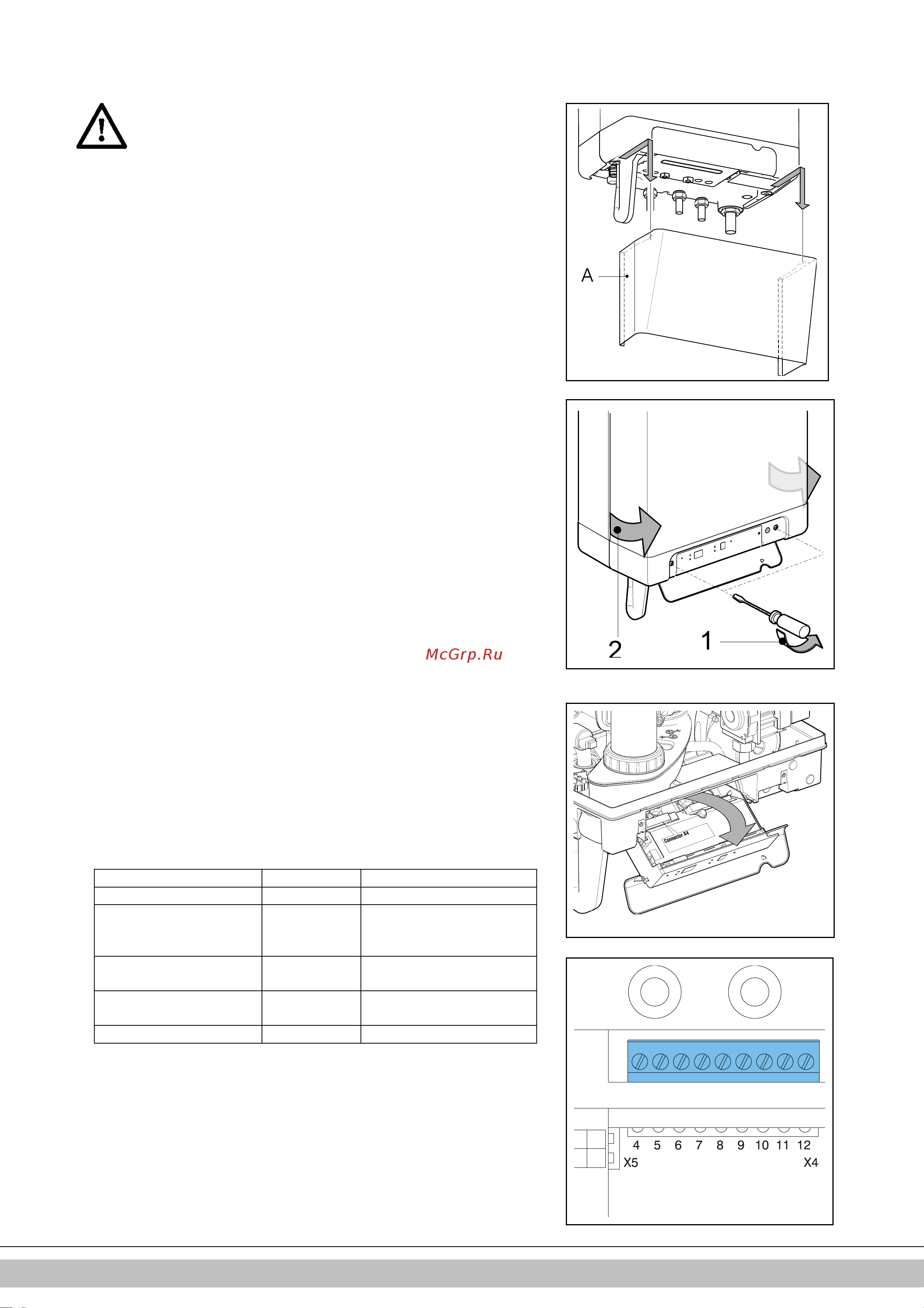

1. Przed pracami przy obwodzie elektrycznym, należy wyciągnąć wtyczkę z gniazdka.
2. Jeśli zastosowano nakładkę (A), należy ją zdjąć, pociągając do siebie.
3. Odkręć obie śruby (1) z tyłu wyświetlacza.
4. Przesuń dolną część panelu przedniego (2) w górę i zdejmij go.
5. Pociągnij do przodu regulator kotłowy. Regulator w tym czasie odchyli się w dół.
6. Zapoznaj się z pkt 10.3 w celu wykonania połączeń.
7. Po wykonaniu wymaganych połączeń, wsuń regulator kotłowy z powrotem do
jednostki przekaźnika i zamontuj nakładkę, jeśli jest stosowana.
8. Po wykonaniu wymaganych połączeń podłącz urządzenie do uziemionego
gniazdka.
5.2.1 Połączenia elektryczne
Regulacja temperatury
Złącze X4
Komentarze
Termostat pokojowy wł./wył.
6 – 7
-
Termostat modulujący z
użyciem funkcji komfortu
c.w.
11 – 12
Zewnętrzny czujnik
temperatury
8 – 9
-
Termostat
przeciwzamrożeniowy
6 – 7
Równolegle za termostatem
pokojowym
Czujnik kotła
9 - 10
Usuń żółty kabel most
