Daikin EHOB18AAV1H [268/316] Montaż
![Daikin EHOB18AAV1H [268/316] Montaż](/views2/1796802/page268/bg10c.png)
ROTEX Heating Systems GmbH 10
4 MONTAŻ

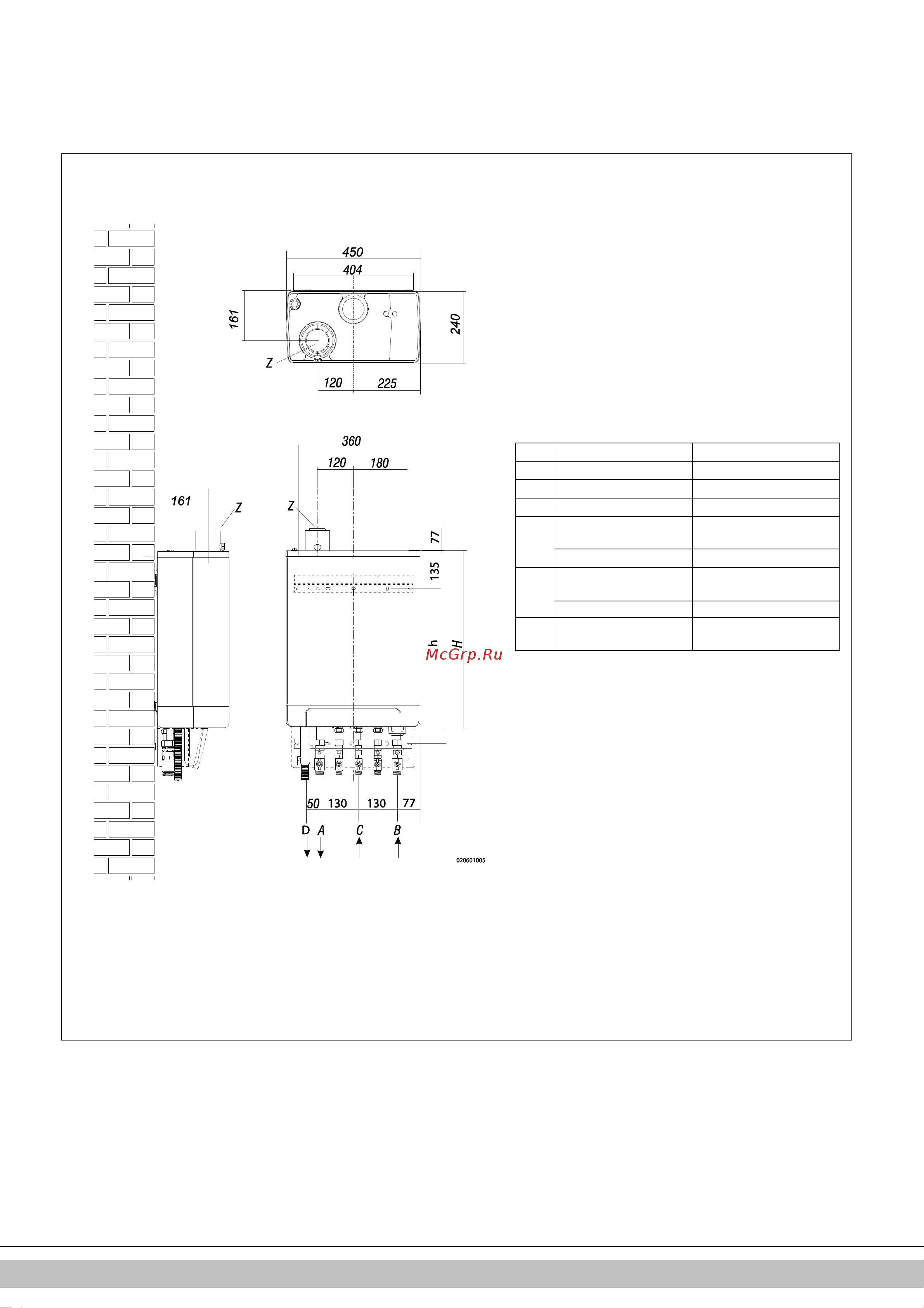

4.1 Wymiary instalacji
Urządzenie z przewodami połączonymi w dół:
Urządzenie + wieszaki montażowe
A=
Zasilanie c.o.
G ¾” (zew.)
B =
Powrót c.o.
G ¾” (zew.)
C=
Gaz
G ½” (wew.)
D=
Wylot skroplin
Ø dn25 (elastyczne)
h =
517 mm
EHOB12AAV1H i
EHOB18AAV1H
637 mm
EHOB42AAV1H
H =
590 mm
EHOB12AAV1H i
EHOB18AAV1H
710 mm
EHOB42AAV1H
Z =
Wylot spalin/wlot
powietrza
Ø60/100 (koncentryczny)
