ROTEX Heating Systems GmbH 10
4 INSTALLAZIONE

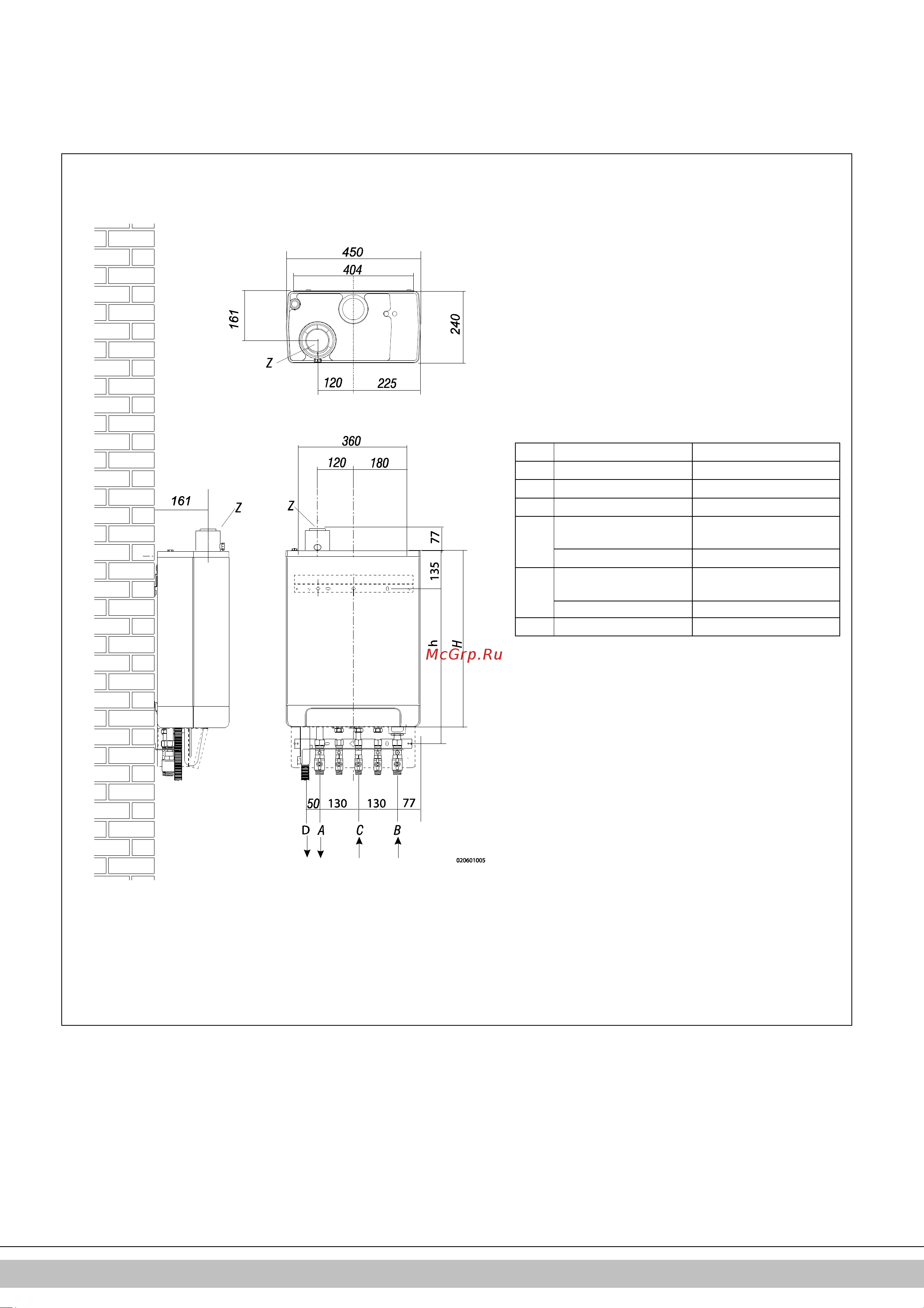

4.1 Misure per l'installazione
Unità con tubi collegati in basso:
Unità + staffa di montaggio
A =
Tubo di mandata CH
G ¾" (est)
B =
Tubo di ritorno CH
G ¾" (est)
C =
Gas
G ½" (int)
D =
Uscita della condensa
Ø dn25 (flessibile)
h =
517 mm
EHOB12AAV1H e
EHOB18AAV1H
637 mm
EHOB42AAV1H
H =
590 mm
EHOB12AAV1H e
EHOB18AAV1H
710 mm
EHOB42AAV1H
Z =
Uscita fumi/entrata aria
Ø60/100 (concentrico)
