Daikin EHOB18AAV1H [162/316] Hoofdcomponenten
![Daikin EHOB18AAV1H [162/316] Hoofdcomponenten](/views2/1796802/page162/bga2.png)
Daikin Europe NV 8

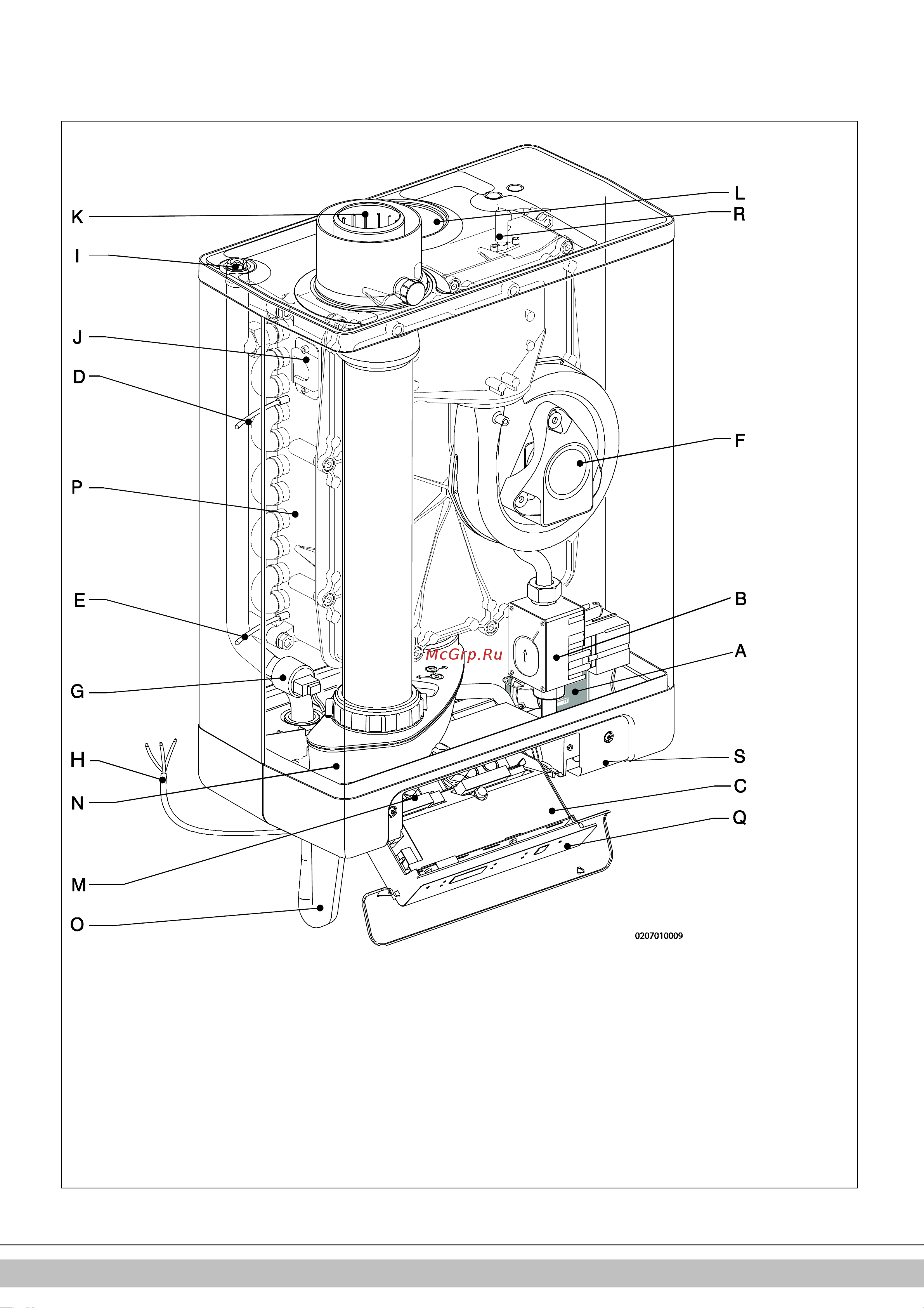

3 HOOFDCOMPONENTEN
A.
CV-pomp
K.
Rookgasafvoeradapter
B.
Gasblok
L.
Luchttoevoer
C.
Branderautomaat met bedieningspaneel
M.
Aansluitblok / klemmenlijst X4
D.
Aanvoersensor S1
N.
Condensafvoerbak
E.
Retoursensor S2
O.
Sifon
F.
Ventilator
P.
Warmtewisselaar
G.
Druksensor CV
Q.
Bedieningspaneel en uitlezing
H.
Aansluitsnoer 230 V ~ met steker met randaarde
R.
Ionisatie-/Ontsteekpen
I.
Handontluchter
S.
Positie typeplaat
J.
Kijkglas
