Daikin Europe NV 8

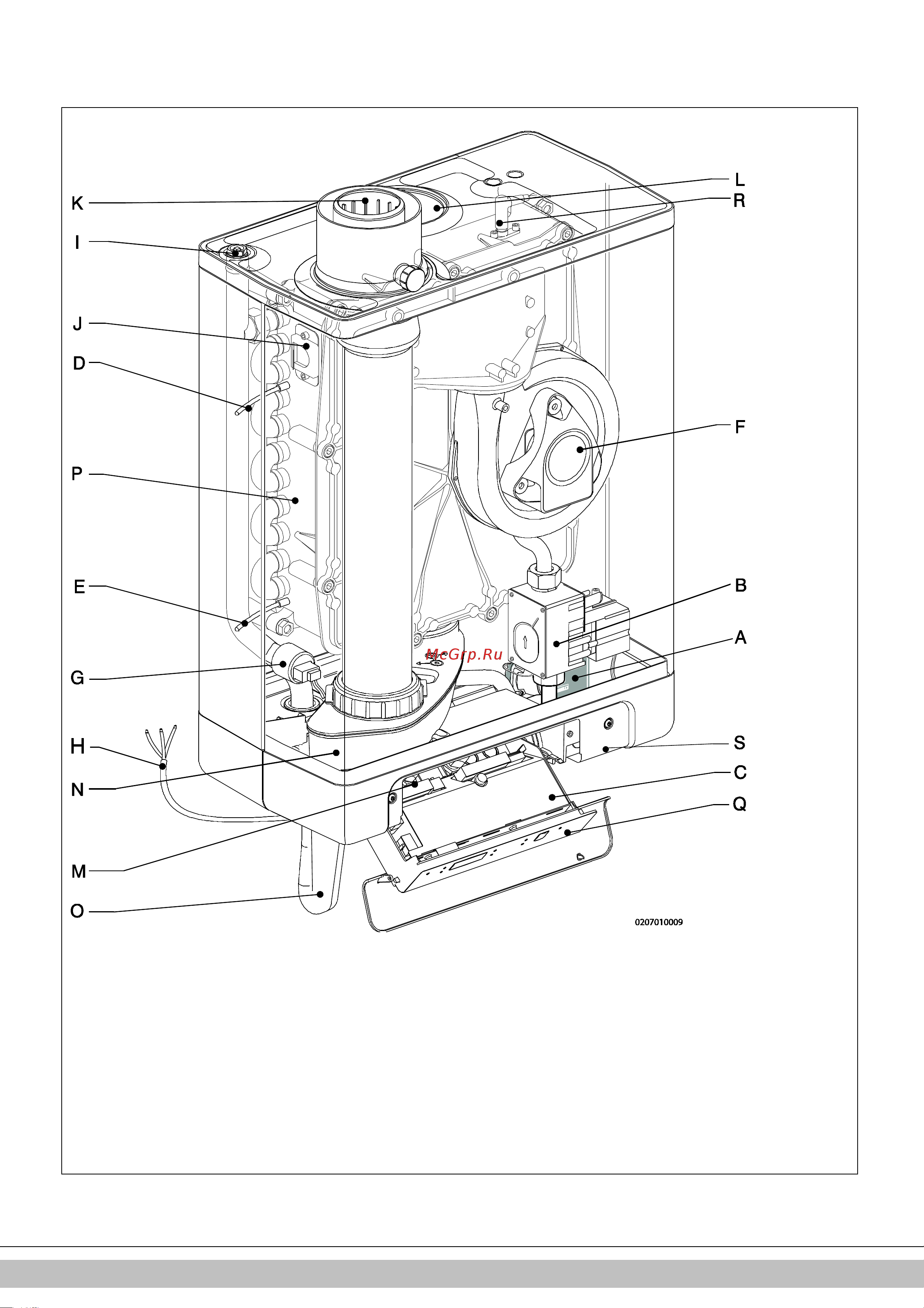

3 PRINCIPAUX COMPOSANTS
A.
Pompe CH
K.
Adaptateur concentrique d'entrée d'air/de gaz de combustion
B.
Vanne de gaz
L.
Alimentation en air (uniquement avec un système de
C.
Commande du brûleur (panneau de fonctionnement inclus)
ventouse à deux tuyaux)
D.
Capteur S1 (débit)
M.
Bloc raccord/barrette de raccordement X4
E.
Capteur S2 (retour)
N.
Collecteur de condensat
F.
Ventilateur
O.
Siphon
G.
Capteur de pression du chauffage central
P.
Échangeur de chaleur
H.
Câble de connexion 230 V ~ avec cheville mise à la terre
Q.
Panneau et écran de fonctionnement
I.
Purge d'air manuelle
R.
Broche d'allumage/d'ionisation
J.
Hublot transparent
S.
Position de la plaque signalétique
