ROTEX Heating Systems GmbH 10
4 INSTALLATION

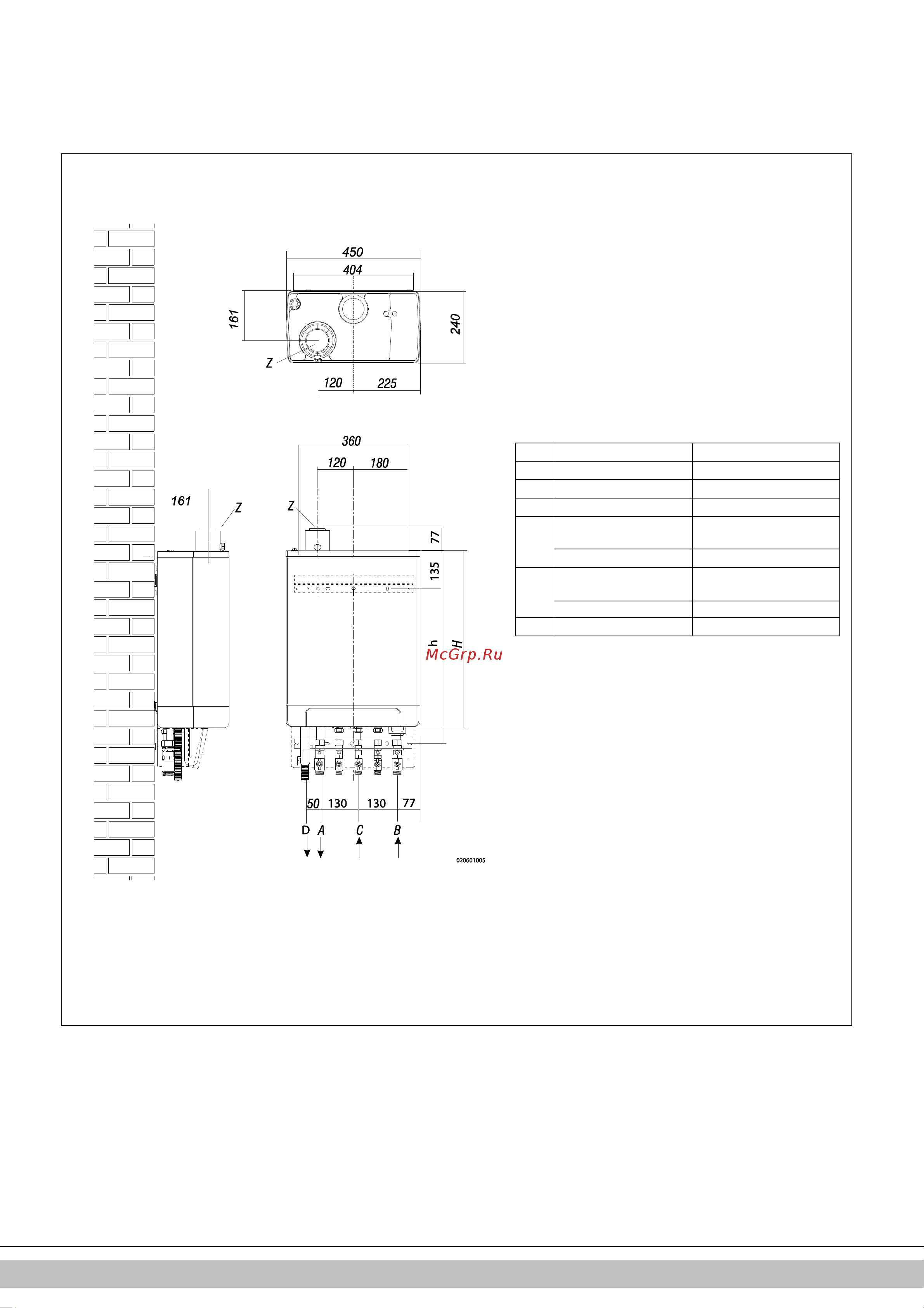

4.1 Installation measurements
Unit with pipes connected downwards:
Unit + mounting bracket
A =
Supply CH
G ¾” (ext)
B =
Return CH
G ¾” (ext)
C =
Gas
G ½” (int)
D =
Condense outlet
Ø dn25 (flexible)
h =
517mm
EHOB12AAV1H &
EHOB18AAV1H
637mm
EHOB42AAV1H
H =
590mm
EHOB12AAV1H &
EHOB18AAV1H
710mm
EHOB42AAV1H
Z =
Flue gas outlet/air inlet
Ø60/100 (concentric)
