5.9.4 Vrij in de handel verkrijgbaar rookgasmateriaal (C63).
De eigenschappen van de verbranding bepalen de keuze van het rookgasafvoermateriaal.
Normen EN 1443 en EN 1856-1 bevatten de nodige informatie voor de keuze van het
rookgasafvoermateriaal via een sticker met identificatie-informatie.

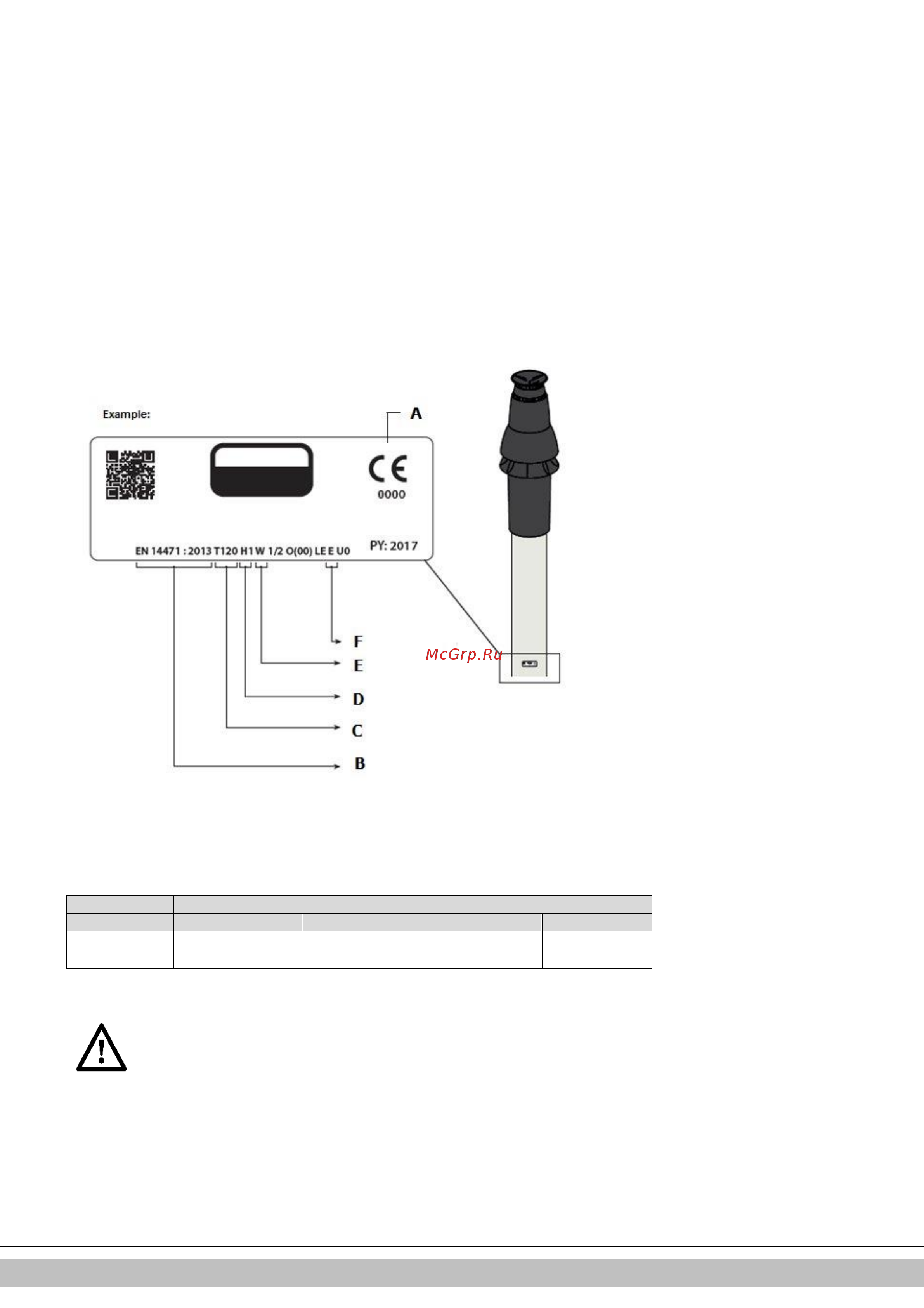

De identificatie-informatie bevat de volgende gegevens:
A CE-label
B De norm waaraan moet worden voldaan: Metaal, EN 1856-2
Kunststof, EN 14471
De identificatie-informatie moet de volgende gegevens bevatten:
C Temperatuurklasse : T120
D Drukklasse : Druk (P) of hoge druk (Hi)
E Weerstandklasse : W ('wet' voor nat)
F Weerstandklasse in geval van brand : E
Afmetingen C63 rookgasafvoersysteem (buitenafmetingen in mm)
Parallel
Concentrisch 80/125
Concentrisch 60/100
Rookgasafvoerbuis
Luchtinlaat
Rookgasafvoerbuis
Luchtinlaat
ø 80
+0,3
- 0,7
ø 80
+0,3
- 0,7
ø 125
+ 2
- 0
ø 60
+0,3
- 0,7
ø 100
+ 2
- 0
Rookgasafvoermateriaal van verschillende merken combineren
is verboden!
