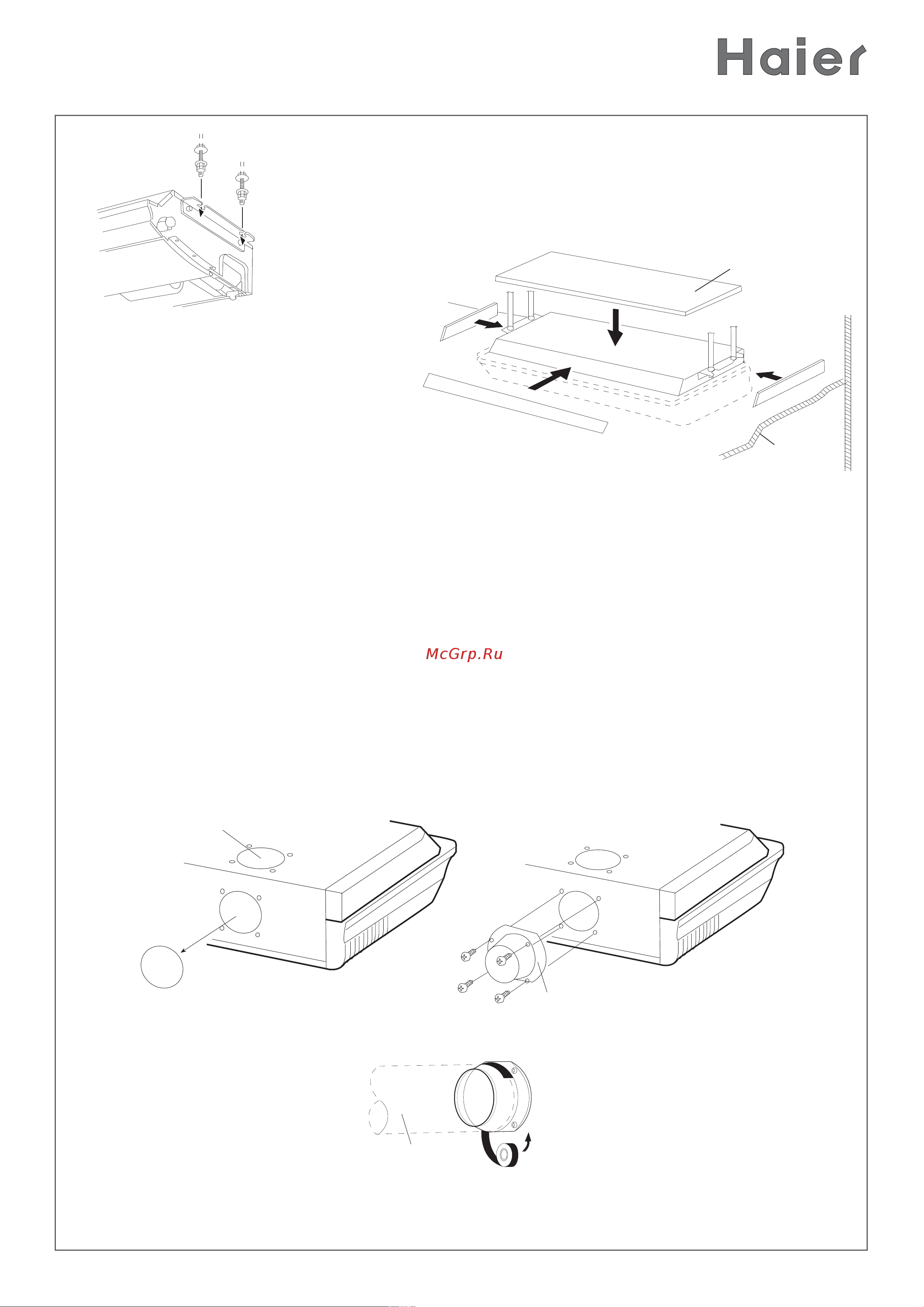

![Haier HCFU-28HF03 [13/40] Монтаж дополнительного оборудования](/views2/1807719/page13/bgd.png)
www.daichi.ru
13
ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
При подвешивании соблюдайте горизонтальное положение внутрен-
него блока. Убедитесь в том, что внутренний блок не касается потол-
ка.
Если внутренний блок устанавливается
с частичным скрытием за подвесным
потолком, рекомендуем теплоизоли-
ровать скрытую часть корпуса внутрен-
него блока со всех сторон во избежа-
ние образования влаги на корпусе.
МОНТАЖ ДОПОЛНИТЕЛЬНОГО ОБОРУДОВАНИЯ
При установке дополнительного оборудования необходимо ознакомиться с инструкцией
по его установке. Бывают ситуации, когда такое оборудование удобнее смонтировать до того,
как установлен внутренний блок. Если подвесной потолок уже имеется, до установки блока
смонтируйте устройство для подмеса свежего воздуха и элементы воздуховода. Подмес мож-
но осуществить только для моделей HCFU-42, диаметр подключаемого воздуховода составля-
ет 200 мм.
Прорежьте соединительное отверстие (отверстие вырезается по имеющемуся контуру
с помощью кусачек или ножниц по металлу). Обрежьте изоляционный материал, выступающий
по краям отверстия. Прикрепите переходной адаптер (стороннего производителя) к корпусу
внутреннего блока и подсоедините воздуховод (стороннего производителя).
Внутренний блок
(скрытая часть)
Теплоизоляция
(толщиной 10'20 мм)
Стена
Подвесной
потолок
Соединительное отверстие
Воздуховод
Переходной адаптер
