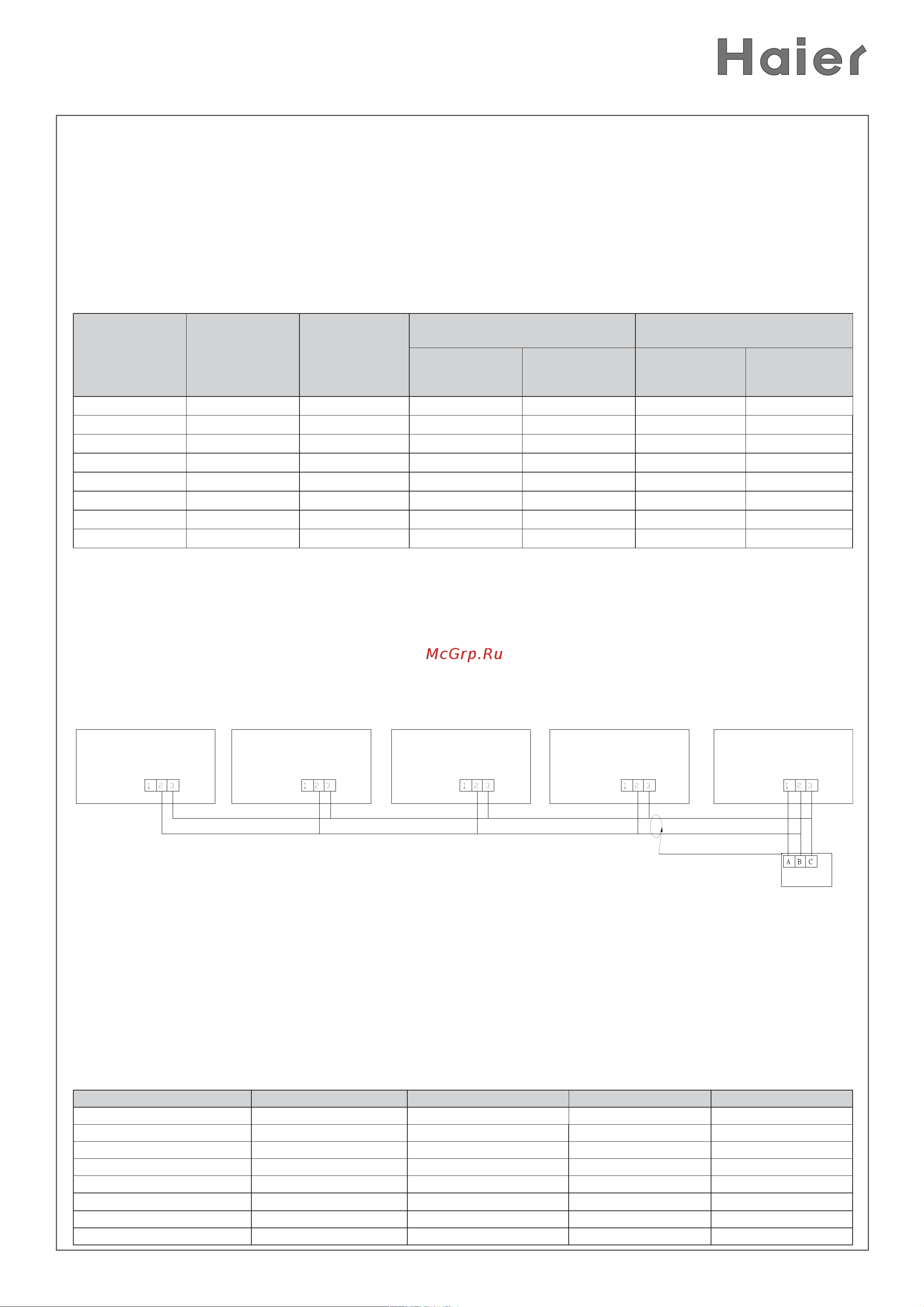

Haier HCFU-18CF03 [29/40] При подключении группы блоков необходимо произвести следующие настройки 1 установить тумблер 1 на дип переключателе sw3 в позицию 0 off для всех подключаемых блоков 2 установить тумблер 3 на дип переключателе sw5 в позицию 1 on для главного блока ма стера и 0 off для подчиненных блоков 3 задать групповые адреса для блоков с помощью тумблеров с1 по 4 на дип переключателе sw1 в соответствии с таблицей главный блок должен иметь адрес 1 и соответственно все пе реключатели на sw1 в положении off остальные блоки должны иметь последовательно задан ные адреса от 2 до 16

Кондиционеры напольно подпотолочного типа 1

Для обеспечения правильного монтажа внимательно изучите данные меры по обеспечению безопасности в данном руководстве меры предосторожности подразделяются на предупреждения и предостережения следите за соблюдением всех указываемых мер предосторожности все они важны для обеспечения безопасности предупреждения несоблюдение любого из предупреждений может привести к таким последствиям как серьезные травмы или гибель людей предостережения несоблюдение любого из предостережений может привести к серьезным последствиям по окончании монтажа проверьте правильность его выполнения предоставляйте пользователю соответствующие инструкции по использованию оборудования и уходу за ним 4

Инструкция по монтажу hcfu 4

Меры по обеспечению безопасности 4

Предупреждения 4

Www daichi ru 5 5

Инструкция по монтажу hcfu 5

Предупреждения 5

Www daichi ru 6 6

Инструкция по монтажу hcfu 6

Технические характеристики 6

Теплоизоляционные материалы 7

Трубопроводы для хладагента 7

Www daichi ru 8 8

Для удобства выполнения работ перед прокладкой труб их следует изолировать убедитесь что отсутствуют зазоры между стыками теплоизоляционных трубок 8

Инструкция по монтажу hcfu 8

Комплектация аксессуаров 8

Габариты внутренних блоков 9

Монтаж внутреннего блока 9

Установка внутреннего блока 10

Процедура установки 11

Монтаж дополнительного оборудования 13

Габариты наружных блоков 14

Монтаж наружного блока 14

Установка наружного блока 15

Развальцовка 16

Www daichi ru 17 17

Для прокладки дренажной магистрали используйте твердую хлорвиниловую трубку с вну тренним диаметром 26 мм соединять хлорвиниловую трубку с дренажным патрубком необхо димо через гибкий переходник во избежание повреждений патрубка или протечек конденсата переходник и магистраль необходимо теплоизолировать фиксация дренажной магистрали должна быть через каждые 1 5 2 м 17

Дренажная система 17

Дренажный трубопровод должен быть установлен с уклоном не менее 1 100 в наружную сторо ну дренажный трубопровод должен быть как можно короче размер дренажной трубы должен быть не меньше чем соединительный размер дренажной трубы внутреннего блока кондицио нера 1 у моделей hcfu 18 дренажный поддон имеет для под соединения дренажной магистрали два патрубка на вы бор не используемый патрубок необходимо заглушить у моделей hcfu 28 42 дренажный поддон имеет один па трубок с правой стороны 17

Закрутите накидную гайку а затем затяните ее двумя гаечными ключами обычным и динамоме трическим 17

Инструкция по монтажу hcfu 17

Нанесите масло на развальцованную часть 17

Подсоедините дренажный шланг к патрубку дренажного поддона и зафиксируйте его пластиковым хомутом стяжкой 17

Проверьте место соединения на утечку газообразного хлада гента затем изолируйте его теплоизоляционными трубками входящими в комплект и затяните пластиковые хомуты стяжки на краях этих трубок 17

Соблюдайте уклон не менее 1 100 и не допускайте про гибов на дренажной магистрали 17

Установите развальцованные трубы соосно со штуцером 17

Электромонтажные работы 19

Опрессовка системы 21

Вакуумирование холодильного контура 22

Тестовый запуск системы 23

Дозаправка системы фреоном 24

Www daichi ru 25 25

Во избежание преждевременного выхода из строя кондиционера а также для упрощения процесса диагностики в случае его неправильной работы рекомендуем что бы после монта жа кондиционера была заполнена карта контрольных замеров таблица заполняется предста вителем компании осуществлявшей монтаж кондиционера 25

Замеры в процессе работы 25

Замеры перед включением 25

Инструкция по монтажу hcfu 25

Контрольные замеры 25

Www daichi ru 26 26

Диагностика системы 26

Инструкция по монтажу hcfu 26

Коды ошибок 26

Необходимые инструменты и оборудование для тестирования системы крестовые и шлицевые отвертки гаечные ключи кусачки клещи тестер термометр манометр и т п перед тем как приступить к поиску неисправностей и ремонту перед тем как приступить к поиску неисправностей и ремонту проверьте следующие явле ния нормальны и не являются неисправностями системы 26

Поиск и устранение неисправностей 26

Www daichi ru 27 27

Инструкция по монтажу hcfu 27

Перед звонком в сервисную службу пожалуйста проверьте сначала следующие этапы 27

Инструменты для монтажа 28

Приложения 28

Www daichi ru 29 29

Если для управления кондиционером используется проводной пульт управления то необходи мо установить тумблер 1 на дип переключателе sw3 в позицию 0 off если инфракрасный то в позицию 1 on если проводной пульт yr e12 используется для управления группой кондиционеров максимум 16 блоков в группе то к первому внутреннему блоку подключается три провода а к остальным только два провода шлейфом провод должен быть экранированным 29

Инструкция по монтажу hcfu 29

Кондиционеры серии unitary r 22 имеют возможность подключения центрального пульта управления ycz a001 и недельного таймера ycs a001 в зависимости от модели подключение к внутреннему блоку осуществляется непосредственно к плате или через адаптер ycj a001 кроме того адаптер ycj a001 может использоваться как согласователь работы двух кондицио неров в некоторых моделях имеется возможность подключения проводного пульта управления yr e12 который также может использоваться как групповой пульт управления смотрите табли цу 29

При подключении группы блоков необходимо произвести следующие настройки 1 установить тумблер 1 на дип переключателе sw3 в позицию 0 off для всех подключаемых блоков 2 установить тумблер 3 на дип переключателе sw5 в позицию 1 on для главного блока ма стера и 0 off для подчиненных блоков 3 задать групповые адреса для блоков с помощью тумблеров с1 по 4 на дип переключателе sw1 в соответствии с таблицей главный блок должен иметь адрес 1 и соответственно все пе реключатели на sw1 в положении off остальные блоки должны иметь последовательно задан ные адреса от 2 до 16 29

Системы управления 29

Www daichi ru 30 30

Заземление 30

Инструкция по монтажу hcfu 30

Кабель 30

Позиции дип переключателей при адресации блоков 30

При использовании карты включения выключения например гостиничные номера необходи мо установить тумблер 4 на дип переключателе sw2 в позицию 0 off при этом управление включением выключением кондиционера может осуществляться как с помощью пульта так и с помощью карты при положении 1 on карта не активна к центральному пульту управления возможно подключить максимум 128 блоков или 128 групп по 16 блоков при этом каждый из них должен иметь свой центральный адрес важно чтобы адреса в системе не повторялись при наличии группы в системе центральный адрес задается только на главном блоке мастере после производится групповая адресация подчиненных блоков адресация для моделей hcfu 18cf hf03 производится с помощью восьмипозицион ного дип переключателея на адаптере ycj a001 подробнее смотри инструкцию к адаптеру у остальных моделей с помощью четырехпозиционных дип переключателей sw 1 и sw 2 на пла те внутреннего блока для подключения необходимо использовать экранированный двухжильный кабель сечение 30

Примечание на пульте управления yr e12 есть джампер j01 который отвечает за выбор режима работы пульта индивидуальный или групповой при индивидуальном управлении он должен быть разомкнут при групповом замкнут 30

Www daichi ru 31 31

Инструкция по монтажу hcfu 31

Hcfu 18hf03 34

Www daichi ru 34 34

Внутренние блоки hcfu 18cf03 34

Инструкция по монтажу hcfu 34

Плата управления 34

Электрические схемы 34

Hcfu 28cf03 hcfu 28hf03 hcfu 42cf03 hcfu 42hf03 35

Hcfu 42ch03 hcfu 42hk03 35

Www daichi ru 35 35

Инструкция по монтажу hcfu 35

Плата управления 35

Hcfu 28cf03 36

Www daichi ru 36 36

Инструкция по монтажу hcfu 36

Наружные блоки hcfu 18cf03 hcfu 18hf03 36

Hcfu 28hf03 37

Hcfu 42cf03 37

Www daichi ru 37 37

Инструкция по монтажу hcfu 37

Hcfu 42ch03 hcfu 42hk03 38

Hcfu 42hf03 38

Www daichi ru 38 38

Инструкция по монтажу hcfu 38

Дренажные помпы 39
