www.daichi.ru
9
ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
МОНТАЖ ВНУТРЕННЕГО БЛОКА

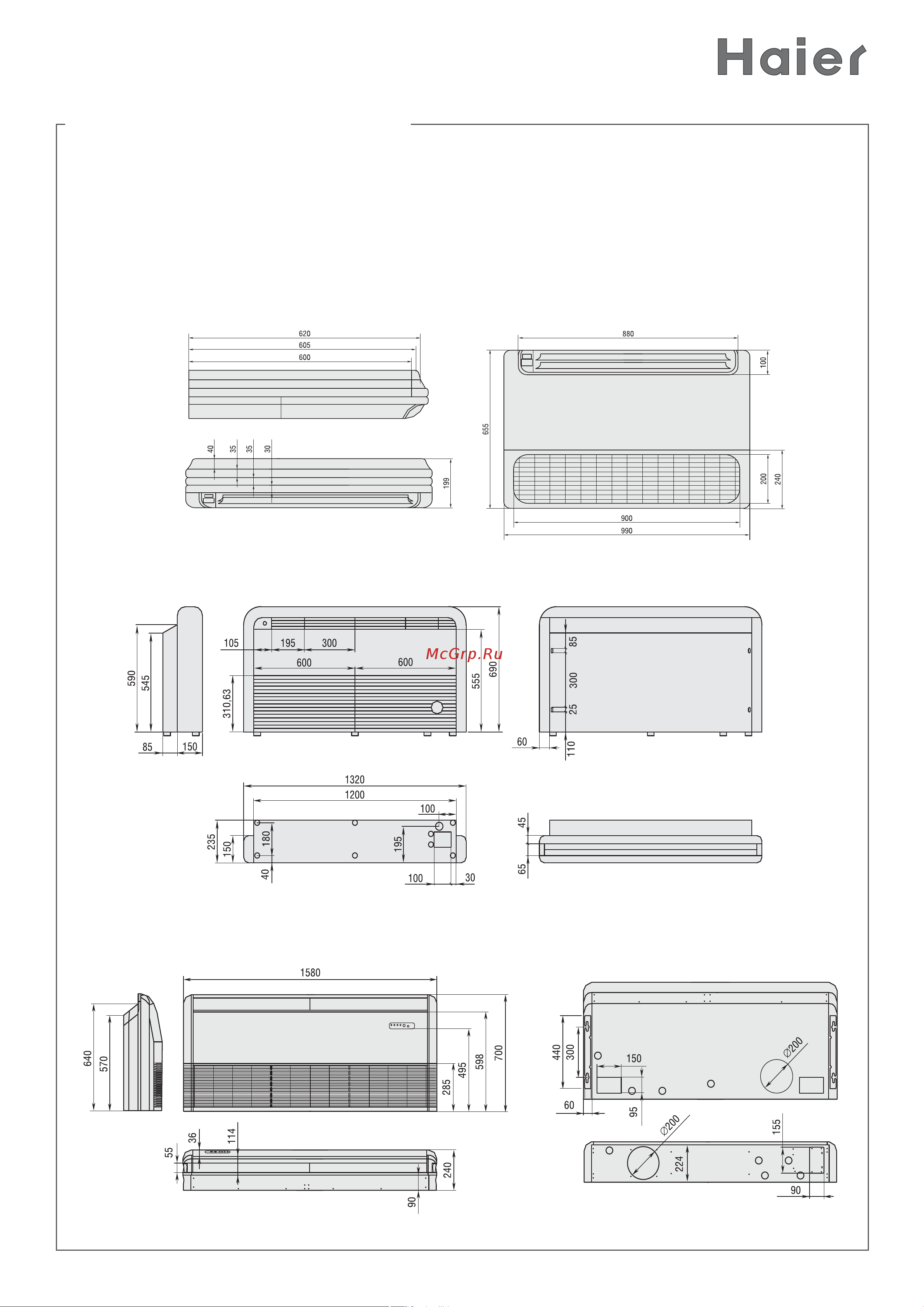

ГАБАРИТЫ ВНУТРЕННИХ БЛОКОВ
HCFU-18CF03, HCFU-18HF03
Перед принятием решения о месте установки получите согласие пользователя.
В этом руководстве нельзя учесть всех возможных случаев, поэтому при появлении у вас каких-
либо вопросов свяжитесь с ближайшим сервисным центром компании-дистрибьютора или ав-
торизованным дилером, представляющим компанию Haier.
HCFU-28CF03, HCFU-28HF03
HCFU-42CF03, HCFU-42CH03, HCFU-42HF03, HCFU-42HK03
