www.daichi.ru
17

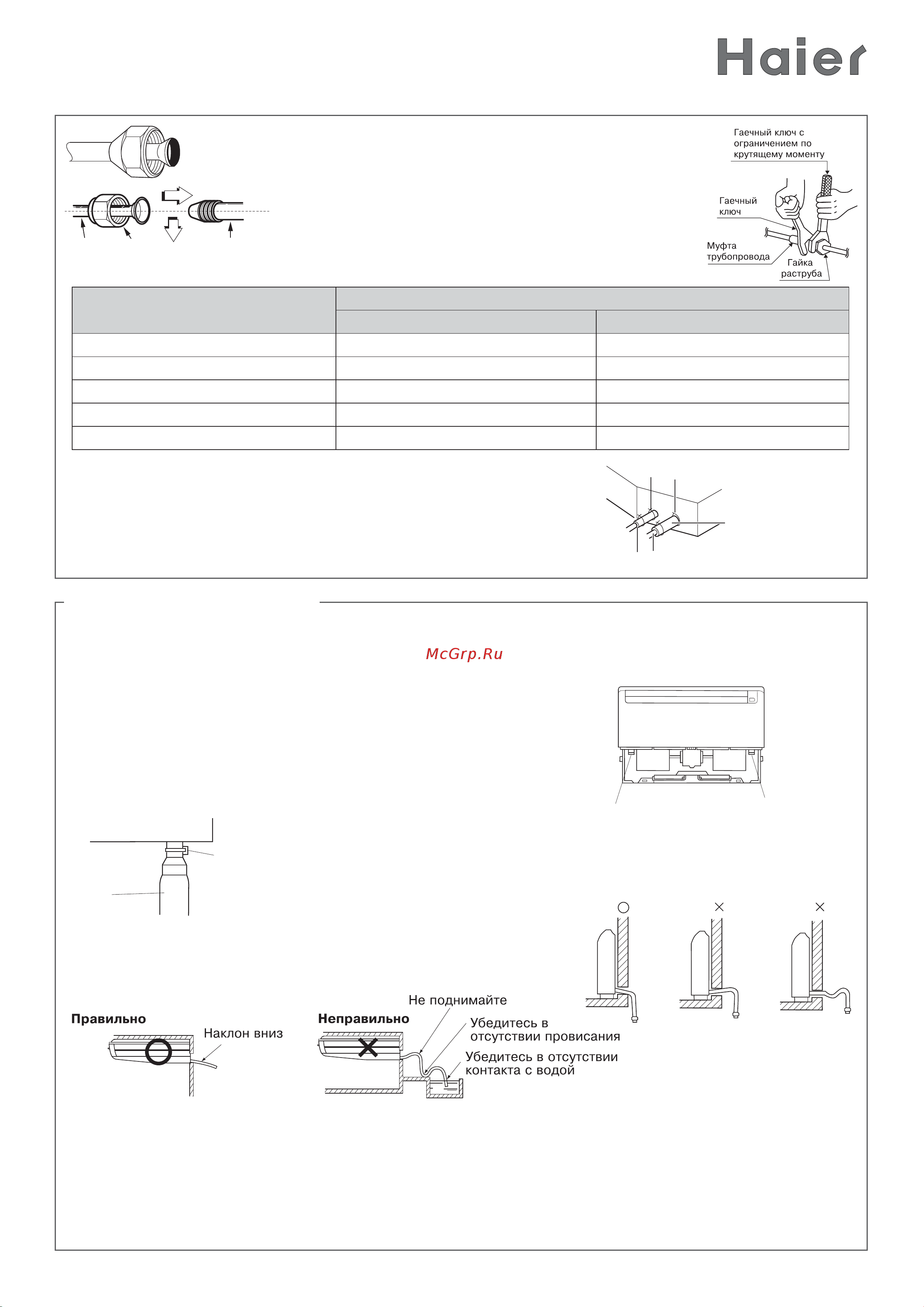

ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
6. Нанесите масло на развальцованную часть.
7. Установите развальцованные трубы соосно со штуцером.
Закрутите накидную гайку, а затем затяните ее
двумя гаечными ключами – обычным и динамоме-
трическим.
Диаметр трубы (мм)
Крутящий момент
кгс мН см
1/4" (Ø6,4) 144–176 1440–1720
3/8" (Ø9,5) 133–407 3270–3990
1/2" (Ø 12,7) 504–616 4950–6030
5/8" (Ø15,88) 630–770 6180–7540
3/4" (Ø19,05) 990–1210 9270–11860
Проверьте место соединения на утечку газообразного хлада-
гента, затем изолируйте его теплоизоляционными трубками,
входящими в комплект и затяните пластиковые хомуты-стяжки
на краях этих трубок.
Трубка
Накидная
гайка
Патрубок
внутреннего блока
Теплоизоляционная
трубка
ХомутPстяжка
Трубопровод
ДРЕНАЖНАЯ СИСТЕМА
Дренажный трубопровод должен быть установлен с уклоном не менее 1/100 в наружную сторо-
ну. Дренажный трубопровод должен быть как можно короче. Размер дренажной трубы должен
быть не меньше, чем соединительный размер дренажной трубы внутреннего блока кондицио-
нера.
1. У моделей HCFU-18 дренажный поддон имеет для под-
соединения дренажной магистрали два патрубка на вы-
бор. Не используемый патрубок необходимо заглушить. У
моделей HCFU-28,42 дренажный поддон имеет один па-
трубок с правой стороны.
2. Подсоедините дренажный шланг к патрубку дренажного
поддона и зафиксируйте его пластиковым хомутом-стяжкой.
3. Соблюдайте уклон не менее 1/100 и не допускайте про-
гибов на дренажной магистрали.
4. Для прокладки дренажной магистрали используйте твердую хлорвиниловую трубку с вну-
тренним диаметром 26 мм. Соединять хлорвиниловую трубку с дренажным патрубком необхо-
димо через гибкий переходник во избежание повреждений патрубка или протечек конденсата.
Переходник и магистраль необходимо теплоизолировать. Фиксация дренажной магистрали
должна быть через каждые 1,5-2 м.
Дренажный патрубок
Дренажный патрубок
Дренажный поддон
Дренажная
трубка
Пластиковый
хомут'стяжка
