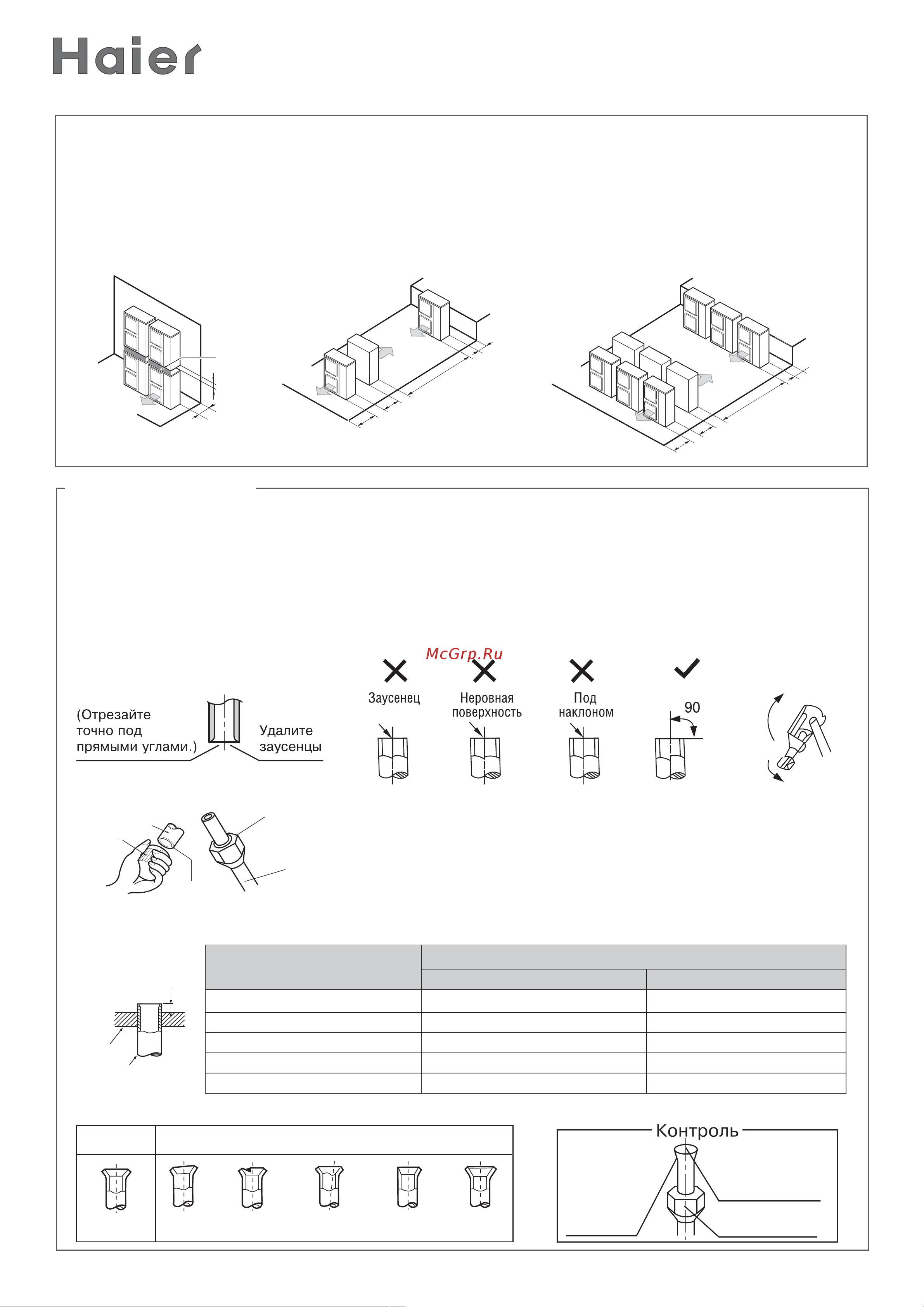

![Haier HCFU-28HF03 [16/40] Развальцовка](/views2/1807719/page16/bg10.png)
ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
16
Шум и воздушный поток от наружного блока не должны мешать соседям владельца кондицио-
нера (не размещайте блок возле соседских окон).
Если наружные блоки устанавливаются друг над другом – необходимо обеспечить расстояние
между ними минимум 100мм, что необходимо для прокладки дренажного трубопровода верх-
него блока.
В случае установки нескольких блоков в ряд (например, на крыше) соблюдайте рекомендован-
ные расстояния между ними.
≥200
(300)
100
A
≥500
≥100
(200)
≥1000
≥50
(100)
≥1000
≥400 (600 )
≥2000
РАЗВАЛЬЦОВКА
Основная причина утечки хладагента из фреонового трубопровода кондиционера – некаче-
ственная развальцовка труб. Выполняйте развальцовку, как описано ниже.
1. Измерьте расстояние между внутренним и внешним блоками кондиционера.
2. Отрежьте трубы длиной чуть больше, чем расстояние между блоками. Произведите обрезку
трубопровода труборезом строго под прямым углом и удалите заусенцы, расположив трубо-
провод фаской вниз, во избежание попадания стружки внутрь трубы.
3. Отсоедините накидные гайки, прикрепленные к внутренне-
му и наружному блокам кондиционера. Затем установите их
на трубки, с которых уже удалены заусенцы и надета теплои-
золяция.
4. Плотно закрепите медную трубку в струбцине в соответствующее диаметру трубы отвер-
стие. Размер зажима зависит от диаметра трубы.
Наружный диаметр, мм
А (мм)
Максимум Минимум
6,35 1,3 0,7
9,53 1,6 1,0
12,7 1,8 1,0
15,88 2,4 2,2
19,05 3 2,7
5. Развальцуйте конус на конце трубы и проконтролируйте правильность его выполнения.
Накидная гайка
Медная трубка
Торец
б
Трубопровод
Развертка
0
A
Обжимка
Медная труб
а
Конец трубы должен
быть равномерно
расширен в виде
окружности идеальной
формы.
Проконтролируйте
установку
гайки раструба.
На внутренней
поверхности
конуса не
должно быть
механических
дефектов
Правильно
Не допускается
Косой
срез
Зазубрины
от риммера
Вмятины
от обжима
Неравномерный
конус
Длинный
конус
