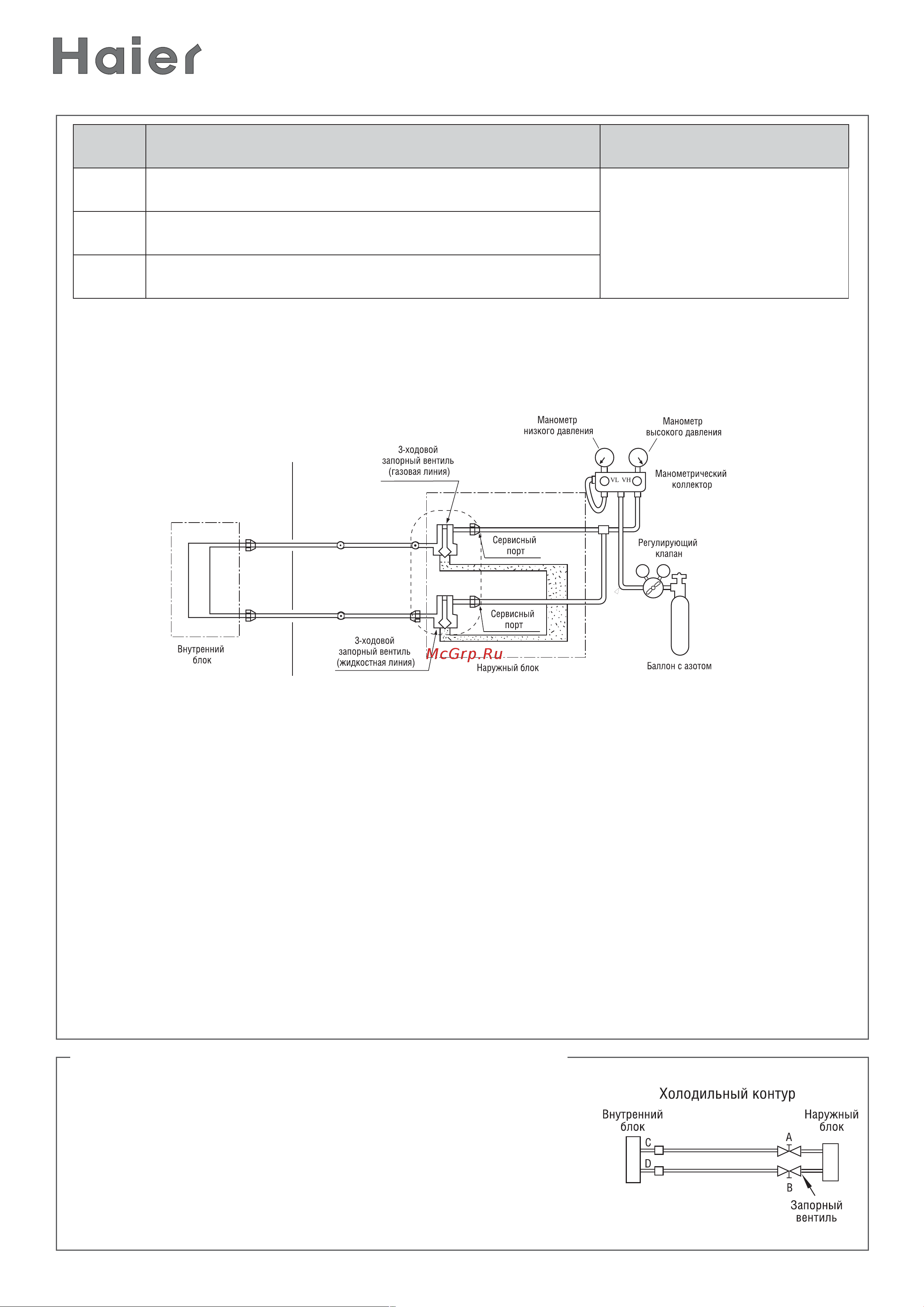

ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
22
№ Этап (поэтапная подача давления)
Стандартные условия
испытания
1
Подать избыточное давление 3 кгс/см
2
более чем на 3 минуты
для проверки на отсутствие значительных утечек
Отсутствие падения давления2
Подать избыточное давление 15 кгс/см
2
более чем на 3 минуты
для проверки на отсутствие утечек
3
Подать избыточное давление 28 кгс/см
2
более чем на 24 часа
для проверки на отсутствие микротрещин
Измерение давления
Подайте избыточное давление 28 кгс/cм
2
более чем на 24 часа и проверьте, нет ли падения
давления. Если давление упадет, его следует скорректировать. При невозможности установки
требуемого давления уже на первом этапе, необходимо выявить утечку и устранить ее.
Метод корректировки
Если имеется разница в 1 °C по температуре, разница по давлению составит 0,1 кгс/cм
2
.
Формула исправления: действительное значение = давление на этапе подачи давления +
(температура на этапе подачи давления – зарегистрированная температура) х 0,1 кгс/cм
2
.
Для того чтобы увидеть, падает ли давление, сравните скорректированную величину и величи-
ну подаваемого давления.
При падении давления ищите места утечки на трех этапах.
Определите наличие утечки на слух: можно слышать громкий шум в месте утечки.
Определите наличие утечки на ощупь: поместите ладони на соединение трубопровода и нащу-
пайте утечку.
Определите наличие утечки с помощью мыльного раствора: на месте утечки будут образовы-
ваться мыльные пузырьки.
Определите наличие утечки хладагента с помощью течеискателя. Установите давление фрео-
на равным 3 кгс/см
2
.
Подайте азот под давлением до 5 кгс/см
2
(смешанный состав фреона и азота).
Если утечка не обнаружена, продолжайте подавать давление до 28 кгс/см
2
, а затем вновь про-
ведите проверку.
ВАКУУМИРОВАНИЕ ХОЛОДИЛЬНОГО КОНТУРА
Наличие в холодильном контуре влаги или воздуха приводит к
нежелательным последствиям негативного характера. Поэто-
му необходимо проверить внутренний блок и фреоновый тру-
бопровод на наличие утечек, и полностью удалить из системы
влагу, воздух и другие неконденсирующиеся примеси.
Проверьте каждую трубку холодильного контура (жидкостную
и газовую линии), убедитесь, что все трубки подключены пра-
вильно.
газ
жидкость
