ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
HCFU-42CF03, HCFU-42CH03, HCFU-42HK03: 4 x 2,5
мм
2
, питание подается на наружный блок, для модели
HCFU-42CF03 дополнительно прокладывается провод
подключения датчика защиты по низкому давлению.
HCFU-42HF03: 6 x 2,5 мм
2
, питание подается на
наружный блок, дополнительно прокладывается
провод подключения датчика защиты по низкому
давлению и разморозки наружного блока.
Подключение наружного блока
1.Снимите крышку электрического отсека наружного блока.
2.Подключите соединительные провода к контактам так, чтобы цифры,
указанные на контактах внутреннего и наружного блоков, совпадали.
Выполняя работы по подключению, руководствуйтесь пунктами,
приведенными в описании подключения внутреннего блока.
Крышка
Винт

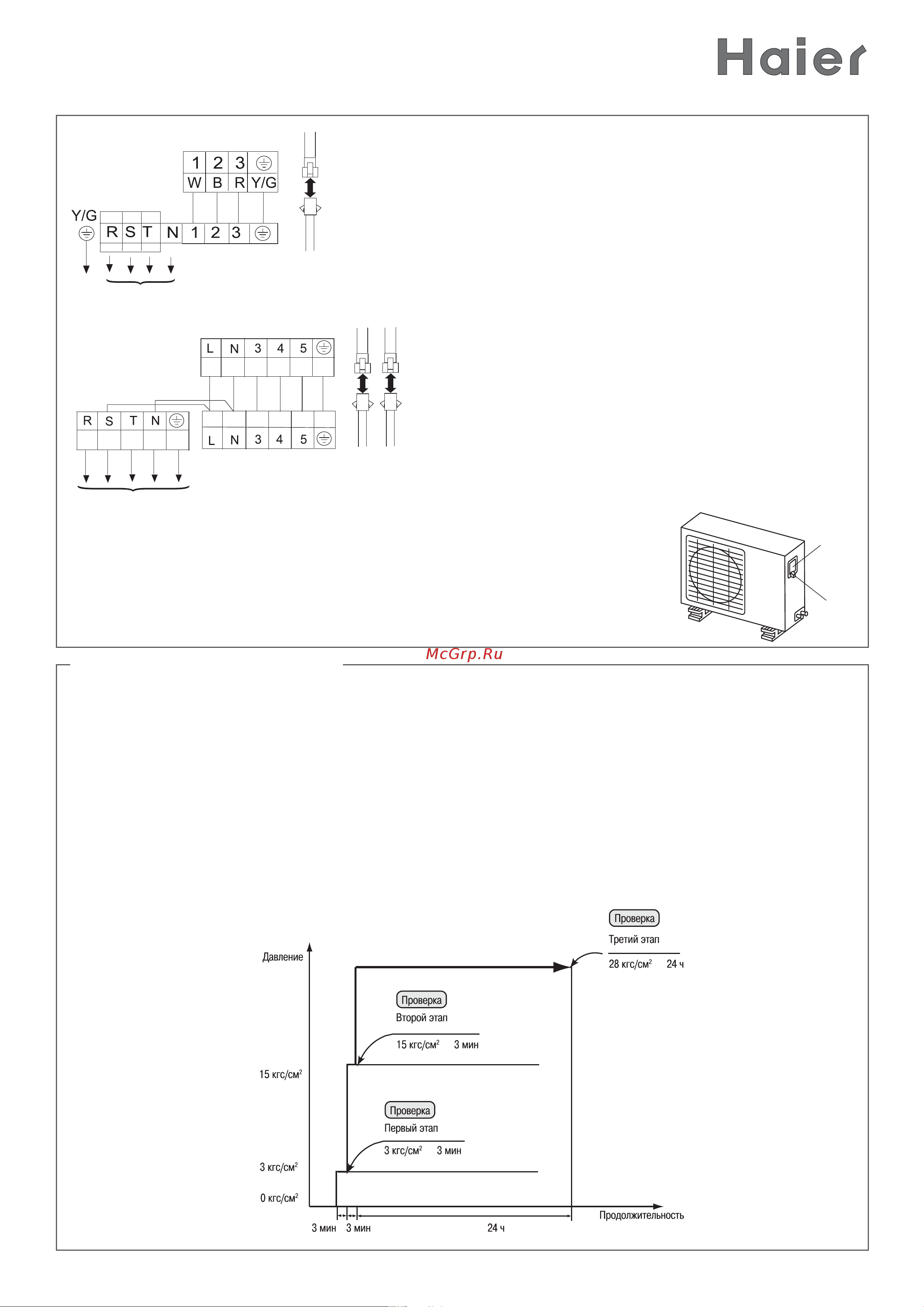

ОПРЕССОВКА СИСТЕМЫ
Проведение операции под давлением
Во время опрессовки вентили на линиях газообразного и жидкого хладагента должны быть
полностью закрыты. В связи с тем, что азот может проникнуть в циркуляционную систему на-
ружного блока, перед проведением операции под давлением проверьте затяжку запорных вен-
телей.
Давление необходимо подавать медленно и со стороны линий газообразного и жидкого хлада-
гента (при наличии сервис-порта).
Длительность третьего этапа опрессовки должна составлять более 24 часов.
Циклограмма опрессовки
Контрольная схема поэтапной подачи давления
.
.
..
Внутренний блок
Наружный блок
ПИТАНИЕ
OL
OL
Te
Внутренний блок
Наружный блок
ПИТАНИЕ
