ИНСТРУКЦИЯ ПО МОНТАЖУ HCFU
www.daichi.ru
20
9. Присоединяйте провода заземления к соответствующим
контактным выводам.
10. Протягивайте провода для их надежной фиксации и да-
лее закрепляйте провода держателем проводов.

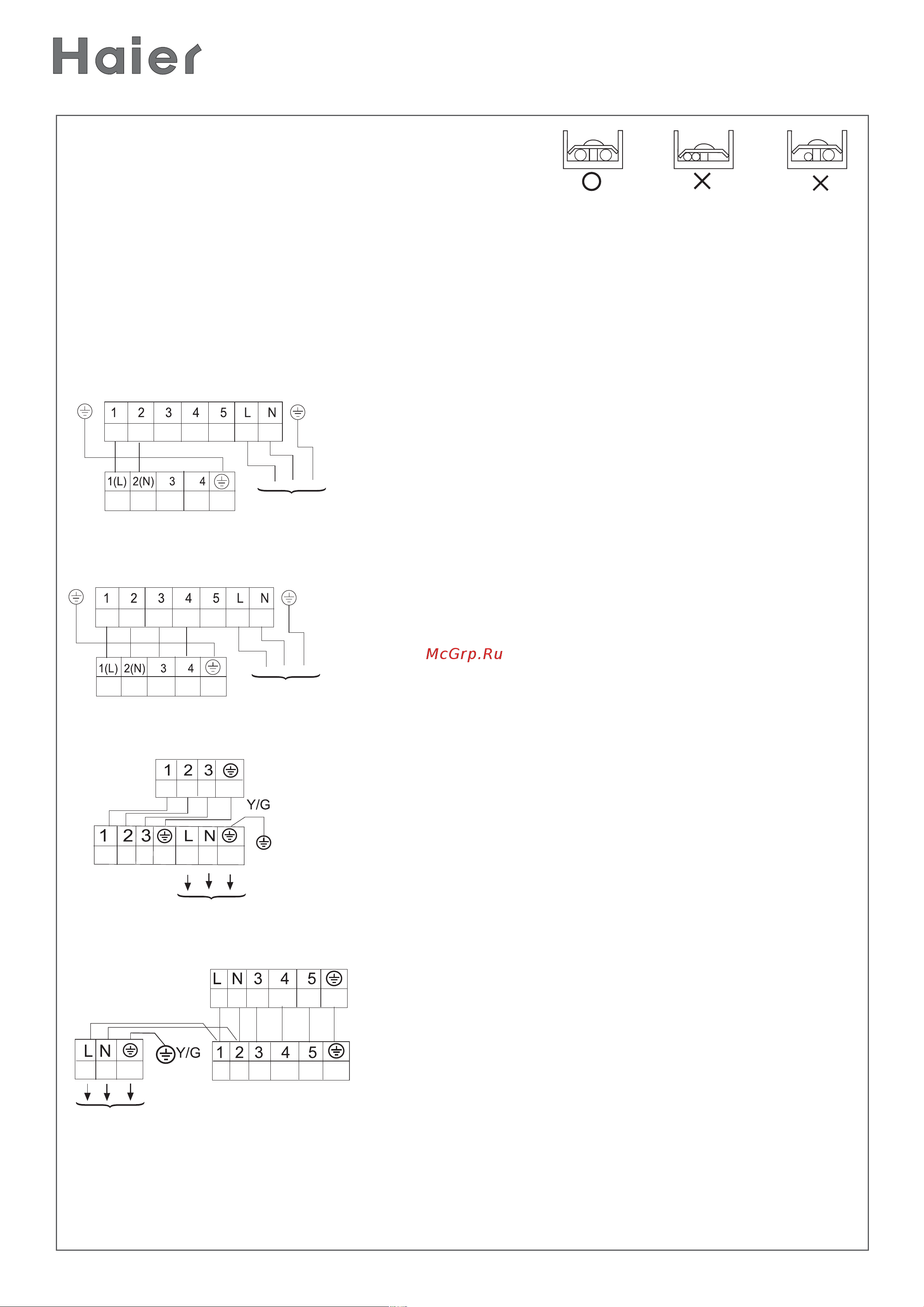

Межблочные соединения
С некоторыми моделями помимо межблочных проводов прокладываются дополнительные про-
вода подключения датчиков наружного блока.
HCFU-18CF03: 3 x 2,5 мм
2
, питание подается на вну-
тренний блок.
HCFU-18HF03: 5 x 2,5 мм
2
, питание подается на вну-
тренний блок.
HCFU-28CF03: 4 x 2,5 мм
2
, питание подается на наруж-
ный блок.
HCFU-28HF03: 6 x 2,5 мм
2
, питание подается на наруж-
ный блок.
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
ПИТАНИЕ
Внутренний блок
Наружный блок
ПИТАНИЕ
