HCFU-18HF03

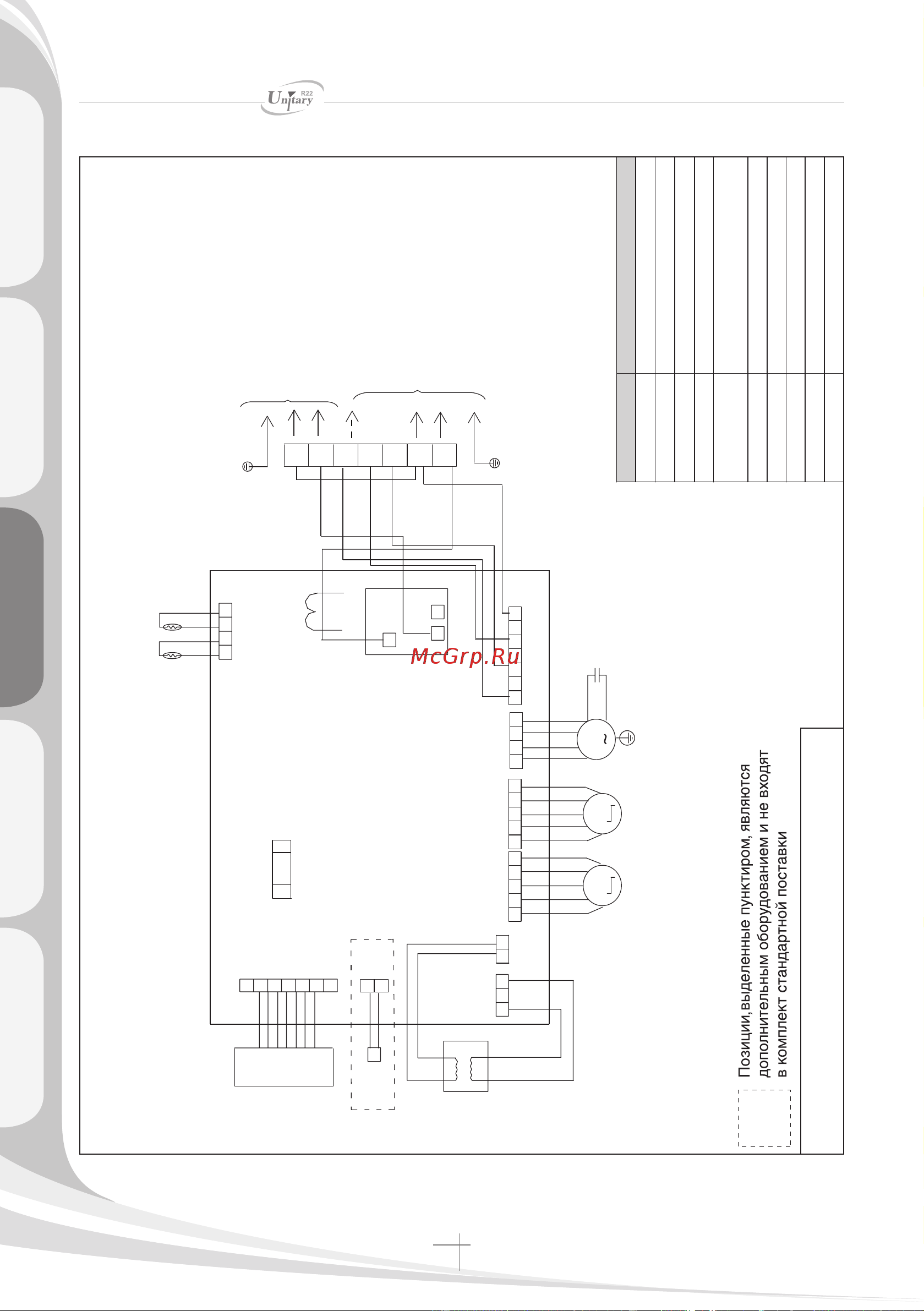

Электрические схемы
Y/G: желтозеленый; W: белый; R: красный; B: черный;
BR: Коричневый; BL: Синий; GR: Серый
0010577553
M
M
BL
BR
CN7
CN5CN6
CN1
CN2
CN9
CN8
W
B
TA
TC
M
CN3
1 2 3 4 5 L N
Y/G
TR
AD
SM1
SM2
FM
CF
RL
Приемник
инфракрасного
сигнала
MC
Y/G
BR
GR
R
CN4
Предохранитель
250 В 3,15 А
Плата управления
Межблочная
связь
Электропитание
1 фаза и нейтраль,
220 В 50 ГЦ
Обозначение Наименование
MC Магнитный контактор
RL Реле
FM Мотор вентилятора
CF Конденсатор
SM1, SM2
Электродвигатель привода
жалюзи
TR Трансформатор
AD Адаптер
TA Термистор окружающей среды
TC Термистор на трубе
RL Реле
