296
Системы Unitary R22
Монтаж внутреннего блока канального типа
Место установки внутреннего блока
Место установки блока должно отвечать всем нижеперечисленным условиям и должно
быть согласовано с клиентом:
Блок должен быть размещен так, чтобы выходящий из него поток воздуха и издаваемый
им шум не беспокоили окружающих.
Необходимо обеспечить оптимальное распределение воздуха по всему помещению.
Для циркуляции воздуха не должно быть препятствий.
Конденсирующаяся влага должна беспрепятственно отводиться дренажной системой.
Подвесной потолок не должен иметь заметного уклона.
Должно быть достаточно свободного места для обслуживания и ремонта блока.
Длина трубопроводов, соединяющих внутренние и наружные блоки, не должна превышать
допустимых пределов.
Наружные и внутренние блоки, кабели питания и линии управления должны находиться
не ближе 1 метра от радио- и телевизионных приемников. Это необходимо для предотвраще-
ния помех в работе этих электроприборов. В зависимости от условий генерации электромаг-
нитных волн помехи возможны даже в том случае, когда расстояние превышает 1 метр.
Не размещайте под внутренним блоком предметы, чувствительные к влаге. Вода может
конденсироваться на блоке, если влажность воздуха превышает 80%, или капать из него,
если засорилось дренажное отверстие.
Не размещайте нагревательные приборы непосредственно под внутренним блоком.
В этом случае возможна деформация корпуса блока.
Блоки следует устанавливать в помещениях с высотой потолков не более 3 метров.

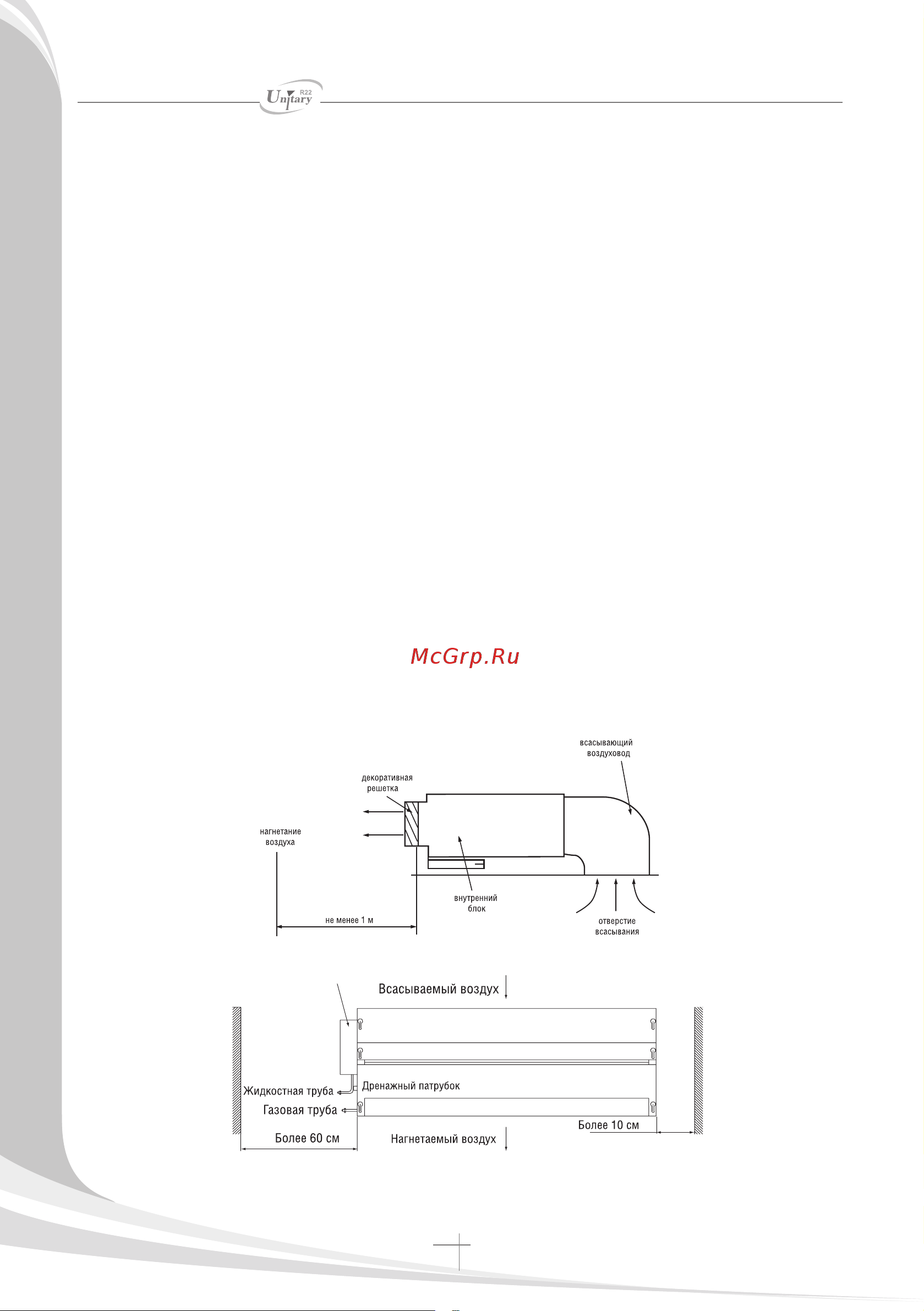

Необходимое место для установки низконапорного блока
Блок автоматики
Порядок монтажа
