314
Системы Unitary R22
Теплоизоляция
И
золяционный материал
Изоляционный материал должен выдерживать температуру трубопровода: не менее 70 °C
на линии высокого давления, не менее 120 °C на линии низкого давления.
Пример: нагрев и охлаждение – теплостойкий пенополиэтилен (выдерживает температуру
выше 120 °C). Только охлаждение – пенополиэтилен (выдерживает температуру выше 100 °C).
Выбор толщины изоляционного материала
Толщина изоляционного материала:
Диаметр трубопровода (мм) Толщина материала
Трубопровод хладагента Ø 6,4 –Ø19,05 10 мм
Трубопровод хладагента Ø 28,58 ≥15мм
Дренажный трубопровод Внутренний диаметр Ø 26 6 мм
Для удобства выполнения работ перед прокладкой труб их следует изолировать. Убедитесь,
что отсутствуют зазоры между стыками теплоизоляционных трубок.
Осторожно
•Запрещаетсявыпускатьхладагентватмосферу.
Следите за тем, чтобы хладагента не выпускался в атмосферу во время установки, переустановки или ремонта контура
хладагента.
•Призаправкехолодильнойсистемы,работающейнафреонеR22,дополнительнымхладагентомнеобходимоубедиться
в том, что он газообразный. Кроме того, рекомендуется заправлять систему медленно во избежание застопоривания ком-
прессора. Кондиционеры работающие на фреоне R22 дозаправляются фреоном находящимся в газообразном состоянии.
Для поддержки высокого давления в газовом баллоне в холодное время года нагрейте газовый баллон в теплой воде (с
температурой ниже 40 °С). Запрещается использовать открытый огонь или пар.

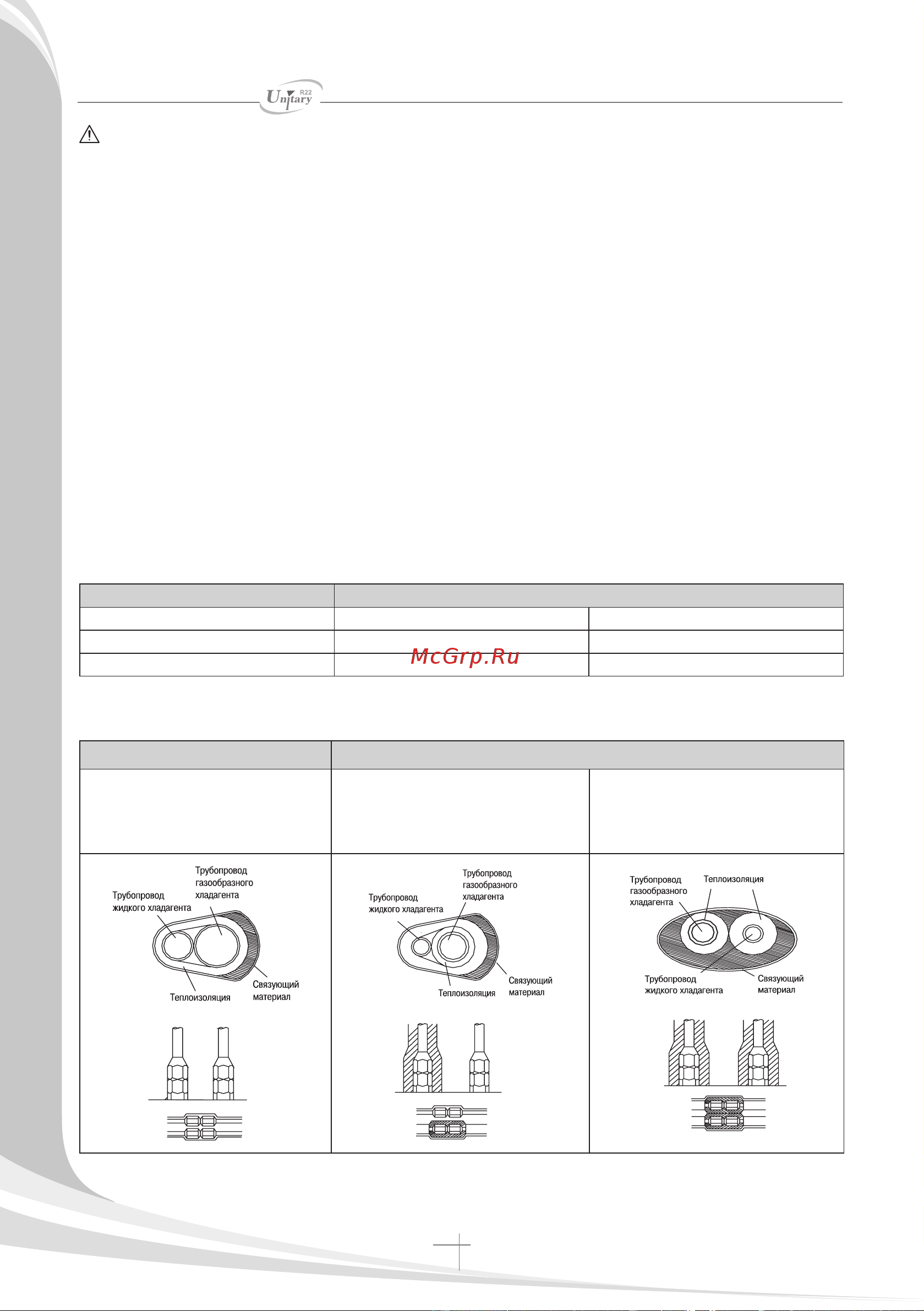

Порядок монтажа
Неправильно Правильно
Трубопроводы газообразного и жидкого
хладагента не рекомендуется класть вместе
при проведении работ по изолированию
Изолируйте трубопровод газообразного
хладагента (только охлаждение)
Изолируйте трубопроводы
газообразного и жидкого хладагента
