302
Системы Unitary R22

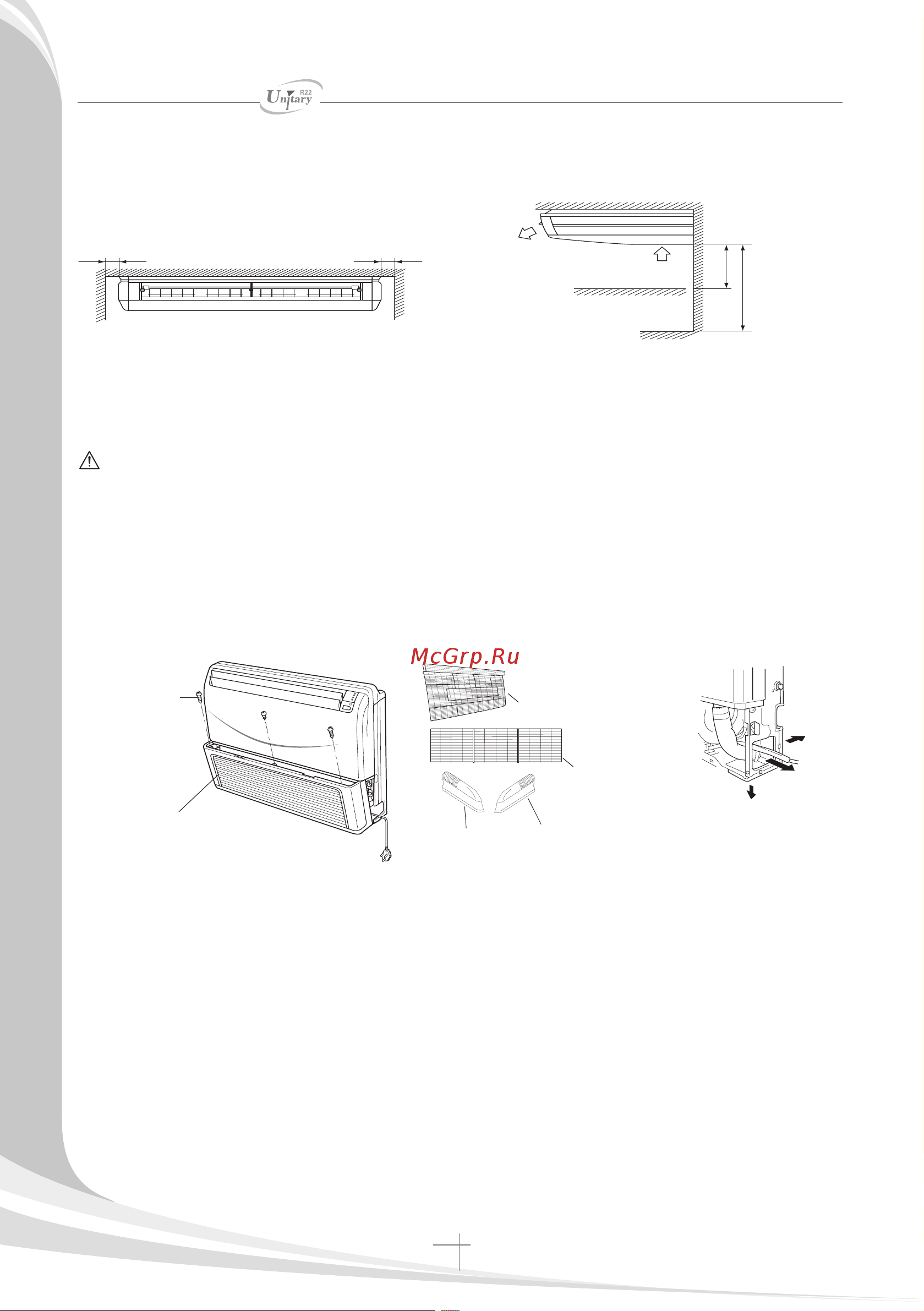

Необходимое место для установки универсального блока
Процедура установки внутреннего блока
Предупреждение
Убедитесь, что поверхность, к которой крепится кондиционер, достаточно прочная и выдержит его вес. Если поверхность
недостаточно прочная, кондиционер может упасть и стать причиной травм людей.
Неправильный монтаж может привести к падению кондиционера и несчастным случаям.
Перенося внутренний блок без упаковки не поднимайте блок держась за патрубки, резиновые части, теплоизоляцию и т.д.
1. Перед установкой внутреннего блока выньте фильтр, откройте и снимите воздухозабор-
ную решетку, затем снимите боковые панели. Выберите оптимальное направление для про-
кладки трассы и дренажной магистрали.
2. Установка на стене возможна для моделей HCFU-18 и HCFU-28, модели HCFU-42 до-
пускают только подпотолочную установку. Используя шаблон, отметьте необходимые
места под крепежные отверстия и отверстие для прокладки трассы в соответствии с при-
веденными размерами на шаблоне.
≥
≥
30 мм
≥
30 мм
Воздуховыпускное
отверстие
Пространство,
необходимое
для сервисного
обслуживания
Впуск воздуха
Заграждение
Пол
Не менее 2500 мм
над полом
Для установки
на высоте
300 мм
Воздухозаборная
решетка
Винт крепления
Возможные направления
подвода труб
Воздушный фильтр
Лицевая решетка
Боковые панели
Воздухозаборная
решетка
Винт крепления
Возможные направления
подвода труб
Порядок монтажа
