316
Системы Unitary R22
Уклон 1/100
11.5м
75 мм
Гибкий шланг
500 мм
300мм
1~1.5м
280
500 мм
220
Гибкий шланг
(входит в комплект)
Дренажный
трубопровод
Хомут
(входит в комплект)

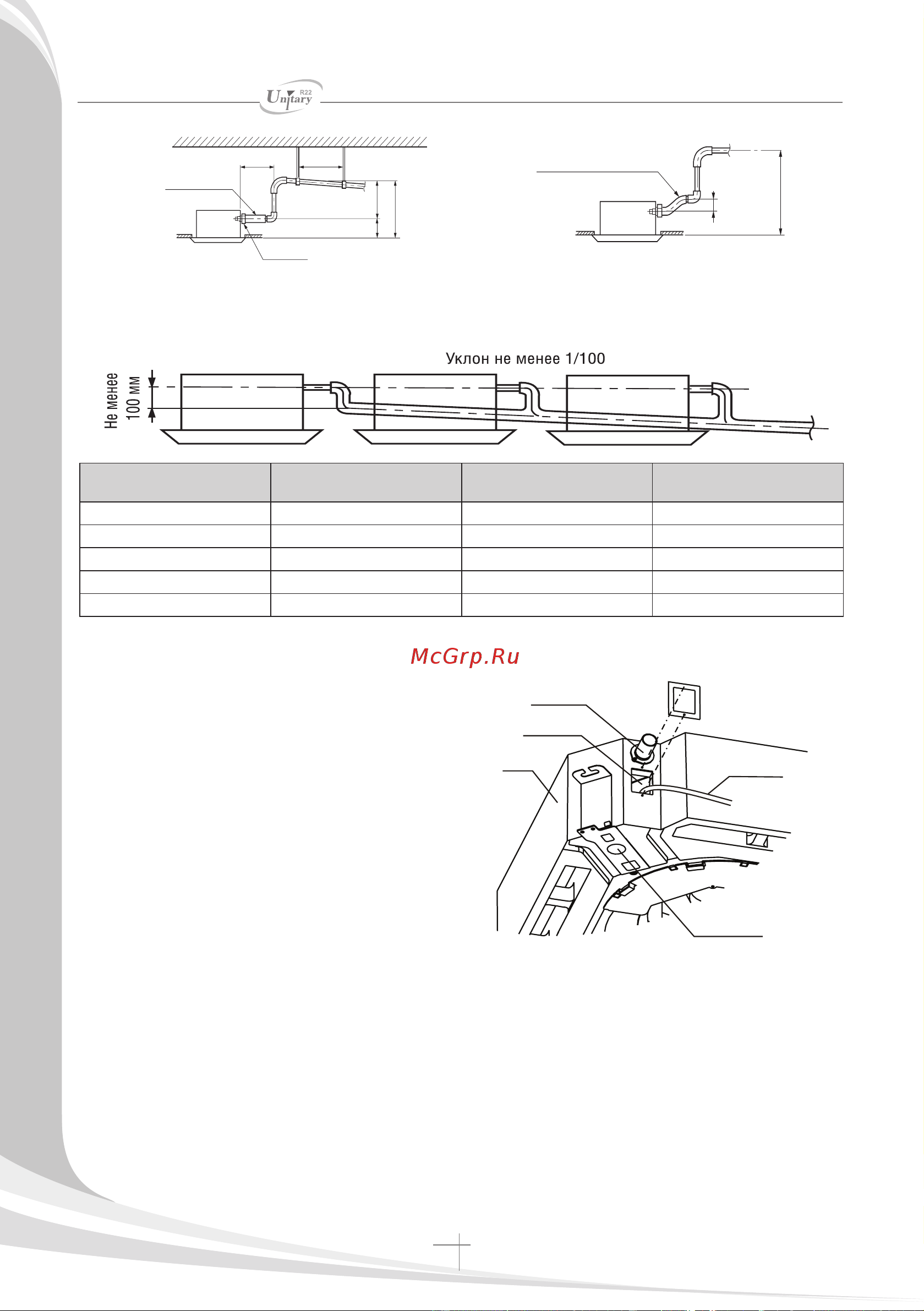

Порядок монтажа
4. При установке нескольких кондиционеров сделайте для них общую дренажную трассу.
При этом внутренние блоки с дренажным насосом и внутренние блоки без него должны
иметь разные дренажные системы.
Допустимое количество (уклон
1/100) · (л/ч)
Внутренний диаметр (мм) Толщина
Жесткий ПВХ V ≤ 14 Ø 25 3,0
Жесткий ПВХ 14 < V ≤ 88 Ø 30 3,5
Жесткий ПВХ 88 < V ≤ 175 Ø 40 4,0
Жесткий ПВХ 175 < V ≤ 334 Ø 50 4,5
Жесткий ПВХ 334 < V Ø 80 6,0
Диаметр объединяющих дренажных магистралей подбирается исходя из расчетов.
5. Для проверки дренажной системы, снимите
сервисную крышку, залейте 2000 мл воды в
панель водоприемника через отверстие для
входа воды. Включите электропитание и уста-
новите режим охлаждения. Проверьте работу
насоса и включите реле уровня воды. Про-
верьте звук работы насоса и одновременно
загляните в прозрачную жесткую трубку со
стороны выхода, чтобы проверить, нормаль-
но ли выходит вода.
Остановите работу кондиционера, отключите
электропитание и установите крышку в преж-
нее положение.
Через три минуты проверьте, есть ли отклонения в работе. Если дренажные магистрали
проложены неправильно, вода пойдет назад, начнет вспыхивать сигнальная лампа, возмож-
но даже переливание через край панели водоприемника. Вливайте воду, пока не появится
аварийный сигнал; немедленно проверьте, как насос перекачивает воду. Если уровень воды
не опустится ниже аварийного через 3 минуты, компрессор остановится. Отключите элек-
тропитание и слейте оставшуюся воду, затем включите кондиционер.
Соединительный
патрубок
Отверстие для
тестирования
Корпус
Трубка для заливки
Сливная пробка
