333
Введение
Технические характеристики
Подбор системы
Установка системы
Эксплуатация
www.daichi.ru

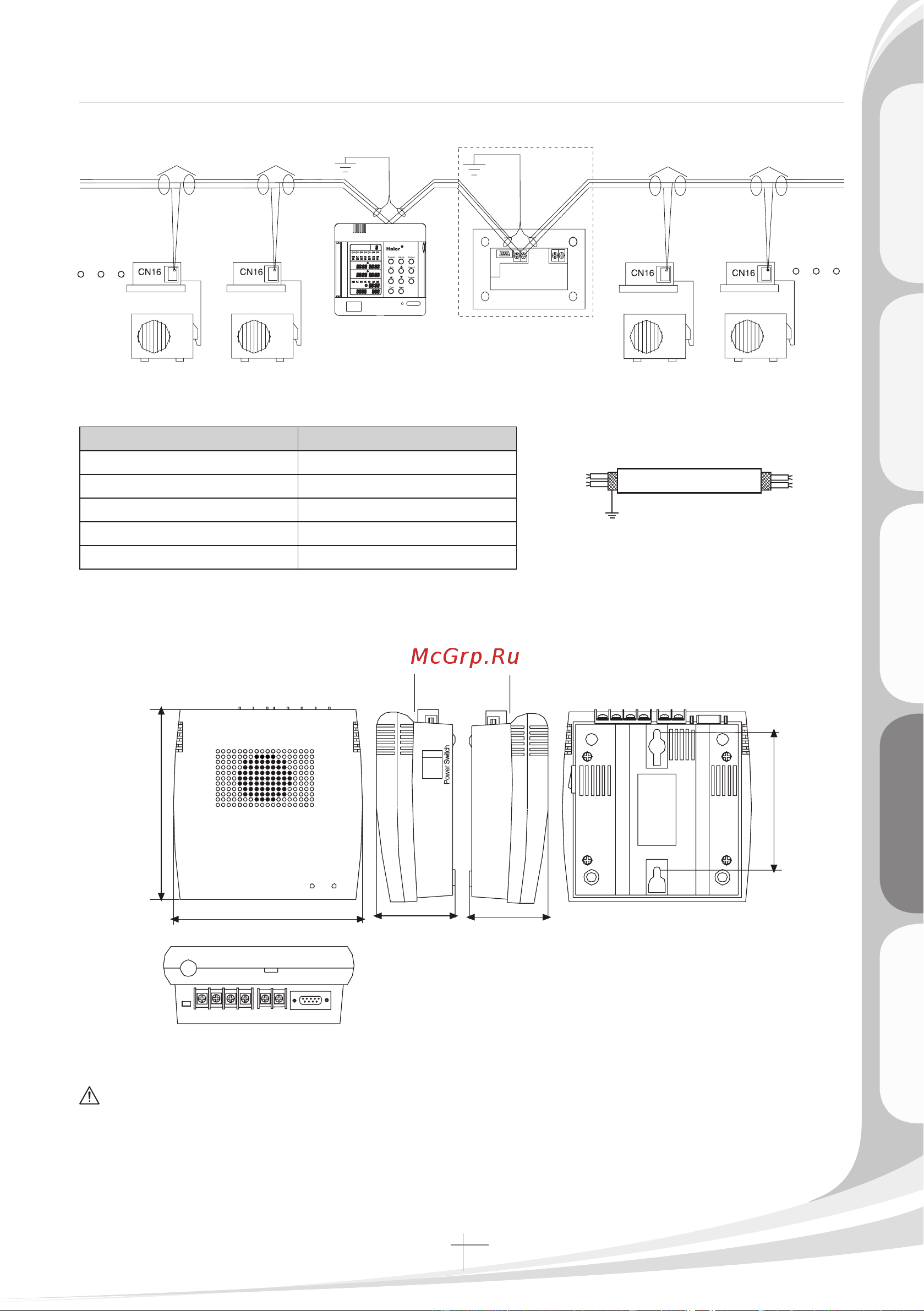

Установка системы
С блоками без адаптера YCJ-A001 (максимум 128 блоков)
Для подключения необходимо использовать экранированный двухжильный кабель, сече-
ние жил зависит от длины самого кабеля, а сам экран кабеля должен быть заземлен.
Длина провода, м Характеристики
< 100 0,3 мм2 х 2 МКЭШ
100 ≤ L < 200 0,5 мм2 х 2 МКЭШ
200 ≤ L < 300 0,75 мм2 х 2 МКЭШ
300 ≤ L < 400 1,25 мм2 х 2 МКЭШ
400 ≤ L < 600 2,0 мм2 х 2 МКЭШ
Установка адаптера для подключения центральных систем управления YCJ-A001
Габаритные размеры адаптера для подключения центральных систем управления
YCJ-A001
Кроме того данный адаптер может использоваться как согласователь работы двух конди-
ционеров.
Внимание
Hе все кондиционеры имеют возможность подключения адаптера YCJ-A001, следовательно, не все кондиционеры могут
работать через данный согласователь. Кроме того подключаемые к согласователю кондиционеры должны быть одина-
ковыми моделями.
кабель
заземление
57
100
B- B+ A- A+
B RS-485 A
RS-232
138
138
57
I
O
