Установка системы
использовании гибких воздуховодов не допускайте лишних изгибов и поворотов под углом
≥90 - это позволит уменьшить лишнее аэродинамическое сопротивление. На магистрали
отвода охлажденного воздуха воздухораспределительные короба и гибкие воздуховоды
должны быть также теплоизолированы.
4. Воздуховод для подмеса свежего воздуха подсоединяются к камере смешения на маги-
страли подвода воздуха. Не осуществляйте подмес непосредственно в подпотолочное про-
странство. Не используйте его в качестве воздуховода.
Монтаж внутреннего блока универсального и подпотолочного типов
Место установки внутреннего блока
Место установки блока должно отвечать всем нижеперечисленным условиям и должно
быть согласовано с клиентом:
Блок должен быть размещен так, чтобы выходящий из него поток воздуха и издаваемый
им шум не беспокоили окружающих.
Необходимо обеспечить оптимальное распределение воздуха по всему помещению.
Для циркуляции воздуха не должно быть препятствий.
Конденсирующаяся влага должна беспрепятственно отводиться дренажной системой.
Подвесной потолок не должен иметь заметного уклона.
Должно быть достаточно свободного места для обслуживания и ремонта блока.
Длина трубопроводов, соединяющих внутренние и наружные блоки, не должна превышать
допустимых пределов.
Наружные и внутренние блоки, кабели питания и линии управления должны находиться
не ближе 1 метра от радио- и телевизионных приемников. Это необходимо для предотвра-
щения помех в работе этих электроприборов. В зависимости от условий генерации электро-
магнитных волн помехи возможны даже в том случае, когда расстояние превышает
1 метр.
Не размещайте под внутренним блоком предметы, чувствительные к влаге. Вода может
конденсироваться на блоке, если влажность воздуха превышает 80%, или капать из него,
если засорилось дренажное отверстие.
Не размещайте нагревательные приборы непосредственно под внутренним блоком.
В этом случае возможна деформация корпуса блока.
Блоки следует устанавливать в помещениях с высотой потолков не более 3 метров

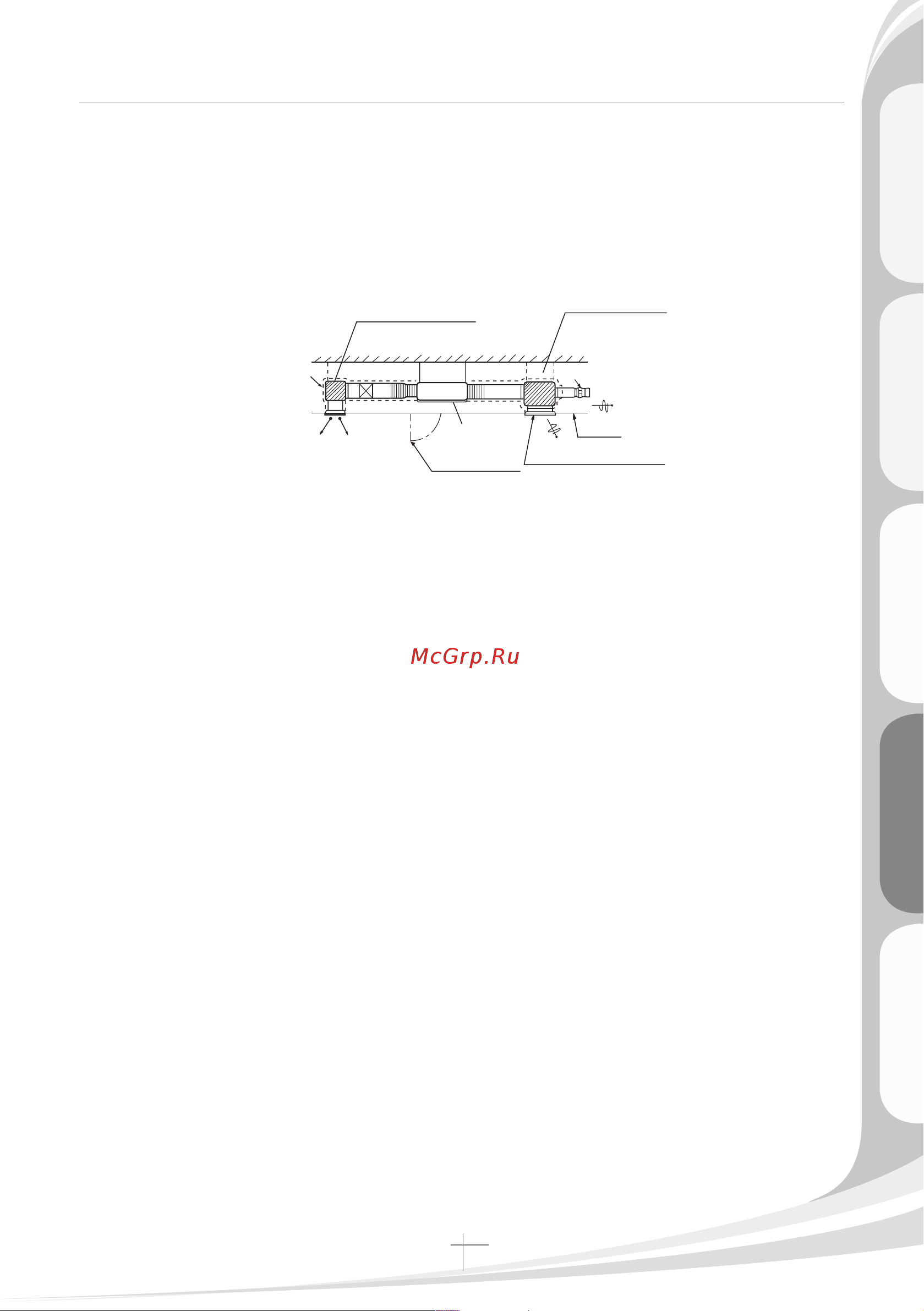

Теплоизоляция
Выход воздуха
Сервисный люк
Воздухозаборная решетка
Подвесной потолок
Устройство подмеса воздуха
Внутренний
блок
Распределительная камера
Камера смешения
