297
Введение
Технические характеристики
Подбор системы
Установка системы
Эксплуатация
www.daichi.ru
Установка системы

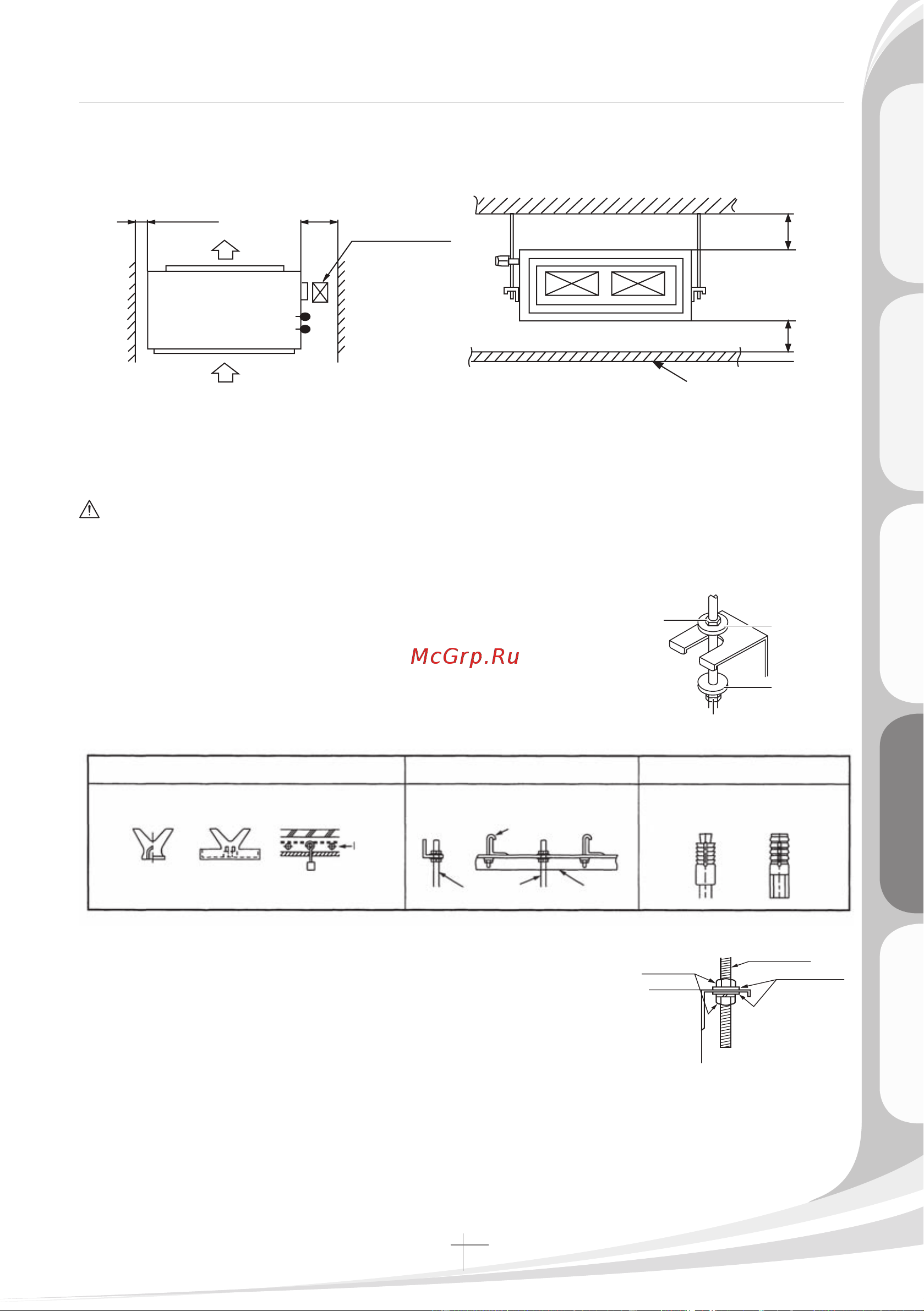

Необходимое место для установки высоконапорного блока
Процедура установки внутреннего блока
Предупреждение
Убедитесь, что поверхность, к которой крепится кондиционер, достаточно прочная и выдержитего вес. Если поверхность
недостаточно прочная, кондиционер может упасть и стать причиной травм людей.
Неправильный монтаж может привести к падению кондиционера и несчастным случаям.
Перенося внутренний блок без упаковки, не держитесь за патрубки, резиновые части, теплоизоляцию и т.д.
1. Произведите разметку под крепежи кассетного блока
на перекрытии. Используйте подвесные болты типоразме-
ра М10. В зависимости от материала перекрытия исполь-
зуйте соответствующий крепеж стороннего производителя.
2. Накрутите верхнюю гайку М10 на подвесной болт, наденьте
две плоские шайбы М10 и накрутите нижнюю гайку М10 на под-
весной болт так, чтобы между гайками было 20-30 мм.
3. Наденьте подвесную скобу на монтажный болт и надежно за-
крепите ее сверху и снизу с помощью гаек с шайбами.
4. Не допускайте наклона блока.
Новая (возводимая) бетонная стена Стальная стена (перегородка)
Старая бетонная стена
Используйте анкерные болты или болты
со вставными держателями.
Используйте существующие опор
ные уголки или установите новые
Используйте вставные
крепления или болты
Крепление Крепление
Анкерный болт для
подвеса трубы
Подвесной болт
Опорный
уголок
Подвесной болт
М10 или W 3/8
Гайка М10
или W 3/8
Гайка М10
или W 3/8
Плоская шайба
М10 (дополнит.)
Плоская шайба
М10 (дополнит.)
150 160 мм
Подвесной болт
Верхняя гайка
Верхняя шайба
Подвесной
кронштейн
Нижняя шайба
Нижние гайки
Панель подвесного потолка
Подвесной болт
5
Шайба М10
Шайба М10
Гайка М10
Гайка М10
вход воздуха
выход воздуха
свыше 100
свыше 900
сервисный люк
(600х600)
потолок
свыше 200
свыше 300
Шайба М10
Гайка М10
Подвесной болт
