Mitsubishi Electric PAC-SC30GRA [13/28] Начальные настройки

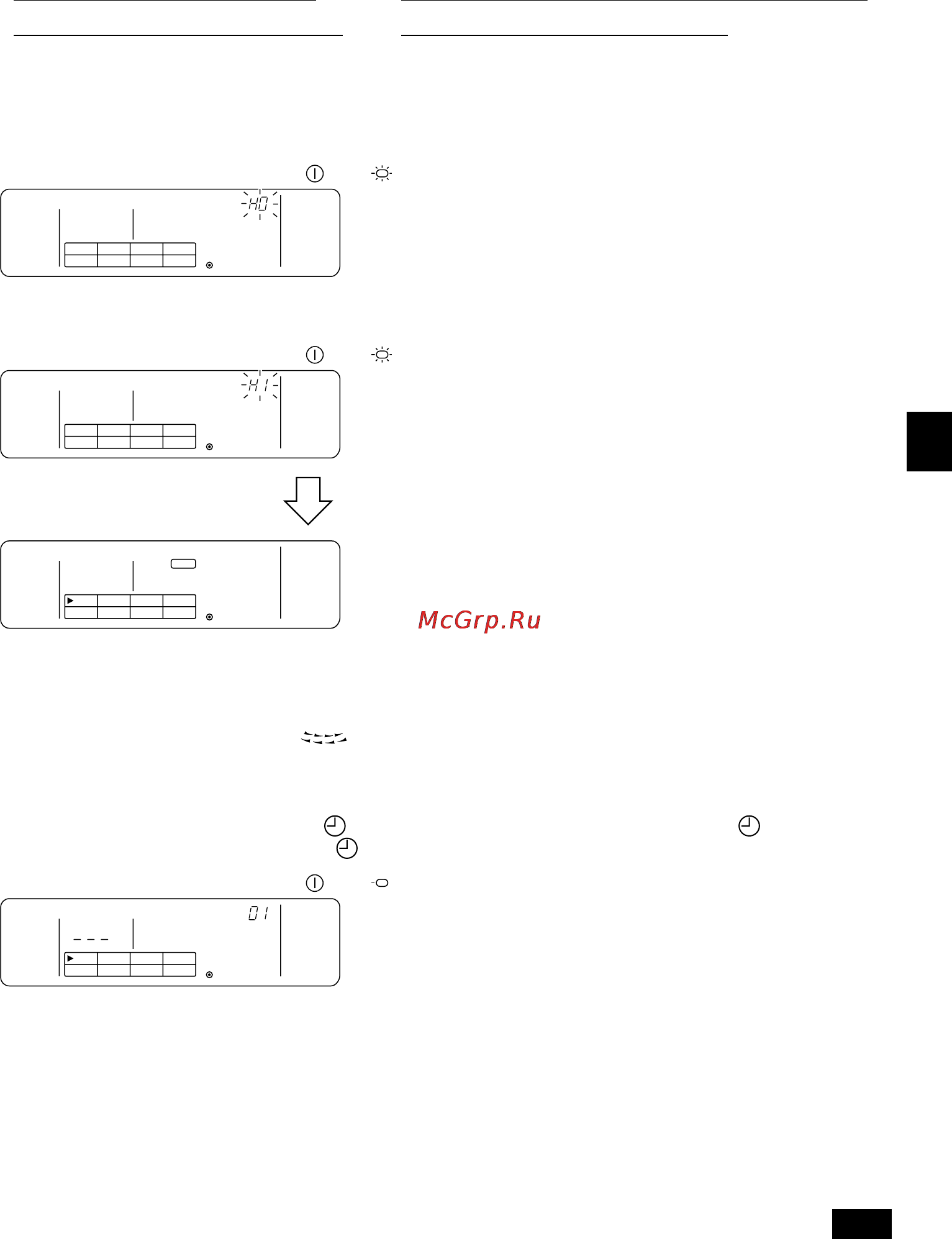

![Mitsubishi Electric PAC-SC30GRA [13/28] Начальные настройки](/views2/1081490/page13/bgd.png)
65
RU
7. Начальные настройки
7-1. Настройка главного контроллера
Необходимо выполнить следующие начальные настройки:
7-1-1. Групповые настройки 7-1-3. Отмена режима начальных настроек
7-1-2. Настройки взаимосвязи 7-1-4. Коллективное удаление
Для выполнения этих операций необходимо сначала вывести на дисплей контроллера ДУ
начальные настройки.
1 Если питание контроллера включено, на дисплее появится следующая информация.
(i) Если информация о настройке группы не была зарегистрирована, то
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
ON/OFF
(ii) Если данные о настройке группы уже введены, то
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
ON/OFF
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
2 Вызовите экран режима начальной настройки.
Когда на дисплее контроллера ДУ мигает 1 (i) [H0] или когда на дисплее имеется
пользовательский экран 1 (ii), нажмите одновременно кнопку сброса фильтра FILTER и
кнопку горизонтального потока и удержите их нажатыми в течение не менее 2 секунд.
Обязательно выполните эту операцию после первого выключения кондиционеров для всей
группы, используя при этом кнопку коллективного выключателя на пользовательском экране
1 (ii).
Если на дисплее светится символ , кнопки не работают. Как только символ погаснет,
нажмите кнопку внешнего таймера и выполните обычные операции.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
ON/OFF
Экран режима начальной настройки
После этого выполните операции с 7-1-1 по 7-1-4.
[Н0] будет мигать в зоне дисплея “температура в
помещении”, кроме того будет мигать индикатор
общего состояния.
[Н1] будет мигать в зоне дисплея “температура в
помещении” во время инициализации обмена
данными в системе.
По завершении инициализации обмена данными в
системе на дисплее появится пользовательский
экран.
