77
RU
* Если адрес внутреннего блока выбран с помощью кнопок задания температуры и
, можно выбирать адреса внутренних блоков, зарегистрированных вне группы,
выбранной на этапе 1.
При нажиме кнопок задания температуры и или кнопки внешнего таймера
информация на дисплее изменяется.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS

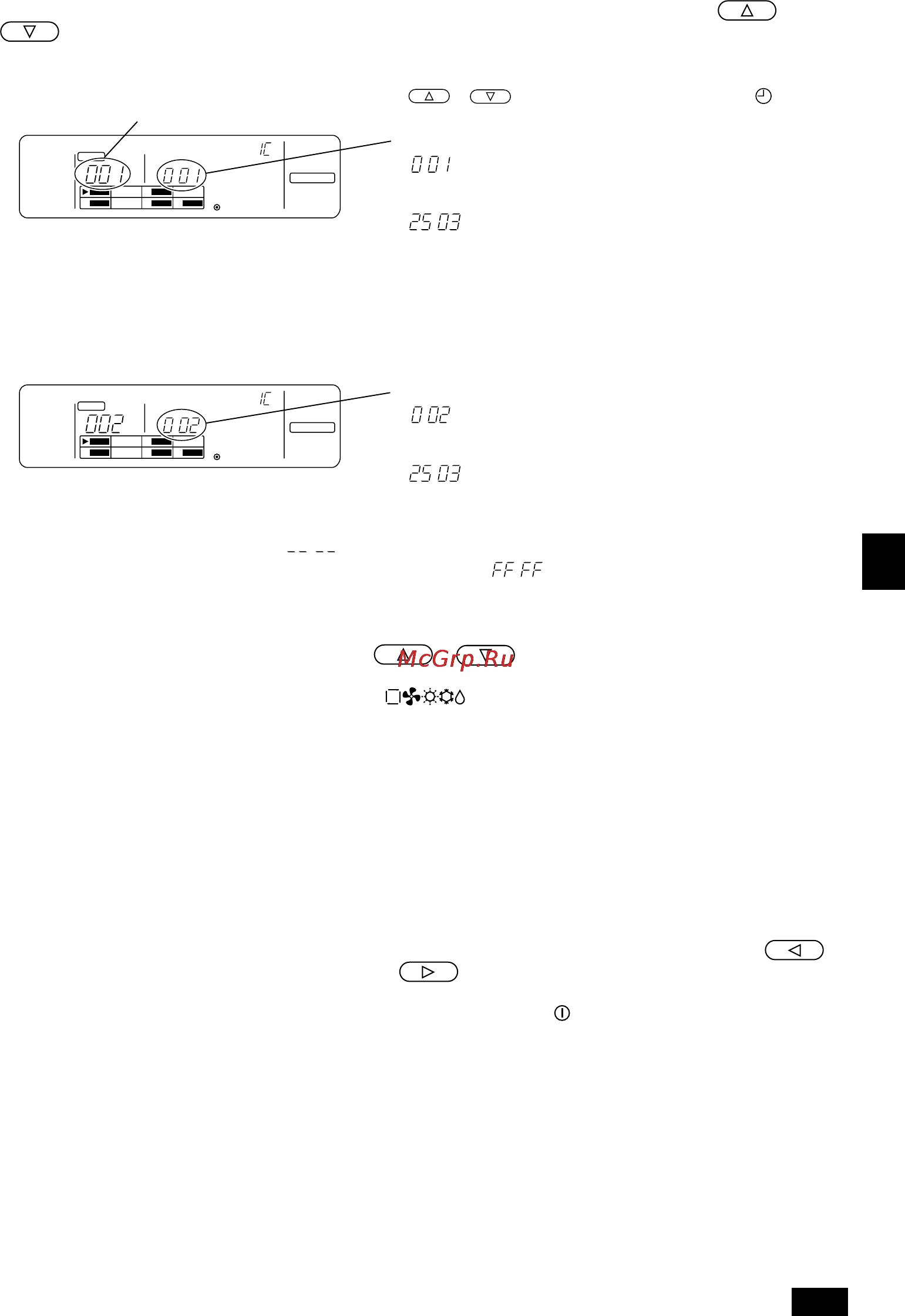

Экран самодиагностики
4 Отображение кодов ошибок
• В результате выбора адреса внутреннего блока на этапе 3 в секции для отображения кодов
ошибок появится следующая информация.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
• Инспекционные коды
При наличии кода ошибки – четырехзначное число
При отсутствии кода ошибки – [ ]
В случае незарегистрированного внутреннего блока - [ ]
5 Сброс журнала неисправностей
• С помощью кнопок задания температуры и выберите нужный номер (адрес)
внутреннего блока.
• Дважды нажмите кнопку рабочего режима для сброса всех кодов ошибок,
находящихся в памяти этого внутреннего блока.
ПРИМЕЧАНИЕ: Журнал неисправностей, хранящийся в контроллере ДУ группы, не будет
сброшен.
6 Отмена самодиагностики
• Для отмены самодиагностики и возврата к экрану настройки групповой работы для группы,
выбранной на этапе 1, выполните следующие действия.
(1) Дважды нажмите кнопку CHECK. (2) Нажмите кнопки выбора группы GROUP и
.
(3) Закройте верхнюю панель. (4) Нажмите кнопку коллективного включения/
выключения или
ON/OFF
.
• Если действием (4) самодиагностика была отменена, кондиционер прекратит работу.
Если самодиагностика отменена кнопкой коллективного включения/выключения (ON/OFF),
появится экран настройки коллективной работы.
Секция для отображения кодов ошибок
[
] (адрес внутреннего блока)
Чередуются
[
] (код ошибки)
↔
Секция для отображения кодов ошибок
[
] (адрес внутреннего блока)
Чередуются
[
] (код ошибки)
↔
