7-1-2. Настройка взаимосвязи
• Настройка взаимосвязанной работы групп с определенными блоками.
• Выполняйте настройки для взаимосвязанного блока после настройки групп. Настройку
взаимосвязанного блока выполнить нельзя, если в группе, с которой настраивается
взаимосвязь, не зарегистрирован ни один блок.
1 Вызовите экран настройки взаимосвязанного блока
↓
2 Выберите номер группы
Выберите группу, для которой регистрируется взаимосвязанный блок, таким же способом,
как для поиска и удаления.
3 Вызовите регистрируемый блок
↓
4 Выберите адрес регистрируемого взаимосвязанного блока
↓
5 Регистрация взаимосвязанных блоков
6 Удаление взаимосвязанных блоков
7 Подтверждение взаимосвязанных блоков
↓
см. разделы 7-1-1 и 7-1-3.

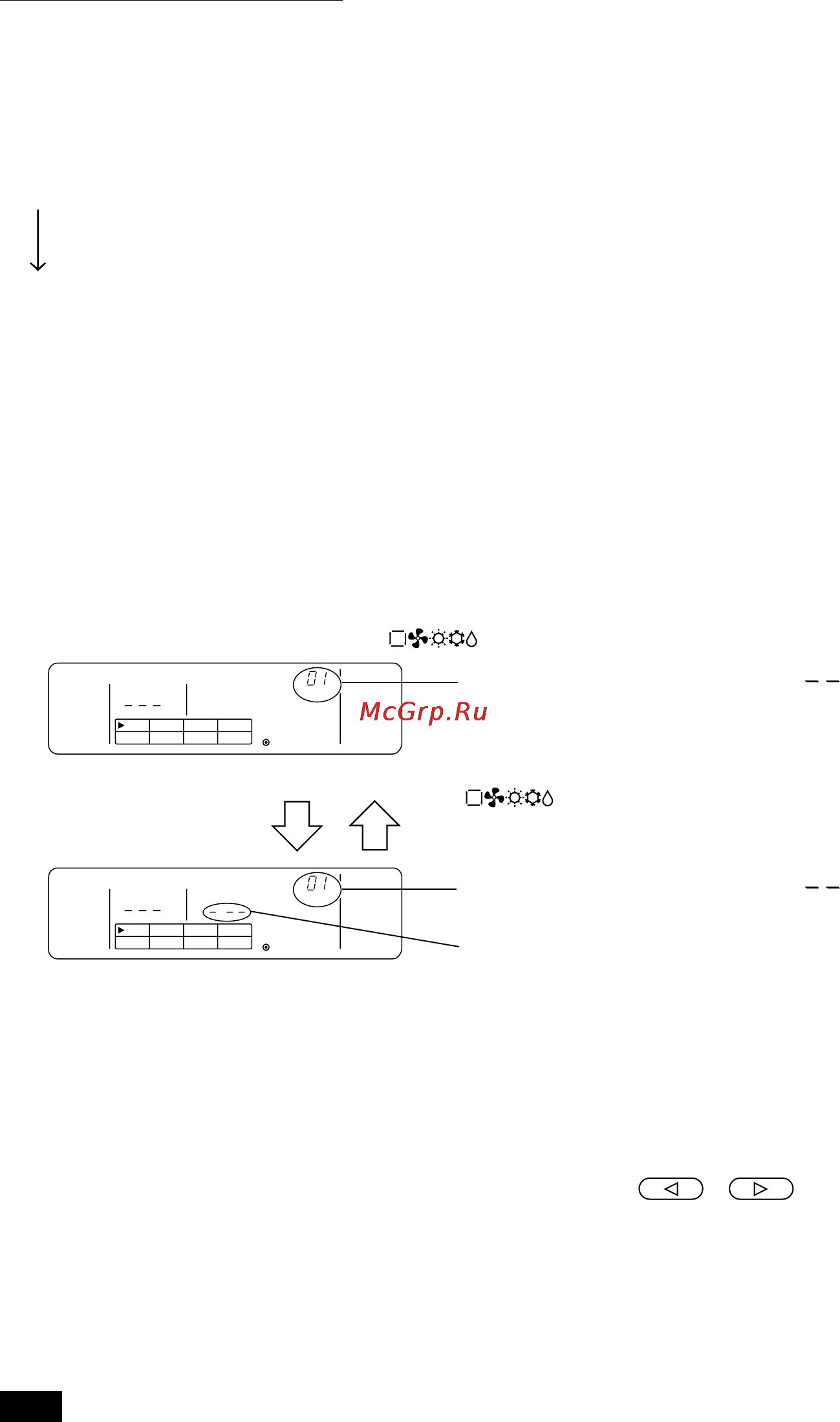

1 Вызов экрана настройки взаимосвязанного блока
(1) Перейдите от экрана выбора группы, показанного в 7-1-1 1, к экрану настройки
взаимосвязанного блока.
Нажмите кнопку рабочего режима .
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран режима начальных настроек
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран настройки взаимосвязанного
блока
2 Выбор номера группы
(1) Вызов номера группы
• Вызовите номер группы, в которую регистрируется взаимосвязанный блок. Выполните те же
действия по выбору группы, что и в 7-1-1 1.
• Выберите группу с помощью кнопок выбора группы GROUP и .
(2) В результате выбора группы в секции дисплея “температура в помещении” появится ее
номер.
Через 2 секунды на дисплее появится [ ]
Через 2 секунды на дисплее появится [ ]
В этой секции дисплея отображается адрес
взаимосвязанного блока
При каждом нажиме кнопки рабочего режима
будет происходить переключение между
экраном режима начальных настроек и экраном
настройки взаимосвязанного блока.
