78
8-2. Функция просмотра журналов неисправностей
• Имеется возможность просмотра десяти последних журналов неисправностей.
• На дисплее появляется адрес блока, в котором произошла неисправность, и код ошибки.
• В результате выключения питания эта информация не стирается. Она может быть стерта
только путем выполнения процедуры сброса журнала неисправностей.
• Если журнал неисправностей был сброшен в конце обслуживания, имеется возможность
получения четкой информации обо всех неисправностях, случившихся до следующего
обслуживания.
1 Вызов экрана самодиагностики
↓
2 Вызов экрана просмотра журнала неисправностей
↓
3 Поиск журналов неисправностей
↓
4 Сброс журнала неисправностей
↓
5 Отмена просмотра журналов неисправностей
1 Вызов экрана самодиагностики
• Для переключения на экран самодиагностики дважды нажмите кнопку CHECK.

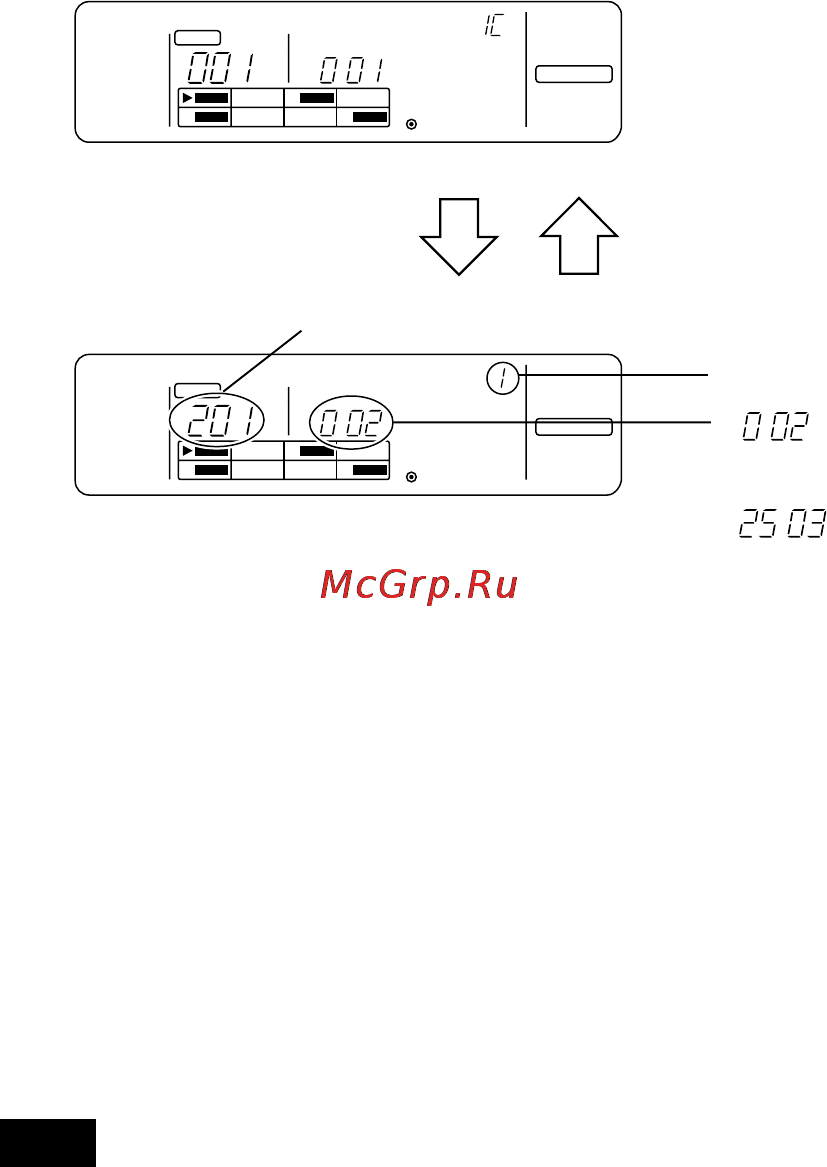

2 Вызов экрана журнала неисправностей
• В результате нажимов кнопки TEST RUN на дисплее будут чередоваться экран
самодиагностики и экран просмотра журналов неисправностей.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран самодиагностики
Адрес контроллера ДУ группы
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран просмотра журнала
неисправностей
Меньший адрес, последняя ошибка.
[ ] (адрес)
Чередуются
[
] (код ошибки)
↔
В результате нажимов кнопки TEST RUN на
дисплее будут чередоваться экран
самодиагностики и экран просмотра журналов
неисправностей.
