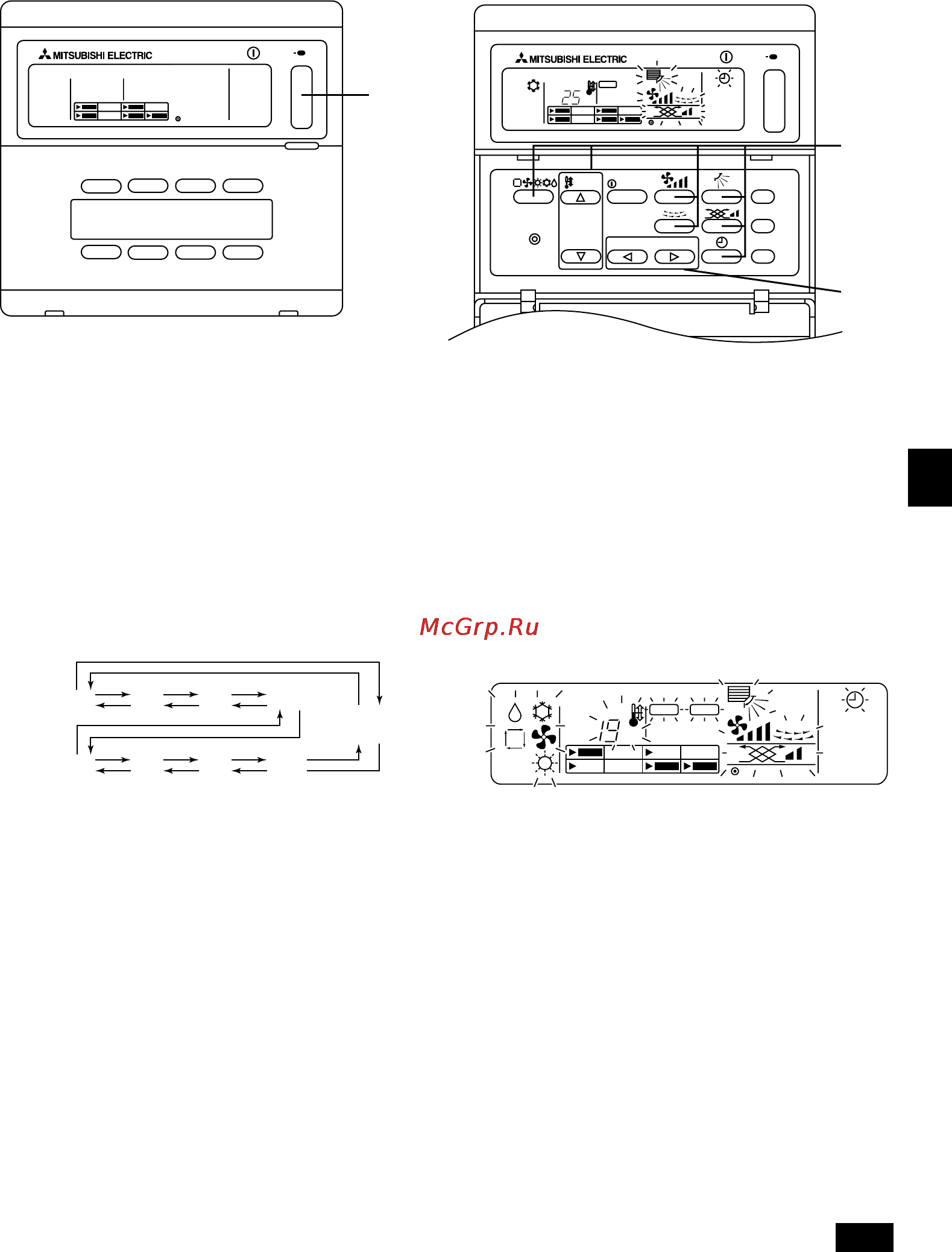

4-2. Настройки коллективной работы
(1) При закрытой крышке: (2) При открытой крышке:
(1) При закрытой крышке:
1 Для включения и выключения кондиционеров всех групп используется кнопка
коллективного включения/выключения (коллективная функция этой кнопки может
использоваться, когда открыта ВЕРХНЯЯ ПАНЕЛЬ).
(2) При открытой крышке:
1 Вызовите ЭКРАН НАСТРОЙКИ КОЛЛЕКТИВНОЙ РАБОТЫ при помощи кнопки выбора
группы (на этом экране все индикаторы мигают).
G 1
G 5 G 6 G 7 G 8
G 2 G 3 G 4
G – группа.
2 Выполнение регулировок
• Нажмите кнопку, которой выполняется регулировка (РАБОЧИЙ РЕЖИМ, ЗАДАННАЯ
ТЕМПЕРАТУРА, СКОРОСТЬ ВЕНТИЛЯТОРА, НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА,
ГОРИЗОНТАЛЬНЫЙ ПОТОК, НАСТРОЙКА ВЕНТИЛЯЦИИ и НАСТРОЙКИ ВНЕШНЕГО
ТАЙМЕРА).
(Подробные инструкции по каждой регулировке приведены в разделе 4-3.)
• Индикаторы перестанут мигать, но останутся светящимися при вводе настроечных
значений для всех групп.
• Если нет необходимости в регулировке определенной настройки для всех групп,
оставьте ее без изменения (она останется мигающей). Предыдущая настройка
останется активной.
