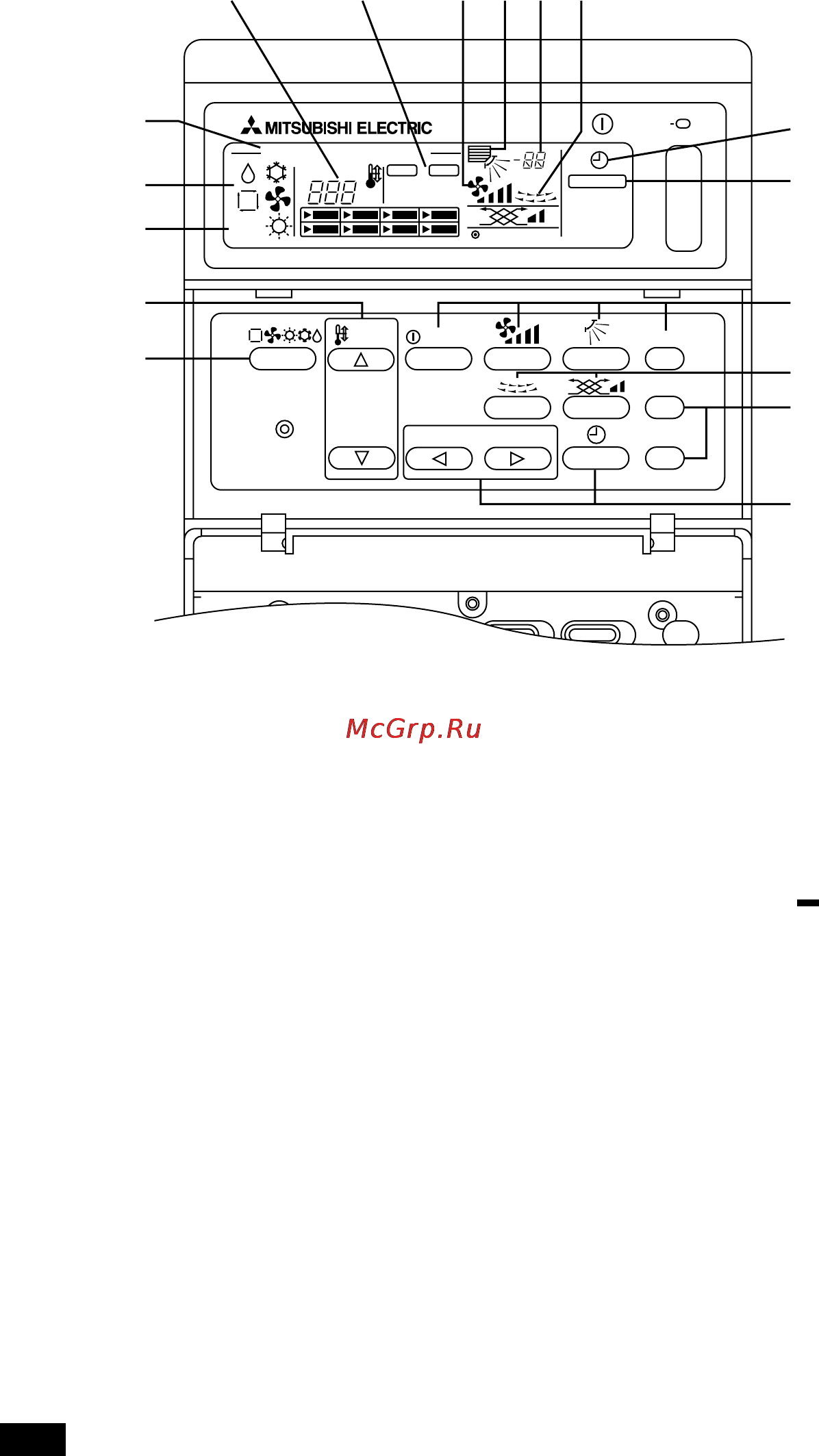

3. Названия индикаторов и их функции
FILTER
CHECK
TEST RUN
GROUP
GROUP
REMOTE CONTROLLER
PAC-SC30GRA
TEMP.
ON/OFF
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
FILTER
ON/OFF
1
2 3456
9
78
0A
A
B
C
DEFGHI
J
K
A КОЛЛЕКТИВНАЯ НАСТРОЙКА/НАСТРОЙКА
ОТДЕЛЬНЫХ ГРУПП:
Индикация COLLECTIVE (коллективная) имеется,
когда одни и те же настройки задаются для
нескольких групп.
Индикация GROUP (групповая) имеется, когда для
разных групп задаются разные настройки.
B РАБОЧИЙ РЕЖИМ:
Указывает текущий рабочий режим.
C ЦЕНТРАЛИЗОВАННОЕ УПРАВЛЕНИЕ:
Индикация CENTRALLY CONTROLLED указывает
на то, что главный контроллер запрещает
управление от группового контроллера.
D ЗАДАННАЯ ТЕМПЕРАТУРА:
Индикация текущей заданной температуры.
E ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТДЕЛЬНЫХ ГРУПП:
По символу s в секции рабочего статуса группы
можно определить, работает ли данная группа.
F СКОРОСТЬ ВЕНТИЛЯТОРА:
Показывает текущую скорость вентилятора.
G НАПРАВЛЕНИЕ ВОЗДУШНОГО ПОТОКА:
Показывает текущее направление воздушного
потока.
H ТЕМПЕРАТУРА В ПОМЕЩЕНИИ:
Показывает температуру в помещении,
обслуживаемом отображаемой на дисплее группой
(значение температуры мигает, если оно вышло за
пределы 8_39°С).
I ГОРИЗОНТАЛЬНЫЙ ПОТОК:
Наличие этого символа указывает на наличие
горизонтального потока.
J ТАЙМЕР:
Наличие этого символа указывает на то, что
используется программный таймер (продается
отдельно) и что включен ТАЙМЕРНЫЙ РЕЖИМ.
K ФИЛЬТР:
Мигает, когда фильтр нуждается в очистке. При
этом также в секции выбора группы мигает символ
s для соответствующей группы.
L РАБОЧИЙ СТАТУС ГРУПП:
ON – работа, OFF – останов, МИГАНИЕ –
неисправность.
M ВЫБОР ГРУППЫ: s
Указывает выбранную группу. Все
зарегистрированные группы отображаются на
экране коллективных настроек.
N ВЕНТИЛЯЦИЯ:
Указывает рабочее состояние вентиляционного
блока (если он используется).
O “ОТСУТСТВУЕТ”:
Надпись NOT AVAILABLE мигает в том случае, если
предпринимается попытка включить функцию,
которой на данном блоке нет (т.е. блок не оснащен
соответствующим оборудованием).
P ОБЩИЙ СТАТУС:
Индикатор рабочего состояния блока.
Горит – работает по меньшей мере одна группа.
Не горит – не работает ни одна группа.
Мигание – неисправность.
