76
8. Функции при инициализации и обслуживании
8-1. Самодиагностика
• Имеется возможность просмотра случившихся ошибок (кодов ошибок), которые хранятся в
памяти внутренних блоков.
1 Выбор группы
↓
2 Вызов экрана самодиагностики
↓
3 Выбор адреса внутреннего блока для его самодиагностики
↓
4 Вызов кодов ошибок
↓
5 Сброс журнала ошибок
↓
6 Отмена самодиагностики
1 Выбор группы
• Выберите группу для самодиагностики с помощью кнопок выбора группы GROUP и
.
ПРИМЕЧАНИЕ: Если самодиагностика выполняется с экрана настройки коллективной работы,
будет выбрана группа с наименьшим из всех зарегистрированных групп номером.
2 Вызов экрана самодиагностики

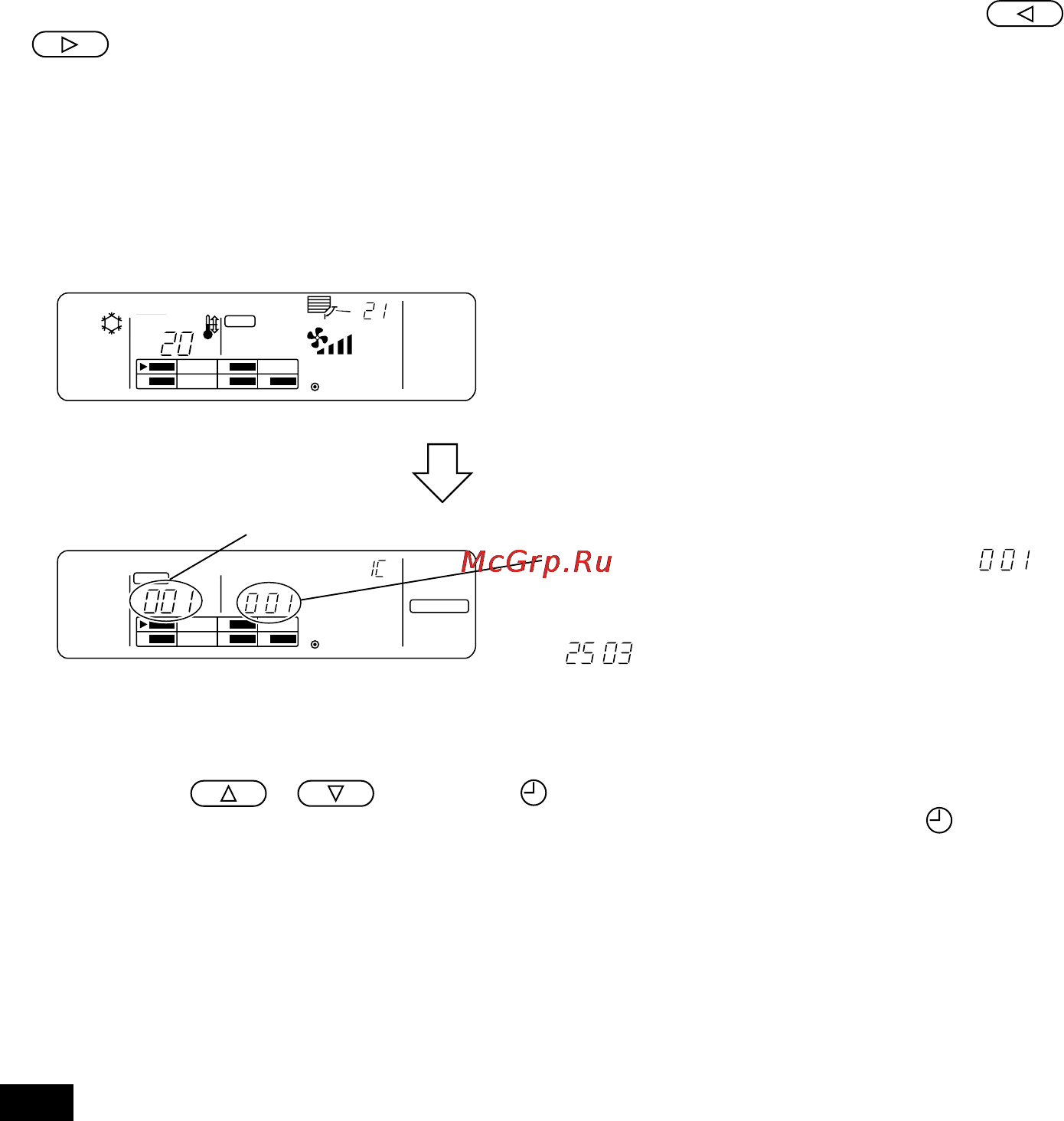

• Переключитесь на экран самодиагностики и начните процесс самодиагностики путем вызова
экрана настройки групповой работы и двукратного нажима кнопки проверки CHECK.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран настройки групповой работы
Дважды нажмите кнопку CHECK.
На дисплее появится наименьший из адресов групп, выбранных с помощью процедуры 1.
COLLECTIVE
GROUP
CENTRALLY CONTROLLED
ON
˚C
NOT AVAILABLE
˚C
OFF
GROUP
CHECK
FILTER
CHECK MODE
TEST RUN
ADDRESS
Экран самодиагностики
3 Выбор адреса внутреннего блока для самодиагностики
• Выберите адрес внутреннего блока для самодиагностики с помощью кнопок задания
температуры и или кнопки внешнего таймера.
• Если адрес внутреннего блока выбран с помощью кнопки внешнего таймера , будет
выбираться только адрес внутреннего блока, зарегистрированного в группе, выбранной с
помощью процедуры 1.
Секция для отображения кодов ошибок [ ] (адрес
внутреннего блока)
Чередуются
[
] (код ошибки)
↔
