32
Čeština
(2) Upínací pouzdro (8 × 6)
(3) Vedení lemovače (Obr. 14)
(4) Upínací pouzdro (8 mm)
(5) Upínací pouzdro (1/4”)
(6) Otočný regulátor jemného seřízení (Obr. 17)
Doplňky podléhají změnám bez předchozího upozornění.
POUŽITÍ
䡬 Dřevoobráběcí práce na obrobcích vystředěných na
drážkování a zkosení.
PŘED POUŽITÍM
1. Zdroj napětí
Ujistěte se, že používaný zdroj napětí splňuje požadavky
specifikované na štítku výrobku.
2. Spínač
Ujistěte se, že spínač je v poloze vypnuto. Pokud je
zástrčka zasunuta v zásuvce elektrického proudu a
spínač je v poloze „ON“, nástroj začne okamž itě
pracovat, a to může způsobit vážný úraz.
3. Prodlužovací kabel
Pokud je pracoviště vzdáleno od zdroje, použijte
prodlužovací kabel o správné tloušce a kapacitě. Je
třeba, aby prodlužovací kabel byl co nejkratší.
INSTALACE A DEMONTÁŽ NÁSTAVCŮ
UPOZORNĚNÍ
Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.
1. Instalace nástavců
(1) Vyčistěte a zasuňte stopku nástavce do upínacího
pouzdra tak, aby stopka dosedla na doraz, potom ji
vysuňte zpět přibližně 2 mm.
(2) S vloženým nástavcem a stisknutým pojistným kolíkem
přidržujícím hřídel motoru pevně dotáhněte klíčem
velikosti 23 mm upínací pouzdro ve směru chodu
hodinových ručiček. (z pohledu zespodu vrchní frézy).
(Obr. 1)
POZOR
䡬 Ujistěte se, že upínací pouzdro je po vložení nástavce
pevně dotažené. V případě nedodržení tohoto pokynu
může dojít k poškození upínacího pouzdra.
䡬 Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
(3) V případě použití nástavce 6 mm s velikostí upínacího
pouzdra 8 mm používejte upínací objímku. Nejdříve
vložte upínací objímku do upínacího pouzdra, potom
vložte nástavec do upínacího pouzdra. Pevně dotáhněte
upínací pouzdro, jak je uvedeno v kroku (1) a (2).
2. Demontáž nástavců
Při demontáži nástavců postupujte v opačném pořadí
než při instalaci nástavců.
POZOR
Zajistěte, aby pojistný kolík nebyl po dotažení upínacího
pouzdra zasunutý do hřídele motoru. V případě
nedodržení tohoto pokynu může dojít k poškození
upínacího pouzdra, pojistného kolíku a hřídele motoru.
ZPŮSOB POUŽITÍ HORNÍ FRÉZKY
1. Nastavení hloubky řezu. (Obr. 2)
(1) Pro nastavení hloubky řezu použijte tyčku zarážky.
1 Umístěte nářadí na rovnou plochu dřeva.
2 Otočte těleso zarážky tak, že část, ke které není upevněn
seřizovací šroub hloubky řezu na tělese zarážky, se
přesune k spodní části tyčky zarážky. Uvolněte pojistný
otočný knoflík tyčky, aby tyčka zarážky se mohla dostat
do styku s tělesem zarážky.
3 Uvolněte pojistnou páčku a zatlačte na tělo nářadí, až
se nástavec právě dotkne rovné plochy. V tomto
okamžiku dotáhněte pojistnou páčku. (Obr. 3)
4 Dotáhněte pojistný otočný knoflík tyčky. Vyrovnejte
indikátor hloubky s ryskou „0“ stupnice.
5 Uvolněte pojistný otočný knoflík tyčky a zvedněte, až
se ukazatel vyrovná s dílkem stupnice odpovídajícím
požadované hloubce řezu. Dotáhněte pojistný otočný
knoflík tyčky.
6 Uvolněte pojistnou páčku a zatlačte na tělo nářadí
dolů, až těleso zarážky dosáhne požadovanou hloubku
řezu.
(2) Jak je znázorněno na obr. 4 (a), uvolněním dvou matic
na závitové tyči a jejich přesunutím dolů se umožní
pohyb nástavce dolů do koncové polohy, pokud je
pojistná páčka uvolněná. To je výhodné v případě,
když přesunujete horní frézku pro vyrovnání nástavce
s polohou řezání.
Dotáhněte horní a spodní matice pro zajištění hloubky
řezu tak, jak je znázorněno na obr. 4 (b).
(3) Pokud nepoužíváte stupnici pro nastavení hloubky řezu,
zatlačte tyčku zarážky nahoru, aby nepřekážela.
2. Těleso zarážky (Obr. 5)
Dva seřizovací šrouby řezu upevněné k tělesu zarážky
lze nastavit současně na 3 různé hloubky řezu. Pro
dotažení matic použijte klíč, aby se seřizovací šrouby
hloubky řezu nemohly uvolnit.
3. Vedení horní frézky
POZOR
Ujistěte, že jste vypnuli přívod proudu a odpojili zástrčku
z elektrické zásuvky, abyste zabránili závažným
nehodám.
(1) Vedení šablony
Vedení šablony použijte tehdy, když používáte šablonu
k výrobě velkého množství výrobků stejného tvaru.
Zajistěte vedení šablony k základové desce horní frézky
prostřednictvím 2 pomocných šroubů tak, jak je
zobrazeno na obr. 6. Nyní se ujistěte, že je pohledová
strana vedení šablony obrácena ke spodní ploše
základní desky horní frézky.

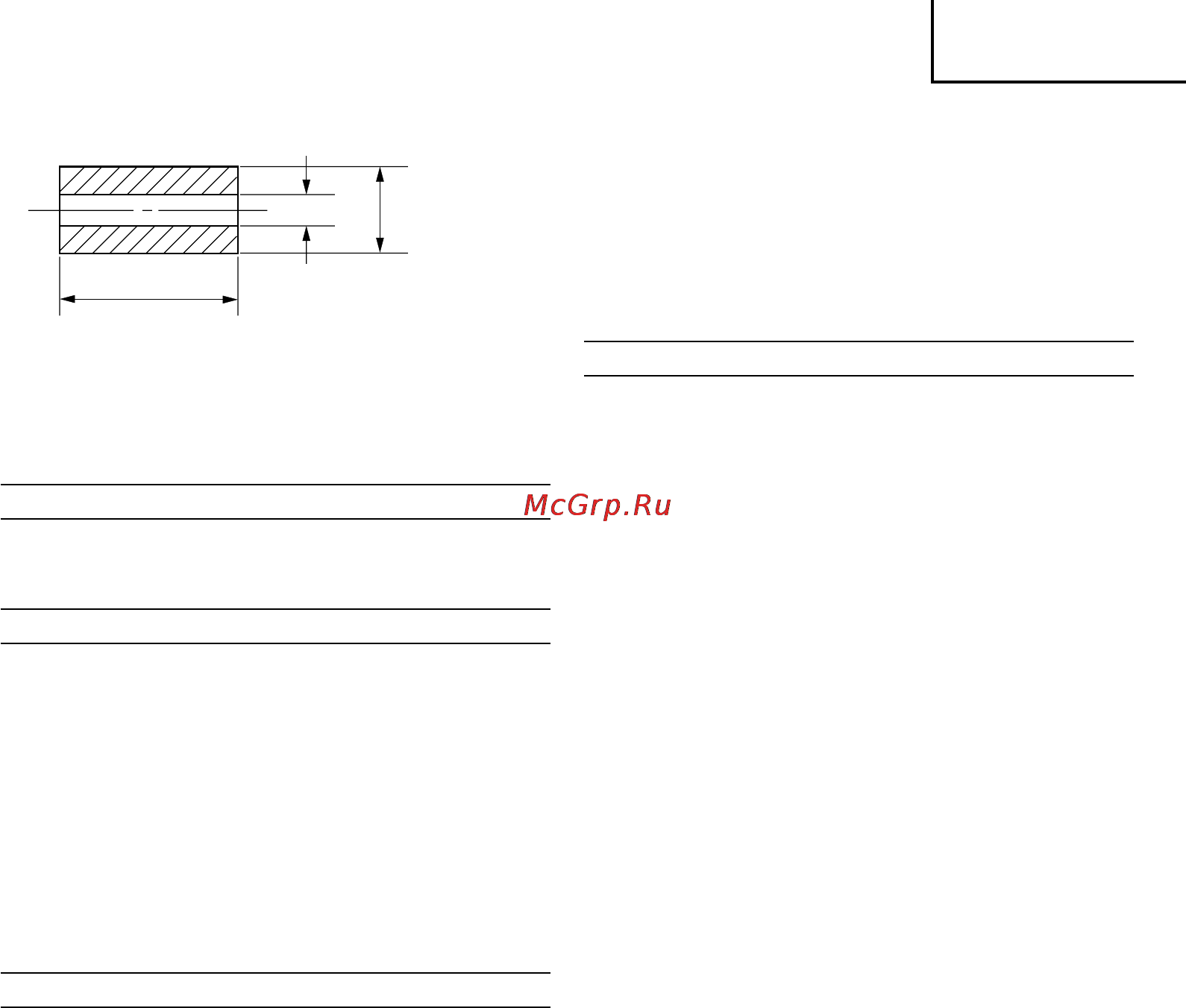

Šablona tvaruje formu vyrobenou z překližky nebo
tenkého řeziva.
Když vyrábíte šablonu, věnujte zvýšenou pozornost
pokynům uvedeným níže a znázorněným na obr. 7.
Používáte-li horní frézku podél vnitřní plochy šablony,
rozměry hotového výrobku budou menší než rozměry
20 mm
6
mm
8 mm
