– 87 –
Русский

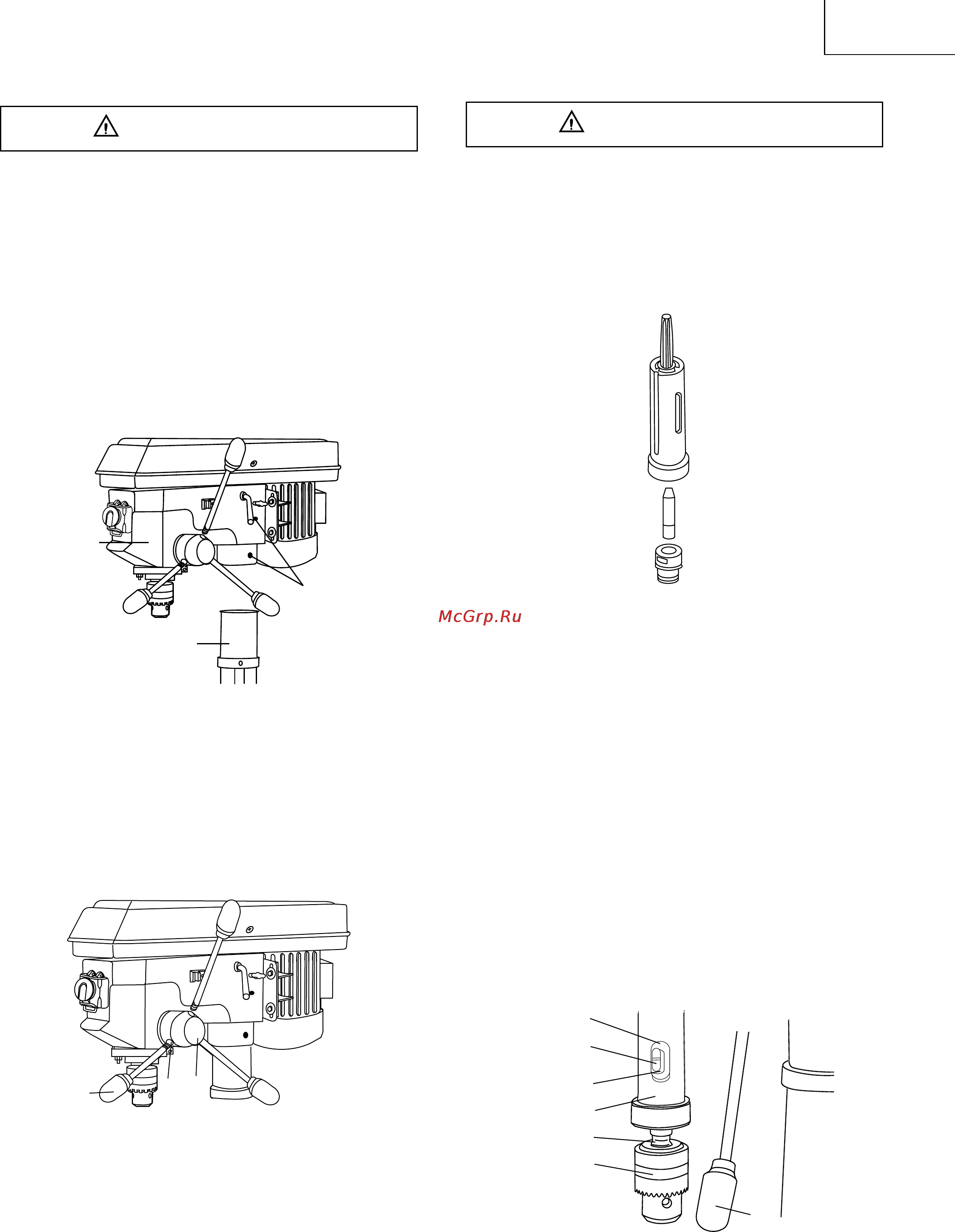

IУСТАНОВКА ШПИНДЕЛЬНОЙ ГОЛОВКИ (РИС. D)
Вертикально-сверлильный станок имеет большой
вес, поэтому с целью безопасности для установки
шпиндельной головки на колонне необходимо
задействовать двух или более человек.
1. Осторожно поднимите шпиндельную головку
(1) над колонной (2) и насадите ее на колонну.
Убедитесь, что шпиндельная голова села на
колонну до упора. Выровняйте шпиндельную
головку по отношению к основанию.
2. При помощи шестигранного гаечного ключа
затяните два установочных винта (3) с правой
стороны от шпиндельной головки.
Pиc. D
УСТАНОВКА РУКОЯТОК ПОДАЧИ (РИС. Е)
1. Достаньте три рукоятки подачи из пакета с
комплектующими деталями.
2. Вкрутите рукоятки подачи (1) в резьбовые
отверстия (2) вала подачи шпинделя (3) с левой
или правой стороны. Затяните рукоятки.
Pиc. E
ПРИМЕЧАНИЕ: TВы можете в любое время
переместить рукоятки подачи на левую сторону
шпиндельной головки вертикально-сверлильного
станка. Для этого повторите описанную процедуру
установки.
УСТАНОВКА ПАТРОНА ЗАЖИМНОГО (РИС. F,G и H)
Перед установкой патрона зажимного или оправки
шпинделя в шпиндельную головку вертикально-
сверлильного станка, необходимо протереть
все контактирующие поверхности веществом,
не содержащим бензина, таким как спирт или
разбавитель лака. Удалите масло или консистентную
смазку, использовавшуюся при упаковке деталей,
иначе патрон может расшататься во время работы.
Pиc. F
1. (Рис. G) Установите зажимной патрон (1) на
оправку шпинделя (2). Закрепите патрон на
оправке легким ударом резиновым молотком.
2. Опустите шпиндель, повернув рукоятки подачи (3)
против часовой стрелки до тех пор, пока на пиноли
(4) не появится прорезь (5).
3. Поднимите патрон и оправку шпинделя в
шпиндель, таким образом, чтобы хвостовик (6)
(верхний узкий край оправки шпинделя) вошел
во внутреннюю прорезь (7) шпинделя. Это
можно увидеть через наружную прорезь (4)
пиноли, повернув патрон и оправку таким образом,
чтобы обе прорези совместились.
4. Разомкните кулачки патрона (1), повернув втулку
патрона по часовой стрелке. Чтобы предотвратить
повреждение и поломку, убедитесь, что кулачки
полностью вбираются в патрон.
ПРИМЕЧАНИЕ: Протрите конус чистящим
средством, не содержащим спирта, перед тем как
вставить его в оправку.
Pиc. G
1
2
5
7
6
4
3
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
3
1
2
2
3
1
