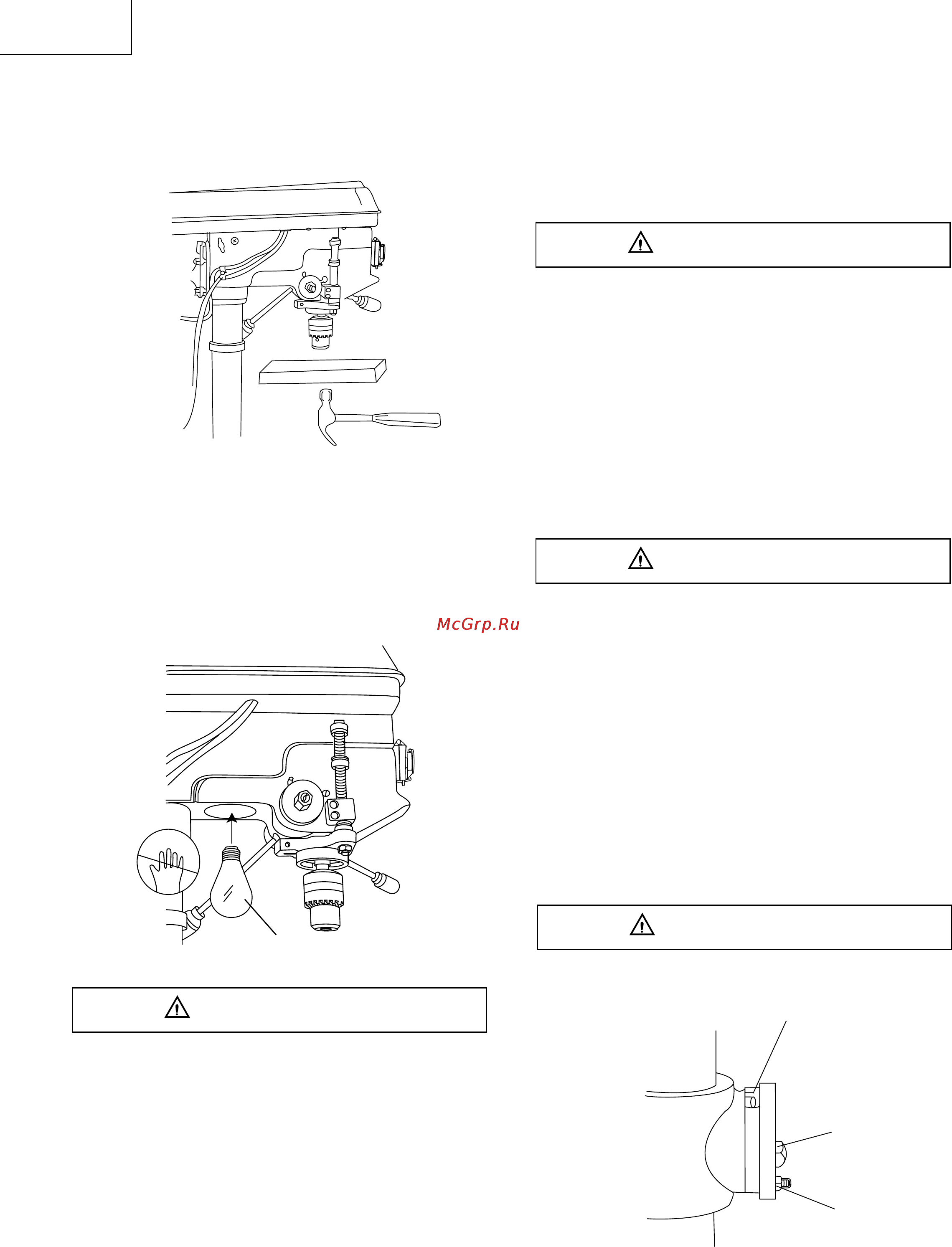

– 88 –
Русский
5. Посадите патрон на вал шпинделя при помощи
резинового или пластикового молотка, или
обычным молотком через деревянный брус.
Pиc. H
УСТАНОВКА ЛАМПОЧКИ ОСВЕЩЕНИЯ (РИС. I) (не
входит в комплект поставки)
1. Установите лампочку (мощностью не более 60
Ватт) в углубление в шпиндельной головке.
Pиc. I
1. Во избежание ожога запрещается дотрагиваться
до горячей лампочки (1) руками!
2. Во избежание удара электротоком запрещается
дотрагиваться до патрона лампы (2) при
включенном электропитании.
РЕГУЛИРОВКА ВЕРТИКАЛЬНО-СВЕРЛИЛЬНОГО
СТАНКА
ВНИМАНИЕ: Все регулировочные работы для
подготовки вертикально-сверлильного станка к
эксплуатации выполнены на заводе-изготовителе.
В результате нормальной эксплуатации и износа
может потребоваться проведение периодических
повторных регулировок.
Для предотвращения нанесения травмы персоналу
при выполнении регулировка станка всегда следует
отсоединять источник питания.
ШКАЛА НАКЛОНА (РИС. К)
ПРИМЕЧАНИЕ: Шкала наклона предназначена
для приблизительного измерения углов наклона
стола. Если требуется точное измерение, то для
позиционирования стола необходимо использовать
угольник или другой измерительный инструмент.
Использование шкалы наклона (6):
1. Затяните гайку (4) на стопорном штифте по
часовой стрелке для того, чтобы освободить
штифт из опоры стола.
2. Ослабьте большой шестигранный болт фиксации
наклона (5).
TВо избежание травмы необходимо прочно
придерживать стол и кронштейн стола, чтобы
предотвратить его вращение или наклон.
3. Наклоните стол, выровняв необходимый угол
измерения с нулевой линией, отмеченной на
столе напротив шкалы наклона (6).
4. Затяните стопорный болт наклона стола (5).
5. Для того, чтобы вернуть стол в исходное
положение, ослабьте болт наклона стола
(5). Выровняйте шкалу наклона (6) с линией 00,
отмеченной на столе.
6. Поворотом против часовой стрелки ослабьте
гайку (4) на стопорном штифте до конца резьбы.
Установите штифт в его исходное положение.
7. Затяните стопорный болт наклона стола.
ПРИМЕЧАНИЕ: Для большей ясности стол на
рисунке не показан.
TДля предотвращения нанесения травмы персоналу
при выполнении регулировка станка всегда следует
отсоединять источник питания.
Pиc. K
6
4
5
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
1
