– 90 –
Русский
2. Начертите окружность диаметром 1/8 дюйма на
деревянном бруске.
3. Вставьте сверло в патрон и затяните.
4. Опустите пиноль, совместите начерченную
окружность со сверлом и закрепите деревянный
брус на столе.
5. Включите лазер и проверьте, что лазерные линии
(х) находятся в центре начерченной окружности.
Б. ВЫРАВНИВАНИЕ ЛАЗЕРНОГО ЛУЧА (РИС. О)
Для того, чтобы отрегулировать лазерные линии:
ПРИМЕЧАНИЕ: Опустите патрон пиноли и
зафиксируйте его в этом положении при помощи
нижней гайки-ограничителя глубины.
1. Опустите пиноль вертикально-сверлильного
станка на 1 дюйм и зафиксируйте его в этом
положении при помощи ограничителя глубины
(см. Рис. V).
2. Поворачивайте винт (1) до тех пор, пока не
достигните необходимой настройки лазерного
луча (задействуйте оба винта).
3. Если не удается совместить лазерную
направляющую с центром начерченной
окружности, следует обратиться в фирменный
офисный центр для регулировки болта (2).
Лазерный свет излучается при включении лазерной
направляющей. Избегайте прямого воздействия
лазерного луча на глаза. Всегда отсоединяйте станок
от источника питания перед выполнением любых
регулировок.
ПЕРЕКЛЮЧАТЕЛЬ ЛАЗЕРА (ВКЛ./ВЫКЛ.) (РИС. О)
Для того, чтобы включить или выключить лазер,
нажмите на кулисный переключатель (3).

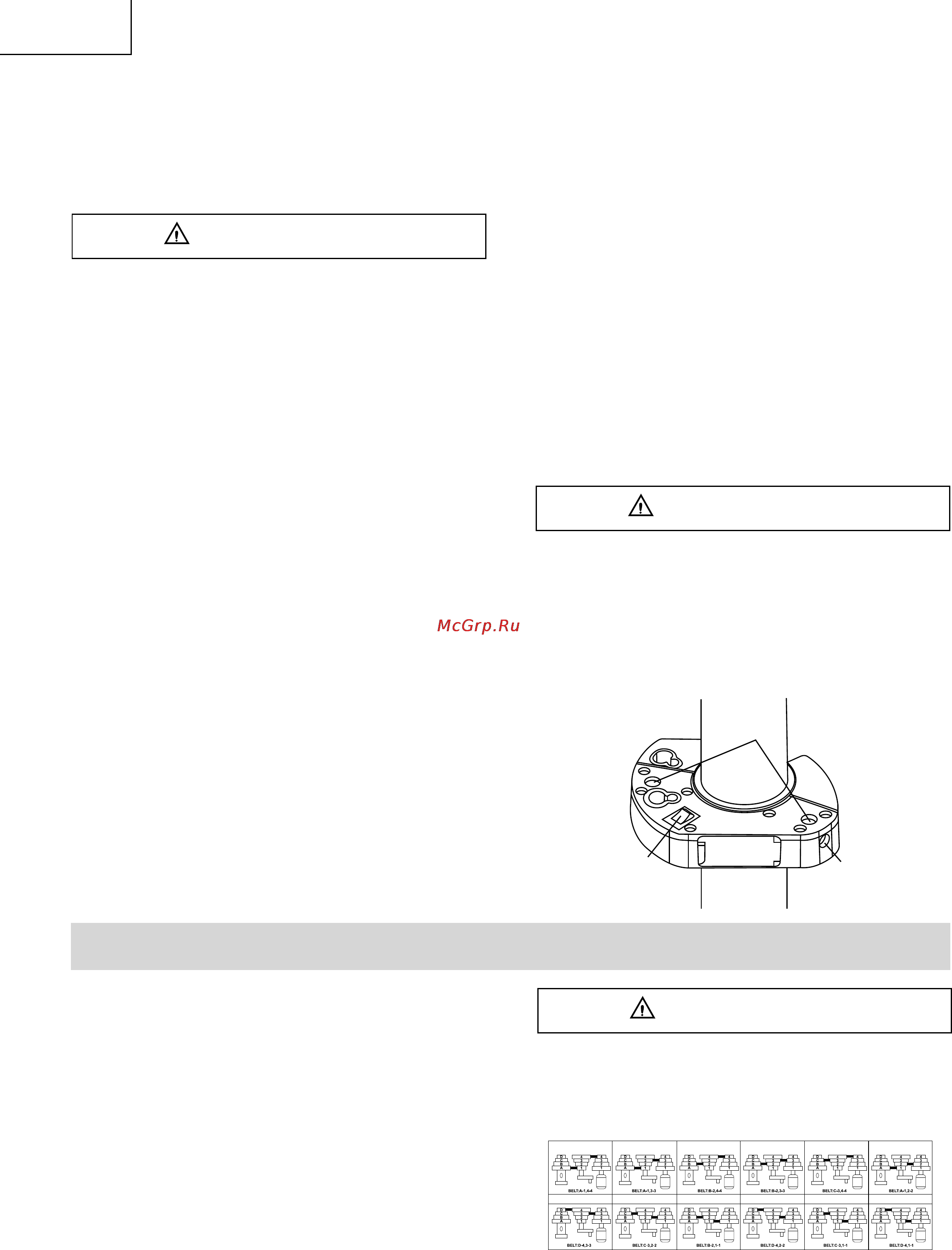

Pиc. O
Во избежание несчастного случая коробка передач
должна быть исправна и закрыта во время работы.
Pиc. P ТАБЛИЦА СКОРОСТЕЙ (min
-1
= об/мин)
ЛАЗЕРНАЯ НАПРАВЛЯЮЩАЯ
Ваш станок оборудован последней разработкой
наших специалистов – лазерной направляющей –
устройством, использующим лазерные лучи класса
II с питанием от аккумуляторной батареи. Лазерные
лучи обеспечат вам возможность предварительно
просмотреть траекторию прохождения сверла через
заготовку, перед тем как вы начнете сверление.
ИЗБЕГАЙТЕ ПРЯМОГО КОНТАКТА С ГЛАЗАМИ
Лазерный свет излучается при включении лазерной
направляющей. Избегайте прямого попадания
лазерного луча в глаза. Всегда выключайте лазер
и отсоединяйте станок от источника питания перед
выполнением любых настроек.
• Лазерный указатель не игрушка, и его
запрещается давать в руки детям. Неправильное
использование данного устройства может
привести к необратимой травме глаз.
• Запрещается выполнять регулировку лазера с
целью повышения его мощности.
• При использовании лазерного указателя
запрещается направлять лазерный луч в сторону
людей и/или на отражающие поверхности.
Даже лазерный луч низкой интенсивности
может нанести вред глазам. Поэтому,
запрещается смотреть прямо на лазерный луч.
• Если лазерный указатель хранится без
использования более трех месяцев, необходимо
вынуть батареи во избежание его повреждения от
возможной утечки батарей.
• Лазерный указатель не содержит деталей,
подлежащих техническому обслуживанию.
Запрещается открывать корпус с целью
регулировки или ремонта лазерного указателя
• Ремонт лазерных устройств должен выполняться
только их изготовителем или квалифицированным
специалистом.
• Предупредительная надпись на лазерном
устройстве: Максимальная мощность <1 мВт
ДИОДНЫЙ ЛАЗЕР: 630-670 нм, в соответствии
с федеральным нормативным актом 21 1040.10 и
1040.11.
РЕГУЛИРОВА ЛАЗЕРНЫХ ЛИНИЙ (РИС. О)
А. Как проверить настройку лазерного луча?
1. Отрегулируйте высоту стола таким образом,
чтобы он располагался на расстоянии 7 дюймов
до нижней части зажимного патрона.
ОСНОВНЫЕ ФУНКЦИИ СТАНКА
СКОРОСТЬ И ПОЛОЖЕНИЕ РЕМНЯ (Рис. P)
Вертикально-сверлильный станок имеет 12
скоростей:
210 об/мин 500 об/мин 1250 об/мин
280 об/мин 540 об/мин 1580 об/мин
320 об/мин 830 об/мин 2180 об/мин
420 об/мин 1290 об/мин 2580 об/мин
Внутри коробки ременной передачи изображена
схема, представленная на Рис. Р.
ЭКСПЛУАТАЦИЯ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
3
2
1
210
min
-1
280
min
-1
320
min
-1
420
min
-1
500
min
-1
540
min
-1
830
min
-1
290
min
-1
1
350
min
-1
1
580
min
-1
1
180
min
-1
2
580
min
-1
2
ПРЕДОСТЕРЕ
ж
ЕНИЕ
