– 92 –
Русский
Pиc. R
Чтобы заготовка или подкладочный материал не
могли сместиться при сверлении, необходимо
расположить заготовку вплотную к ЛЕВОЙ стороне
колонны станка. Если заготовка или подкладочный
материал слишком коротки и не достают до
колонны, их следует прочно зафиксировать на столе.
Недостаточно прочная фиксация заготовки может
стать причиной несчастного случая.

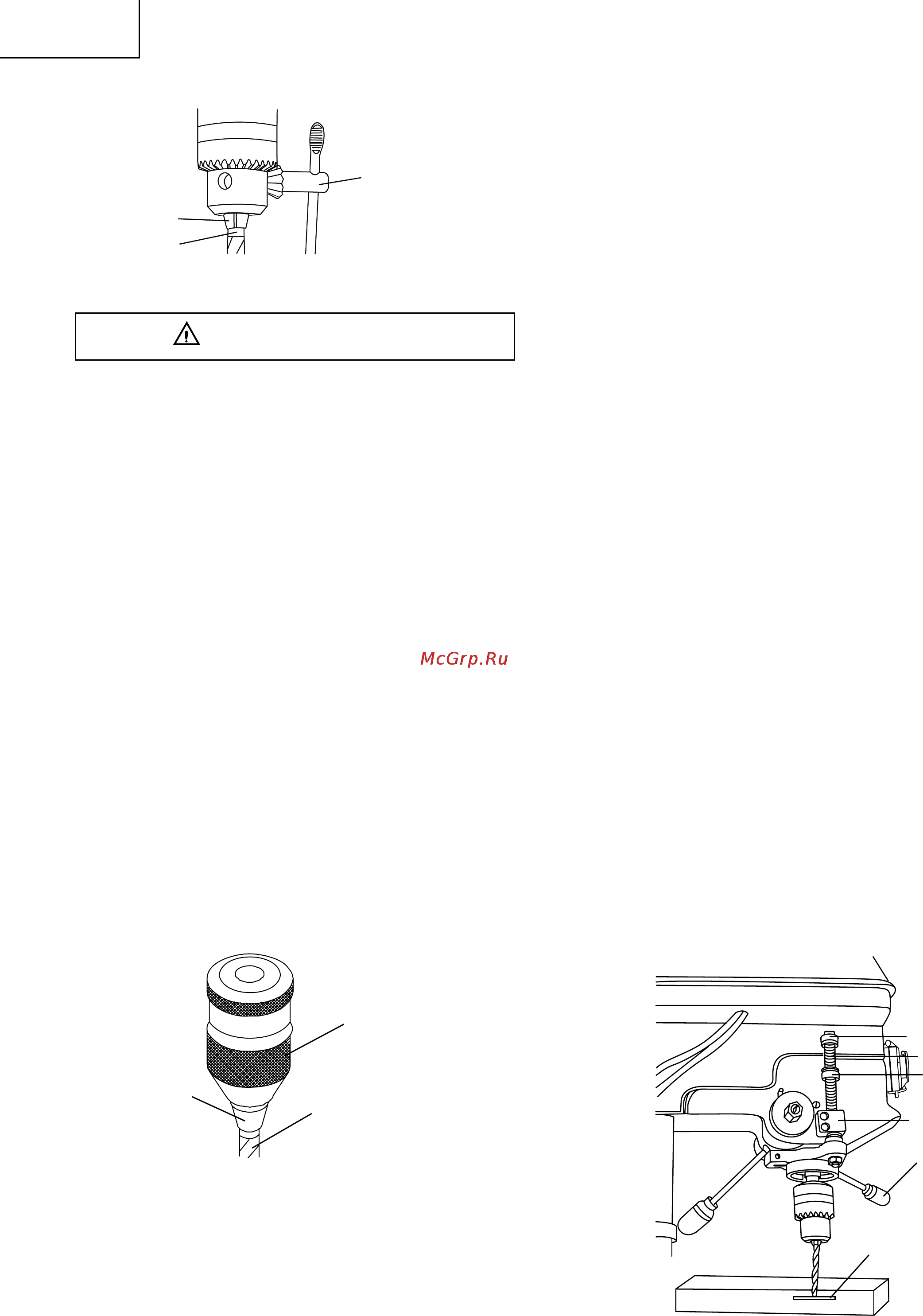

Установка сверла в патрон (Рис. R-1)
1. При выключателе в положении OFF (Выкл.)
раскройте кулачки зажимного патрона (1),
используя патрон (2). Проверните партон (2)
рпротив часовой стрелки для открытия
кулачков (1).
2. Вставьте сверло (3) в патрон на такую глубину,
чтобы обеспечить его максимальный захват
кулачками, но не слишком глубоко, чтобы при
затягивании кулачков они не касались винтовых
пазов (канавок) сверла.
3. Убедитесь, что сверло установлено точно в
центре патрона.
4. Поверните патрон по часовойстрелке для
затягивания кулачков.
Pиc. R-1
ПРЕДОСТЕРЕ
ж
ЕНИЕ
1
2
3
1
2
3
СВЕРЛЕНИЕ НА ОПРЕДЕЛЕННУЮ ГЛУБИНУ (РИС. S)
Сверление глухого отверстия (не насквозь)
на заданную глубину можно выполнить двумя
способами:
По заготовке
1. Отметьте глубину (1) отверстия на боковой
стороне заготовки.
2. При выключенном питании опустите сверло
вниз таким образом, чтобы кончик сверла совпал
с отметкой.
3. Зафиксируйте рукоятку подачи (2) в этом
положении.
4. Скрутите нижнюю гайку (3) вниз до упора с
ограничителем глубины (4) на шпиндельной
головке.
5. Скрутите верхнюю гайку (5) вниз до упора с
нижней гайкой (3) и затяните.
6. При выполнении сверления сверло остановится,
когда достигнет отметки на заготовке.
По шкале глубины
Примечание: Когда зажимной патрон шпинделя
находится в исходном положении, кончик сверла
должен быть расположен непосредственно над
поверхностью заготовки.
1. При выключенном питании поверните рукоятку
подачи (2) до тех пор, пока ограничитель
глубины (4) не укажет необходимую глубину на
шкале глубины (6) и зафиксируйте рукоятку в
этом положении.
2. Скрутите нижнюю гайку (3) вниз до упора с
ограничителем глубины (4).
3. Скрутите верхнюю гайку (5) вниз до упора с
нижней гайкой (3) и затяните.
4. При выполнении сверления сверло остановится,
когда достигнет расстояния, указанного на шкале
глубины.
Pиc. S
1
2
4
3
6
5
