ФИКСИРОВАНИЕ ПАТРОНА НА НЕОБХОДИМОЙ

ГЛУБИНЕ (РИС. S-1)

1. При выключенном питании поверните рукоятки

подачи до тех пор, пока зажимной патрон (1)

не окажется на необходимой глубине сверления.

Закрепите рукоятки подачи в этом положении.

2. Поверните стопорную гайку (2), расположенную

под ограничителем глубины (3), против часовой

стрелки и вверх, до упора с ограничителем

глубины.

3. Патрон будет зафиксирован в этом положении

при освобождении рукояток подачи.

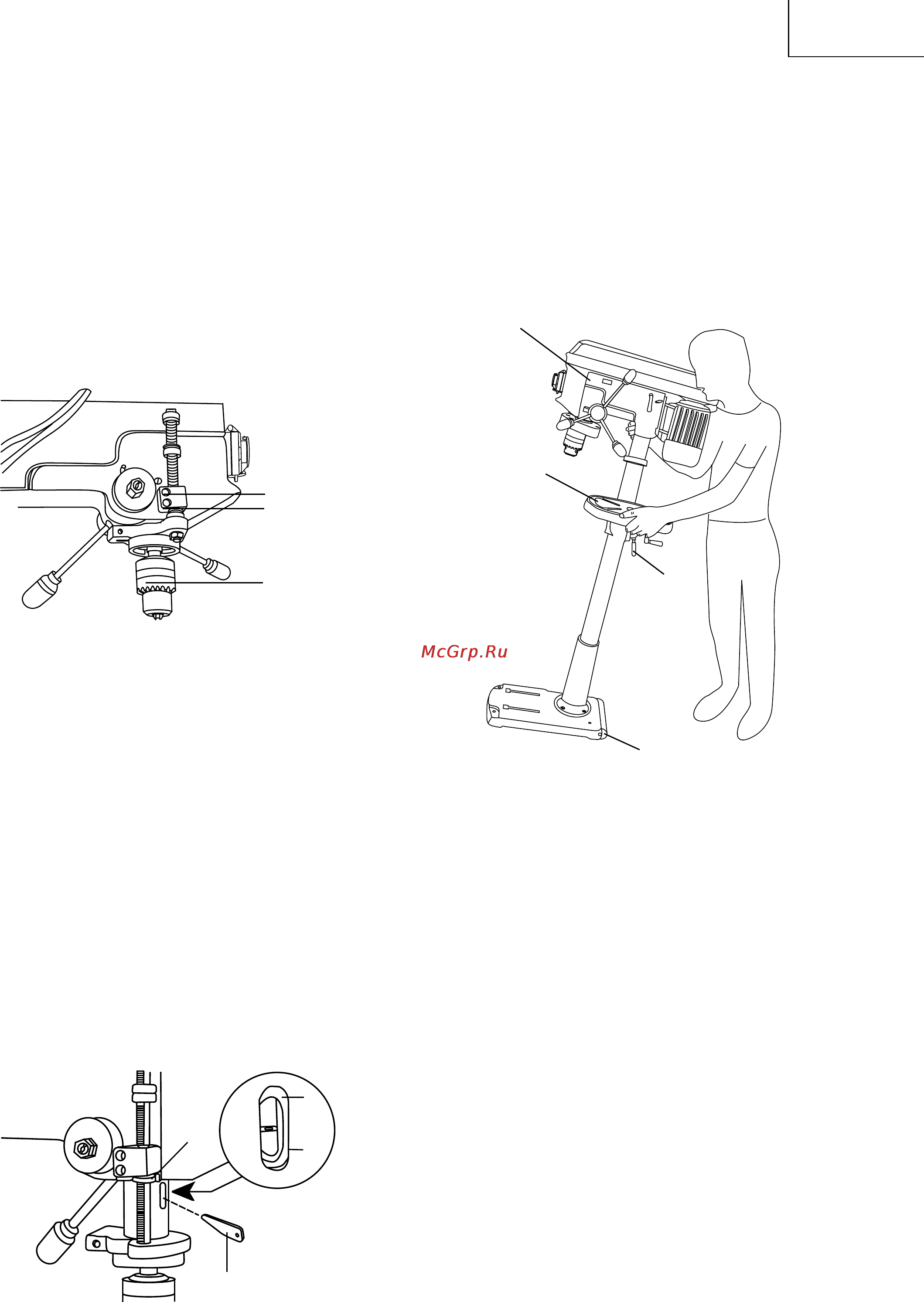

Pиc. S-1

УДАЛЕНИЕ ЗАЖИМНОГО ПАТРОНА И ОПРАВКИ

(РИС. T)

1. При выключенном питании и отсоединенной

розетке отрегулируйте гайку ограничителя

глубины (1) таким образом, чтобы сверло

находилось на глубине трех дюймов. (См.

инструкции по “ФИКСИРОВАНИЕ ПАТРОНА НА

НЕОБХОДИМОЙ ГЛУБИНЕ”).

2. Совместите отверстия в шпинделе (2) и пиноли

(3), поворачивая зажимной патрон вручную.

3. Вставьте клин (4) в отверстия (2 и 3).

4. Легким ударом молотка с пластмассовым

наконечником вбивайте клин (4) до тех пор, пока

патрон и оправка не выпадут из шпинделя.

ПРИМЕЧАНИЕ: Подставьте руку, чтобы поймать

патрон при его выпадении.

Pиc. T

ПЕРЕДВИЖЕНИЕ СВЕРЛИЛЬНОГО СТАНКА

(Pиc. U)

1. Ослабьте фиксатор суппорта станка (1) и

поверните станину(2) направо.

2. Затяните фиксатор суппорта станка(1) и встаньте

позади станка.

3. Возьмитесь правой рукой за блок(3) и за станину

(2) и поверните станок как показано на рисунке.

4. Медленно передвиньте станок с помощью

ролика(4).

Pиc. U
