Во избежание возможных травм, всегда держите
кожух закрытым специальным шурупом в комплекте.
Fig. Q-2
IУСТАНОВКА СВЕРЛА В ЗАЖИМНОЙ ПАТРОН
(РИС. R)
1. Установите переключатель в положение «Выкл.»,
удалите желтый ключ переключателя и
разомкните кулачки зажимного патрона (1) при
помощи ключа (2). Поверните ключ патрона
против часовой стрелки для того, чтобы
разомкнуть кулачки (1).
2. Вставьте сверло (3) в патрон на такую глубину,
чтобы обеспечить его максимальный захват
кулачками, но не слишком глубоко, чтобы при
затягивании кулачков они не касались винтовых
пазов (канавок) сверла.
3. Убедитесь, что сверло установлено точно в
центре патрона.
4. Поверните ключ патрона по часовой стрелке для
того, чтобы сомкнуть кулачки.
Во избежание нанесения травмы в результате
выпадения ключа из патрона при включении
станка необходимо использовать только
самоотсоединяющийся ключ, входящий в комплект
поставки вертикально-сверлильного станка. ВСЕГДА
проверяйте и удаляйте ключ патрона перед тем, как
включить электропитание.
NVR выключатель сверлильного станка
(FIG. Q, Q-1, Q-2)
Данный станок оборудован специальным
Переключателем NVR (размыкание цепи
при понижении напряжения),
оборудованном крышкой-кнопкой экстренной
остановки. Данное устройство может обеспечить
немедленную остановку станка в экстренных
случаях.
Основной выключатель, вылючатель NVR
(1- Рис. Q) расположен на передней панели
сверлильной головки. Нажмите I для включения
питания;
нажмите О для выключения питания.
При аварийном отключении питания,
нажмите I для повторного запуска.
Кнопка – крышка экстренной остановки
(2-Рис. Q-1) позволяет экстренно остановить
работу станка, ударив по ней рукой.

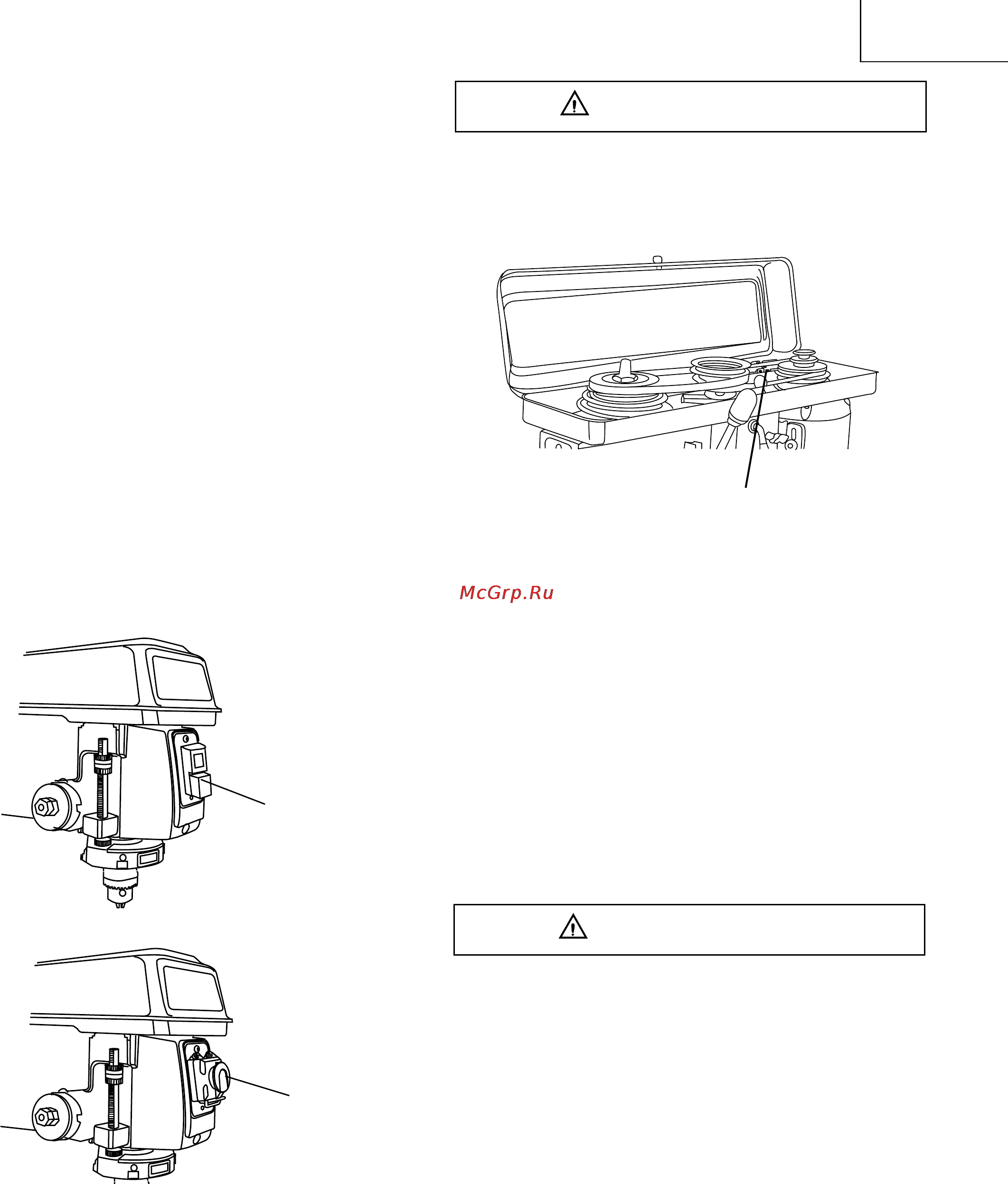

Fig. Q
Fig. Q-1
Микровыкючатель (блок – контакт) (3- Рис. Q-2),
который прерывает подачу питания при открытии
кожуха ременных шкивов, устанавливается
на станке в качестве дополнительной защиты
от возможных травм и повреждений, могущих
быть вызванными двигающимися деталями,
находящимися под кожухом.
ПРЕДОСТЕРЕ
ж
ЕНИЕ
ПРЕДОСТЕРЕ
ж
ЕНИЕ
1
2
Рисунок
показывает
переключатель со
снятой крышкой-
кнопкой.
3
